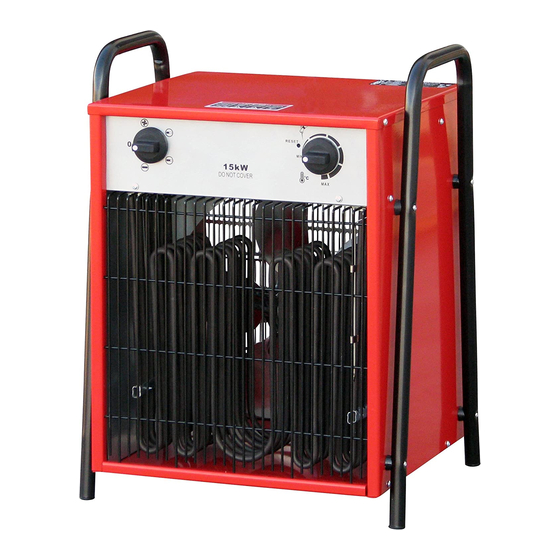

Elektrischer Heizlüfter
Benutzer- und Wartungshandbuch
Rotek Art.Nr.:
HEATER072
Weblink zu Onlinedokumentationen:
HF-15-400
15 kW Heizleistung / 400 V
DE B1806 Stand Juni 2018
Dieses Produkt ist nur für
gut isolierte Räume oder
für
Gebrauch geeignet.
Modell:
Heizleistung:
Versorgung:
Anschluss:
Stromaufnahme: ≤ 22,5 A (LS-C25)
Abmessungen:
Gewicht:
den
gelegentlichen
HF-15-400
max. 15 kW
400 V / 50 Hz
CEE400V/32A
405 x 345 x 530 mm
15 kg
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HF-15-400
Inhaltszusammenfassung für Rotek HF-15-400
- Seite 1 Elektrischer Heizlüfter HF-15-400 15 kW Heizleistung / 400 V Benutzer- und Wartungshandbuch DE B1806 Stand Juni 2018 Dieses Produkt ist nur für gut isolierte Räume oder für gelegentlichen Gebrauch geeignet. Rotek Art.Nr.: HEATER072 Weblink zu Onlinedokumentationen: Modell: HF-15-400 Heizleistung: max. 15 kW...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. Die Bedienung und Wartung dieses Gerätes birgt Gefahren, welche über Symbole in die- sem Handbuch verdeutlicht werden sollen. Folgende Symbole werden im Text verwendet, Bitte beachten Sie die jeweiligen Hinweise sehr aufmerksam. Sicherheitshinweis Dieses Symbol markiert einen Hinweis, deren Beachtung zu Ihrer persönlichen Si- cherheit oder zur Vermeidung von Geräteschäden dient. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Ausrüstung 1.3. Risiken durch sich bewegende Teile 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 3. Verwendung 3.1. Anschluss an das Stromnetz 3.2. Bedienelemente 3.3. Inbetriebnahme 3.4. Sicherheitsabschaltung durch Thermostat 3.5. Abschalten 4. Wartung und Fehlersuche 4.1. Vorsichtsmaßnahmen 4.2. Reinigung 4.3. Schaltbild 4.4. Mögliche Fehler und Lösungen 5. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen ge- setzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheits- gründen erlassen wurden. 1.1. Risiken durch Strom Heizlüfter haben gefährliche (spannungsführende und rotierende) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. • Das Gerät darf nur mit elektrischen Systemen verbunden werden, welche mit der Nennleistung, -Frequenz und -Spannung des Gerätes gem. Typenschild bzw. Spezifi- kation kompatibel sind. -
Seite 5: Risiken Durch Hohe Temperaturen
1.4. Risiken durch hohe Temperaturen • Decken Sie den Heizlüfter im Betrieb niemals ab! • Blockieren Sie im Betrieb niemals den Luftstrom! Das Gerät darf nicht an Orten ver- wendet werden, an denen Dinge (z.B. ein Vorhang) den Lufteinlass verschließen könnten. • Verwenden Sie das Gerät nur an Orten mit guter Luftzirkulation. • Während des Betriebs wird das Gerät heiß! Daher im Betrieb und bis zu 10 Minuten nach Abschaltung nur die Drehschalter berühren. 1.5. -
Seite 6: Spezifikation
Wochentagsregelung n.v. Sonstige Regelungsoptionen Im Bereitschaftszustand Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein mit Fernbedienungsoption nein mit adaptiver Regelung des Heizbeginns nein mit Betriebszeitbegrenzung nein mit Schwarzkugelsensor nein Kontaktangaben Rotek Handels GmbH, Handelsstrasse 4, 2201 Hagenbrunn, Österreich... -
Seite 7: Verwendung
3. Verwendung 3.1. Anschluss an das Stromnetz Dieser Heizlüfter ist mit einem CEE400V/32A Stecker ausgestattet. Das Verbin- dungskabel ist nicht im Lieferumfang enthalten. Notwendiges Verlängerungskabel: Stecker und Buchse: C EE400V/32A, Schutzart IP44 (oder höher), VDE geprüft Verbindungskabel: 5-polig, Mindestquerschnitt 4mm², Länge ≤ 3m (bei längerem Kabel besteht Kippgefahr) • Stellen Sie sicher, dass sich der Hauptschalter auf Stellung “0” und der Thermostat auf Stellung „MIN“ befindet. • Öffnen Sie die Schutzabdeckung der Buchse des Anschlusskabels und stecken Sie diese an der Gerätesteckdose an. •... -
Seite 8: Inbetriebnahme
3.3. Inbetriebnahme Kontrollieren Sie vor jeder Inbetriebnahme die korrekte Aufstellung des Heizlüfters. Das Gerät darf nur unter der Berücksichtigung aller Sicherheitshinweise verwendet werden! Bei der erstmaligen Verwendung kann eine leichte Rauchentwicklung bemerkbar sein. Das ist normal und durch das verdampfen der Öl-Schutzbeschichtung der Heiz- stäbe begründet. Nach kurzem Betrieb sollte die Rauchentwicklung enden. • Drehen Sie den Thermostat auf die Stellung MAX (ganz nach rechts) und stellen Sie den Hauptschalter auf die gewünschte Betriebsart. • Das Gerät beginnt zu heizen. • Sobald die Raumtemperatur den von Ihnen gewünschten Wert erreicht hat, drehen Sie den Thermostat langsam nach links bis sie ein “Klick” hören. Sie haben die aktu- elle Raumtemperatur am Thermostat festgelegt. • Das Gerät hält nun automatisch die eingestellte Temperatur. Sollte der Thermostat auf einer Stellung unter der aktuellen Raumtemperatur ein- gestellt sein, heizt das Gerät nicht. Ist ein Heizen erwünscht, so erhöhen Sie die Zieltemperatur am Thermostat. -
Seite 9: Wartung Und Fehlersuche
4. Wartung und Fehlersuche Dieses Gerät ist annähernd wartungsfrei. Reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler. Versuchen Sie keinesfalls das Gerät selbst zu reparieren. 4.1. Vorsichtsmaßnahmen Vor jeder Reinigungsarbeit am Gerät, sind folgende Anweisungen immer zu befolgen: • Das Gerät muss auf Umgebungstemperatur abgekühlt sein. • Die Verbindung zwischen Gerät und Netzversorgung muss allpolig getrennt und vor unbeabsichtigtem Einschalten gesichert sein (z.B. Stecker ziehen und Hinweisschild). Es muss darauf geachten werden, dass man sich bewegenden Teilen oder Bauteilen mit hoher Betriebstemperatur mit der notwendigen Vorsicht nähert. 4.2. Reinigung • Das Gerät sollte regelmäßig mit Pressluft gereinigt werden. • Bei starker Verschmutzung kann das Gerät mit einem feuchten Tuch abgewischt wer- den. Stellen Sie jedoch sicher, dass kein Wasser in das Gerät gelangt. Weiters muss das Gerät vor erneuter Inbetriebnahme vollständig abgetrocknet sein. -
Seite 10: Mögliche Fehler Und Lösungen
4.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Der Netzstecker ist lose Gerät hat keine Funktion, Netzstecker ziehen und oder hat schlechten obwohl der Netzstecker, erneut einstecken Kontakt Thermostat und Hauptschalter bereits Versorgungsspannung Sicherung / LSS kontrolliert wurde nicht vorhanden kontrollieren Die Eingangsspannung ist Netzspannung zu hoch oder zu gering kontrollieren Den Lüfter immer fern von Gegenständen hal-... -
Seite 11: Entsorgung Nach Der Benutzungszeit
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungs- stelle. 5.3. Konformitätserklärung Wir, die Rotek Handels GmbH, Handelsstrasse 4, 2201 Hagenbrunn, Österreich erklären hiermit, dass dieser Heizlüfter in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind: 2014/35/EU Für die Konformitätsbewertung wurden folgende harmonisierte Normen heran-... - Seite 12 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2018...
