Zugentlastung Für Die Anschlusskabel - Mobatime ZS 5200 Betriebsanleitung

30 Zugentlastung für die Anschlusskabel
Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose, bevor Sie mit der
Montage der Zugentlastung beginnen.
©
B ÜRK M O BA T IM E G m b H
Entriegeln Sie das Geräteschloss mit dem
Gehäuseschlüssel.
Nehmen Sie die Geräteabdeckung ab.

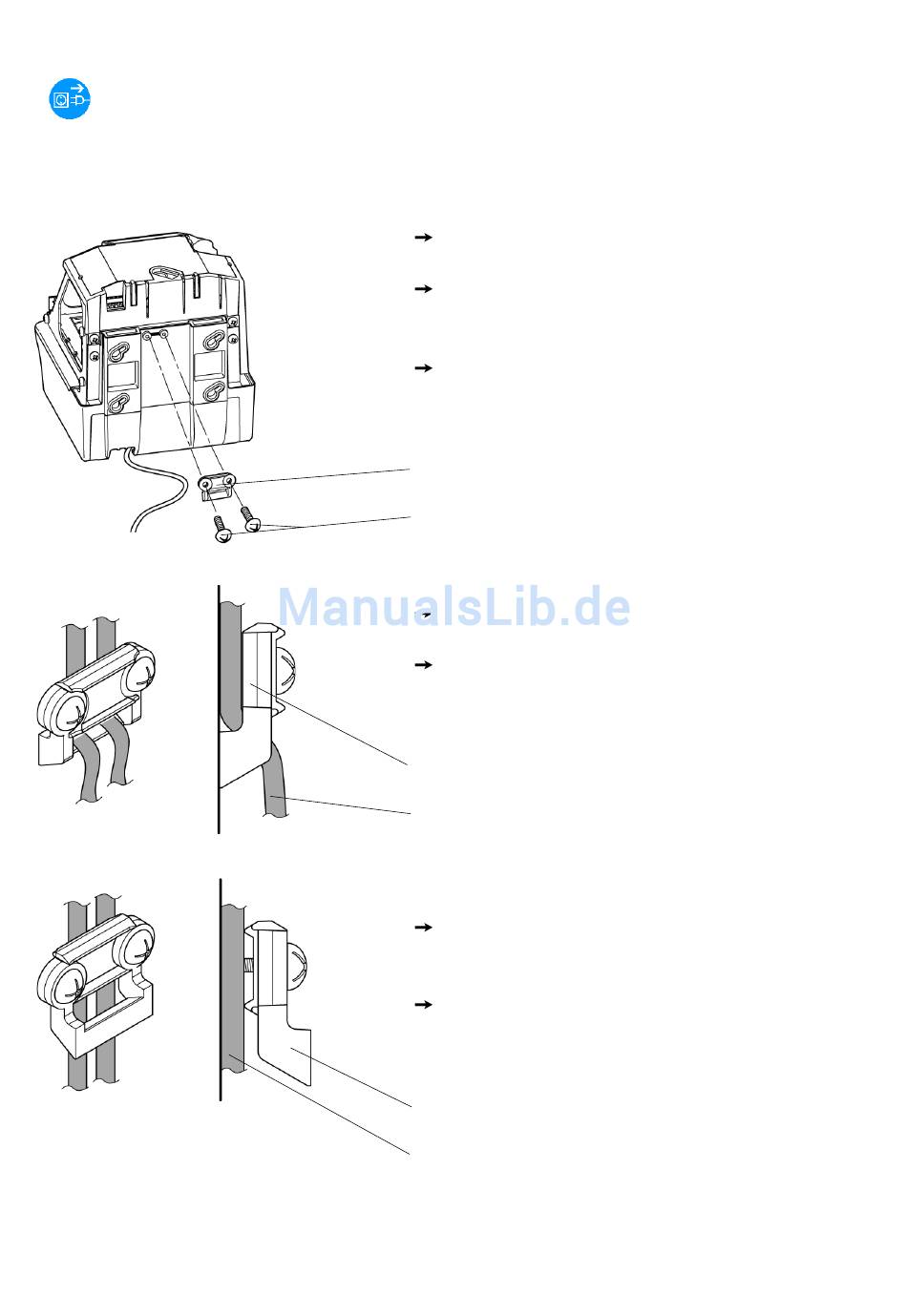

Die Zugentlastung befindet sich an der Rückseite
des Gerätes.
Lösen Sie die beiden Schrauben der Zug-
entlastung.
Zugentlastung
Schrauben
Führen Sie die Anschlusskabel der externen
Module durch die Öffnung der Zugentlastung.
Ziehen Sie die Schrauben so fest an, dass die
Kabel in der Zugentlastung zugfest einge-
klemmt werden.
Zugentlastung
Kabel
Sehr dünne Kabel lassen sich mit der folgenden
Methode sichern:
Drehen Sie die Zugentlastung mit der flachen
Seite zum Gerät und führen Sie die Kabel
zwischen den Schrauben hindurch.
Ziehen Sie die Schrauben so fest an, dass die
Kabel in der Zugentlastung zugfest einge-
klemmt werden.
Zugentlastung
Kabel
