3110046 EW41 REPEATER DK UK NO SE DE NL FR FI PL 120515
1.3.1
Opsætning af signalforstærker

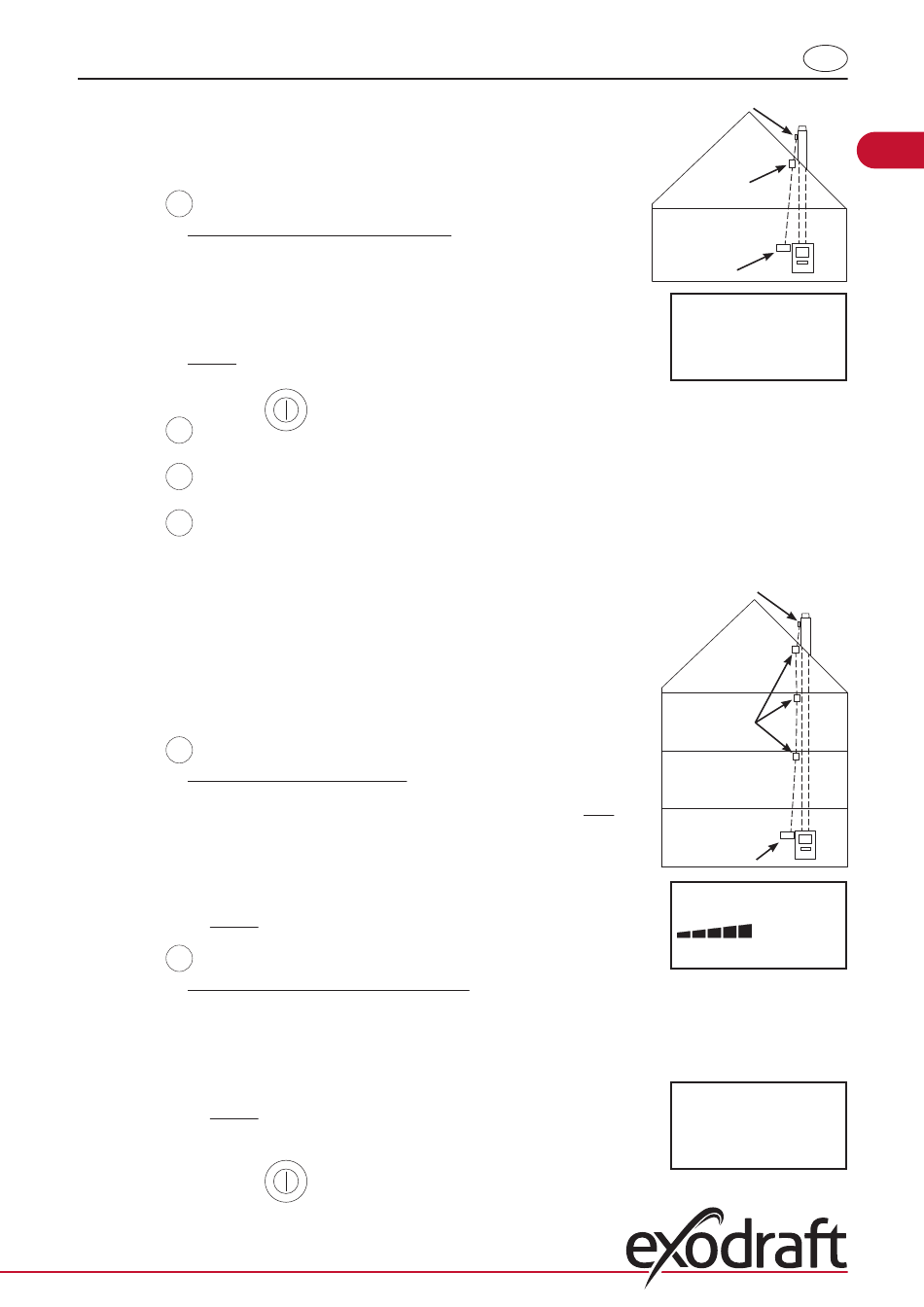

I eksemplet til højre er vist et betjeningspanel (2) ved brændeovnen, en
styreboks (3) på skorstenen og en signalforstærker (1).
1
Tilføj signalforstærkeren til betjeningspanelet
• Gå til menu 411 på EW41 betjeningspanelet (2)
• Tryk på
• Displayet viser
• Tilslut forsyningsspændingen til signalforstærkeren (1)
(Alternativt kan CONNECT knappen aktiveres som beskrevet i afsnit 1.4)
Bemærk: Søgning kan tage op til 2 min.
• Tryk på
• Tryk på
2
• Opsæt signalforstærkeren (1) et sted imellem styreboksen på skorstenen og betjeningspanelet
3
• Se evt. afsnit "1.4 Signalforstærker" for vejledning i test af signal
4
Røgsugeren kan nu betjenes fra betjeningspanelet.
1.3.2
Opsætning af flere signalforstærkere
I eksemplet til højre er vist et betjeningspanel (2) ved brændeovnen, en
styreboks (3) på skorstenen og 3 stk. signalforstærkere (1). Signalet mellem
styreboksen og betjeningspanelet vil her gå igennem alle signalforstærkerne.
1
Placering af første signalforstærker (1)
Brug betjeningspanelet (2) for at finde det sted, som signalet kan nå uden
signalforstærker.
• Gå til menu 414
• Tryk på
• Displayet viser
Bemærk: Søgning kan tage op til 10 sek.
• Opsæt signalforstærkeren på det sted, hvor der stadig kan opnås signal
2
Tilføj signalforstærkeren (1) til betjeningspanelet
• Sluk for forsyningsspændingen i 10 sek. og tænd igen
(Alternativt kan CONNECT knappen aktiveres som beskrevet i afsnit 1.4)
• Gå til menu 411
• Tryk på
• Displayet viser
Bemærk: Søgning kan tage op til 2 min. Hvis der ikke kan findes nogen enhed,
er det fordi der er for langt til signalforstærkeren.
• Tryk på
• Tryk på
OK
ADD DEVICE
, se illustration →
OK
, når enheden er fundet
4 gange for at forlade opsætning
OK
SIGNAL TEST
, se illustration →
OK
ADD DEVICE
, se illustration →
OK
, når enheden er fundet
4 gange for at forlade opsætning
DK
3. Styreboks
1
1. Signalforstærker
EW41
2. Betjeningspanel
411
ADD DEVICE
WAIT . . .
3. Styreboks
1
1
1. Signalforstærkere
1
EW41
2. Betjeningspanel
414
SIGNAL TEST
CONNECTION OK
411
ADD DEVICE
WAIT . . .
5
