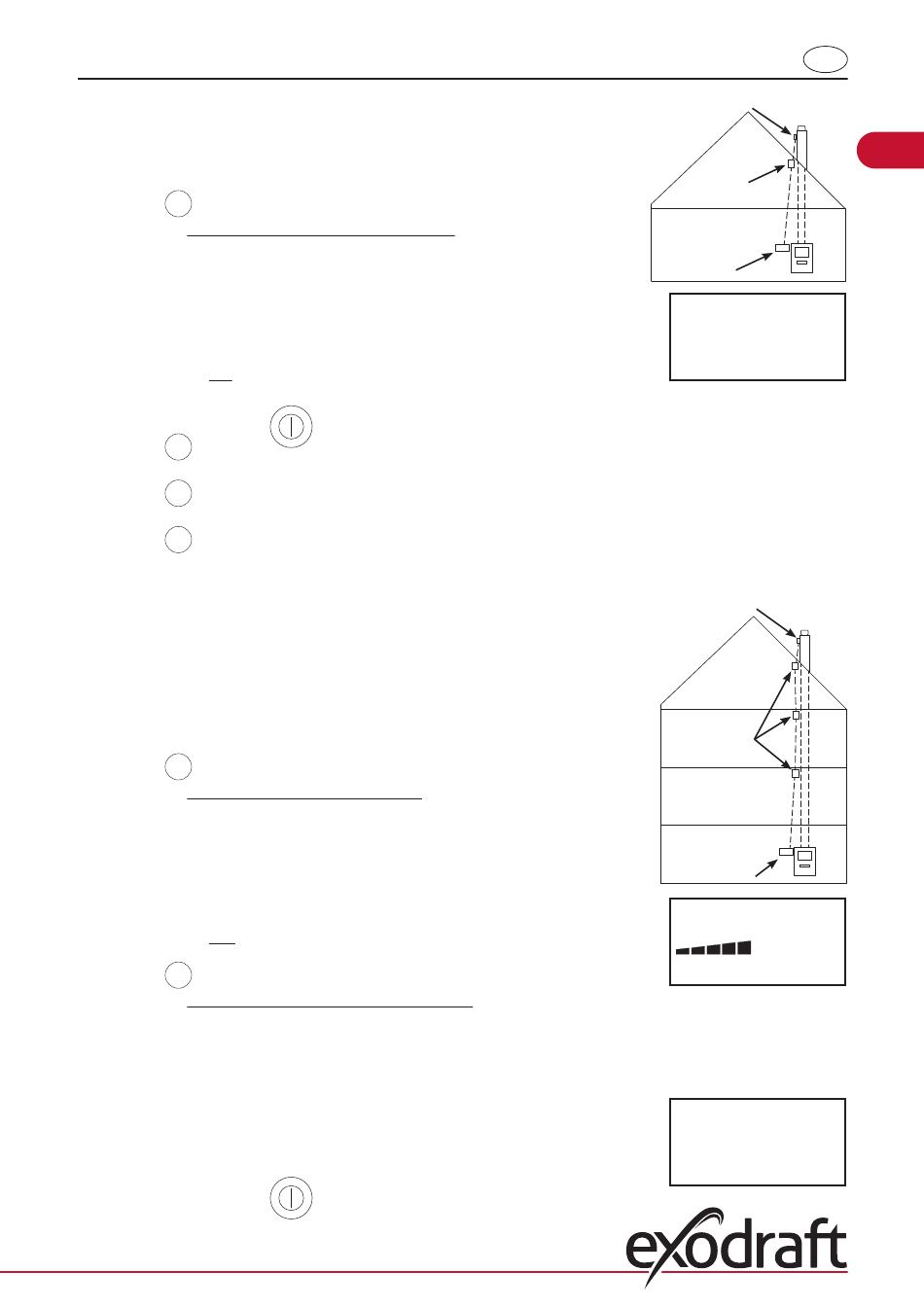

4.3.1 Installation av signalförstärkare
I exemplet till höger visas en manöverpanel (2) vid braskaminen, en
manöverdosa (3) på skorstenen och en signalförstärkare (1).
1
Anslut signalförstärkaren till manöverpanelen.
• Gå till meny 411 på manöverpanelen för EW41 (2).
• Tryck på
• Displayen visar
• Anslut matningsspänningen till signalförstärkaren (1).
(Alternativt kan CONNECT-knappen aktiveras på det sätt som
beskrivs i avsnitt 4.4).
Obs! Sökningen kan ta upp till två minuter.
• Tryck på
• Tryck på
2
• Placera signalförstärkaren (1) mellan manöverdosan på skorstenen och manöverpanel
3
• Se eventuellt avsnittet "4.4 Signalförstärkare" för information om hur man testar signalen
4
Rökgasfläkten kan nu styras från manöverpanelen.
4.3.2 Installation av flera signalförstärkare
I exemplet till höger visas en manöverpanel (2) vid braskaminen, en manöver-
dosa (3) på skorstenen och tre signalförstärkare (1). Signalen mellan manöver-
dosan och manöverpanelen kommer att gå genom alla signalförstärkarna.
1
Placering av första signalförstärkaren (1).
Använd manöverpanelen (2) för att hitta den plats dit signalen når utan signal-
förstärkare.
• Gå till meny 414
• Tryck på
• Displayen visar
Obs! Sökningen kan ta upp till 10 sekunder.
• Montera signalförstärkaren på den plats där du alltid får signal
2
Anslut signalförstärkaren (1) till manöverpanelen.
• Bryt matningsspänningen i 10 sekunder och starta om igen.
(Alternativt kan CONNECT-knappen aktiveras på det sätt som beskrivs i avsnitt 4.4).
• Gå till meny 411
• Tryck på
• Displayen visar
Obs! Sökningen kan ta upp till två minuter. Om ingen enhet hittas, är det för
långt till signalförstärkaren.
• Tryck på
• Tryck på
OK
.
ADD DEVICE
, se bild →
OK
när enheten hittats
fyra gånger för att lämna inställningarna
OK
SIGNAL TEST
, se bild →
OK
ADD DEVICE
, se bild →
OK
när enheten hittats
fyra gånger för att lämna inställningarna
SE
3. Manöverdosa
1
1. Signalförstärkare
EW41
2. Manöverpanel
411
ADD DEVICE
WAIT . . .
3. Manöverdosa
1
1
1. Signalförstärkare
1
EW41
2. Manöverpanel
414
SIGNAL TEST
CONNECTION OK
411
ADD DEVICE
WAIT . . .
