7.3.1

Installation d'un amplificateur de signal

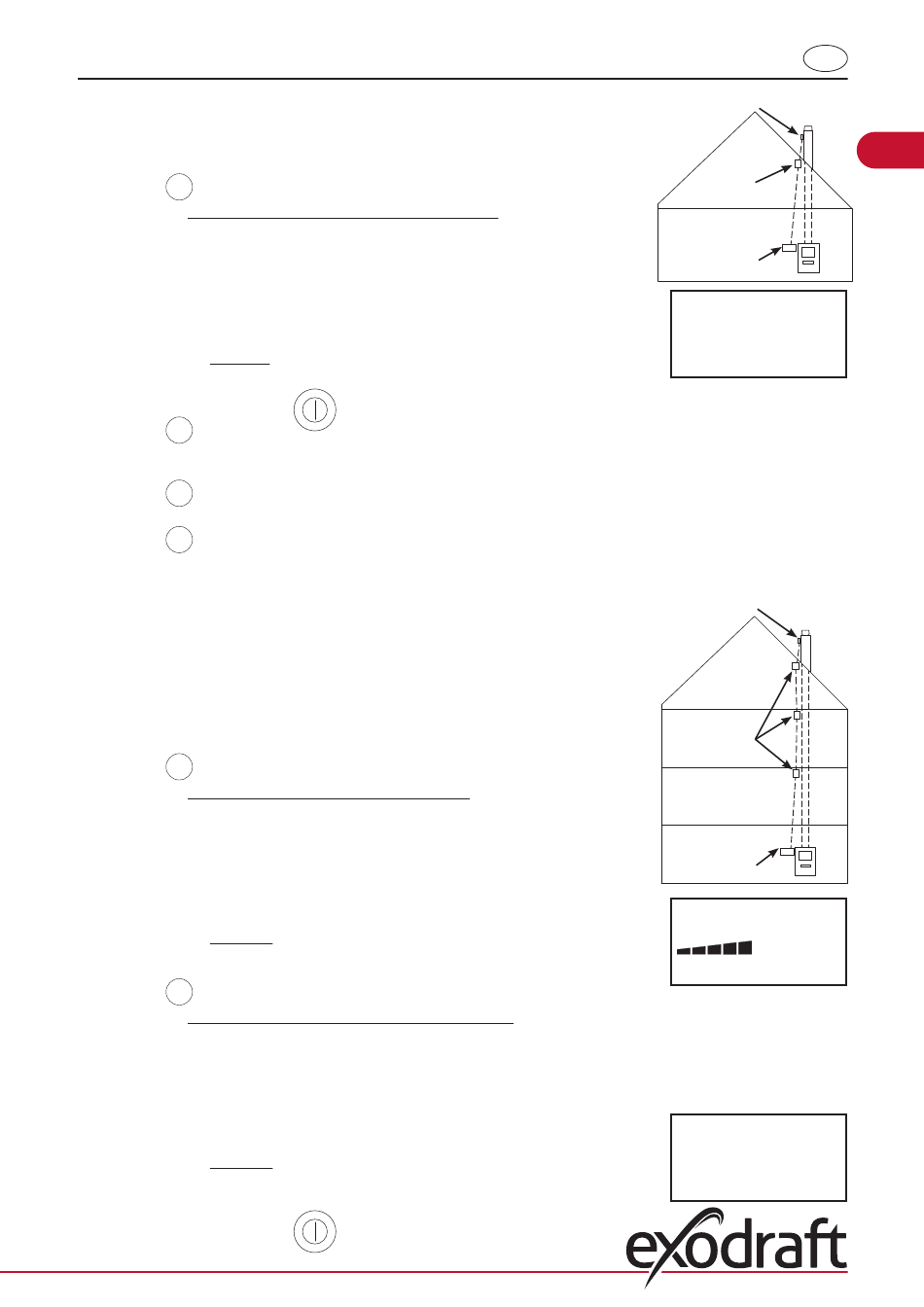

L'exemple ci-contre illustre un tableau de contrôle (2) près du poêle, un
boîtier de commande (3) sur la cheminée et un amplificateur de signal (1).
1
Relier l'amplificateur de signal au tableau de contrôle
• Aller au menu 411 sur le tableau de contrôle EW41 (2)
• Appuyer sur
• L'écran affiche
• Raccorder l'amplificateur de signal (1) au secteur.
(Il est aussi possible d'activer le bouton CONNECT, comme le décrit
le paragr. 7.4)
Remarque : La recherche peut prendre jusqu'à 2 min.
• Appuyer sur
• Appuyer sur
2
• Placer l'amplificateur de signal (1) quelque part entre le boîtier de commande sur la cheminée et le tableau
de contrôle
3
• Voir éventuellement le paragr. "7.4 Amplificateur de signal" pour des informations sur le test du signal
4
L'aspirateur de fumée peut dès lors être commandé depuis le tableau de contrôle.
7.3.2

Installation de plusieurs amplificateurs de signal

L'exemple ci-contre illustre un tableau de contrôle (2) près du poêle, un boîtier
de commande (3) sur la cheminée et 3 amplificateurs de signal (1). Le signal
entre le boîtier de commande et le tableau de contrôle va alors être relayé par
les amplificateurs de signal.
1
Placement du premier amplificateur de signal (1)
Utiliser le tableau de contrôle (2) pour trouver un endroit que le signal peut
atteindre sans amplificateur de signal.
• Aller au menu 414
• Appuyer sur
• L'écran affiche
Remarque : La recherche peut prendre jusqu'à 10 sec.
• Placer l'amplificateur de signal à un endroit où il est toujours possible
de capter un signal suffisant
2
Relier l'amplificateur de signal (1) au tableau de contrôle
• Mettre hors tension pendant 10 sec. et mettre à nouveau sous tension
(Il est aussi possible d'activer le bouton CONNECT, comme le décrit
le paragr. 7.4)
• Aller au menu 411
• Appuyer sur
• L'écran affiche
Remarque : : La recherche peut prendre jusqu'à 2 min. Si aucune unité n'est
trouvée, l'amplificateur de signal est trop éloigné.
• Appuyer sur
• Appuyer sur
OK
ADD DEVICE
, voir illustration →
OK
, lorsque l'unité est trouvée
4 fois pour quitter la configuration
OK
SIGNAL TEST
, voir illustration →
OK
ADD DEVICE
, voir illustration →
OK
, lorsque l'unité est trouvée
4 fois pour quitter la configuration
FR
3. Boîtier de commande
1
1. Amplificateur
EW41
2. Tableau de contrôle
411
ADD DEVICE
WAIT . . .
3. Boîtier de commande
1
1
1. Amplificateurs
1
EW41
2. Tableau de contrôle
414
SIGNAL TEST
CONNECTION OK
411
ADD DEVICE
WAIT . . .
