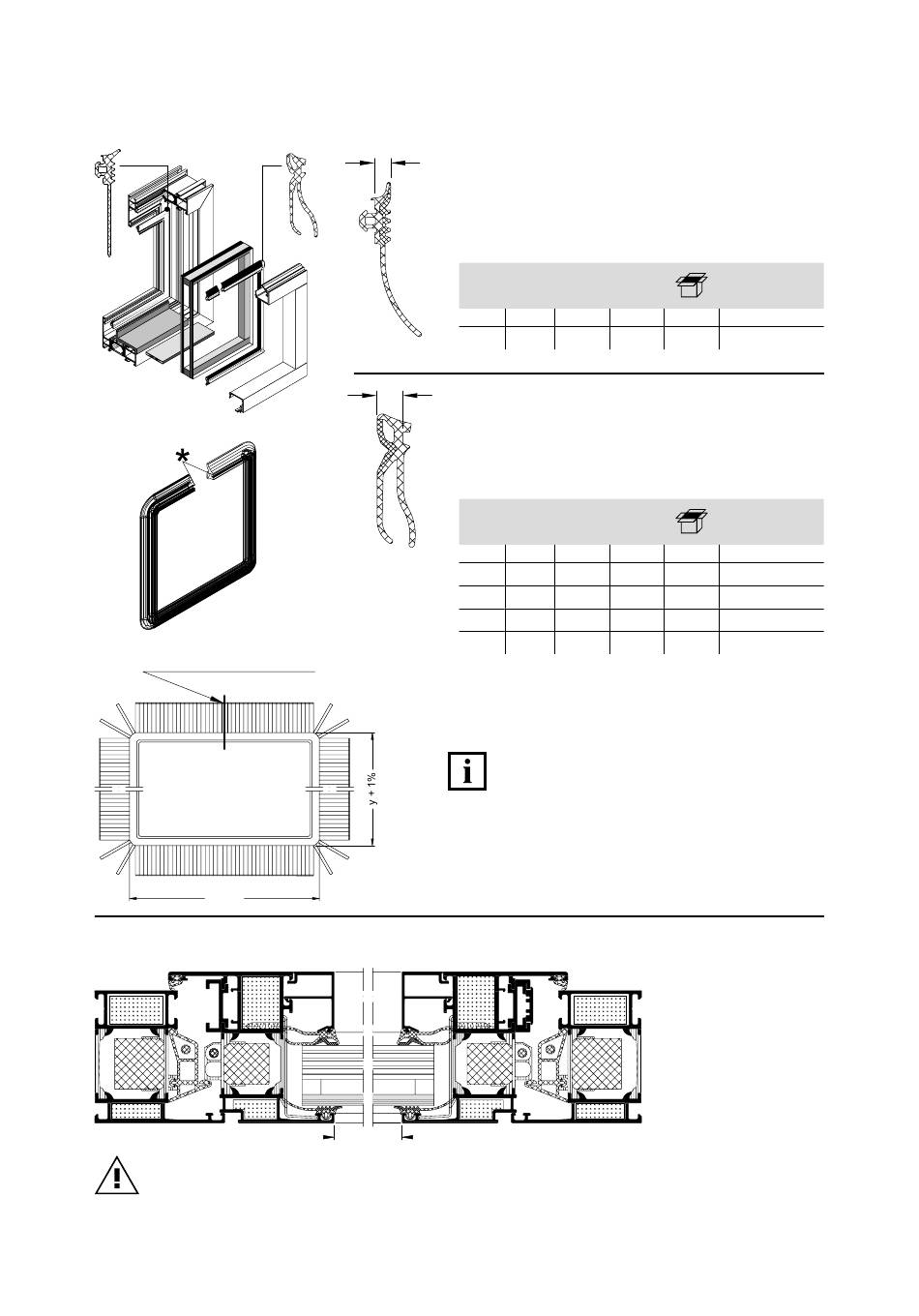

5.1. Dichtungen und Zubehör
* Dichtungsstoss: oben
Dichtungsrahmen
Artikelnummer und BR / HR angeben.
HINWEIS
Um Deformationen der Dichtlippen zu vermeiden, sind die Dichtungsrahmen sofort auszupacken und nach
DIN 7716 druck- und verformungsfrei zu lagern. Sofern eine spannungsfreie Lagerung nicht gewährleistet
werden kann, sind die Dichtungsrahmen innerhalb von 14 Tagen nach Materialeingang zu verarbeiten.
X
x + 1%
BR / HR
Glasanlagedichtung
Für den Einsatz im äußeren Bereich.
(Verarbeitung mit Dichtungsschere 280 518)
Kenn-
X farbe
mm
4 gelb
Glasdichtung
X
Für den Einsatz im inneren Bereich.
(Verarbeitung mit Dichtungseinroller 296 518)
Kenn-
X farbe
mm
3 - 4 grün
5 - 6 blau
7 - 8 braun
9 - 10 rot
INFORMATION
* Beginnen Sie in der Mitte des
oberen Verglasungsbereiches mit
dem Einziehen der Dichtung. Nach
erfolgter Montage Dichtungsenden
mit Kleber 298 074 verkleben.
schwarz grau Dichtungsrahmen
m
284 351 — 100
schwarz grau Dichtungsrahmen
m
284 838 — 100
284 839 — 100
284 840 — 50
284 841
— 50
