VAV-Compact MOD

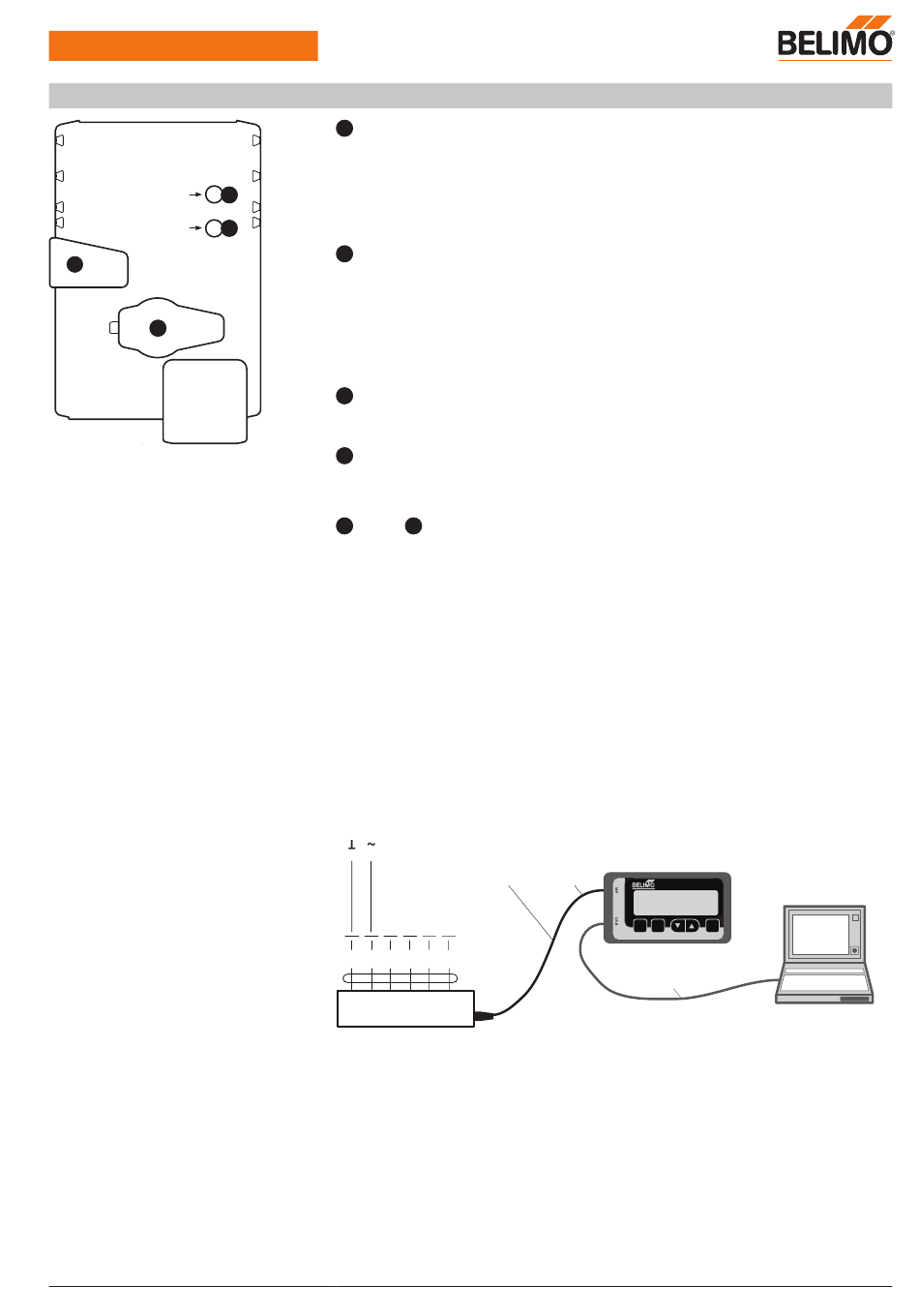

Anzeige und Bedienung

Adaption
Power
Address
Status
3
4
Schnelladressierung Modbus
ZTH / PC-Tool - lokaler Serviceanschluss
www.belimo.eu
Volumenstrom-Compact-Regelgerät
für BACnet / Modbus
1 Drucktaste und LED-Anzeige grün
Aus:
Ein:
Blinkend:
1
Taste drücken:
2
2 Drucktaste und LED-Anzeige gelb
Aus:
Ein:
Flackernd:
Taste drücken:
3 Taste Getriebeausrastung
Taste drücken:
Taste loslassen:
4 Servicestecker
Für den Anschluss der Parametrier- und Service-Tools
Kontrolle Anschluss Spannungsversorgung
Aus und
1
1. Taste "Address" gedrückt halten bis grüne LED-Anzeige "Power" erlischt. Die grüne LED-
Anzeige "Adaption" blinkt entsprechend der bereits eingestellten Adresse.
2. Adresse durch entsprechende Anzahl Drücke auf die Taste "Address" einstellen (1-16).
3. Grüne LED-Anzeige blinkt entsprechend der eingegeben Adresse (1-16). Falls die Adresse
nicht korrekt ist, kann diese gemäss Schritt 2 erneut eingestellt werden.
4. Adresseinstellung durch Drücken der grünen Taste "Adaption" bestätigen.
Falls während 60 Sekunden keine Bestätigung erfolgt, wird der Adressvorgang beendet. Eine
bereits begonnene Adressänderung wird verworfen.
Die resultierende BACnet MS/TP- und Modbus RTU-Adresse ergibt sich aus der eingestellten
Basisadresse plus der Kurzadresse (z.B. 100+7=107).
Für die Einstellung und Diagnose des VAV-Compact kann dieser einfach und schnell mit dem
Belimo PC-Tool oder dem Service-Tool ZTH EU bedient werden. Bei Verwendung des PC-Tools
dient das ZTH EU als Schnittstellenwandler.
AC 24 V
– +
DC 24 V
1 2 3 5
VAV-Compact MOD • de-ch • 2018-07 • Änderungen vorbehalten
Keine Spannungsversorgung oder Störung
Betrieb
Im Adressmodus: Impulse entsprechend der eingestellten Adresse (1 ... 16)
Beim Starten: Zurücksetzen auf Werkeinstellung (Kommunikation)
Im Normalbetrieb: Auslösen der Drehwinkeladaption
Im Adressmodus: Bestätigung der eingestellten Adresse (1 ... 16)
Normalbetrieb
Adaptions- oder Synchronisationsvorgang aktiv
oder Antrieb im Adressmodus (LED-Anzeige grün blinkt)
BACnet / Modbus-Kommunikation aktiv
Im Betrieb (>3 s): Ein- und Ausschalten des Adressmodus
Im Adressmodus: Einstellung der Adresse durch mehrfache Betätigung
Beim Starten (>5 s): Zurücksetzen auf Werkeinstellung (Kommunikation)
Getriebe ausgerastet, Motor stoppt, Handverstellung möglich
Getriebe eingerastet, Start Synchronisation, nachher Normalbetrieb
Ein Möglicher Verdrahtungsfehler der Spannungsversorgung
2
ZK1-GEN RJ12
6 7
MFT D – D+
ZTH EU
(oder ZIP-USB-MP)
ZTH EU
i esc OK
BELIMO
PC-Tool
USB
Download PC-Tool (MFT-P)
ab www.belimo.eu
