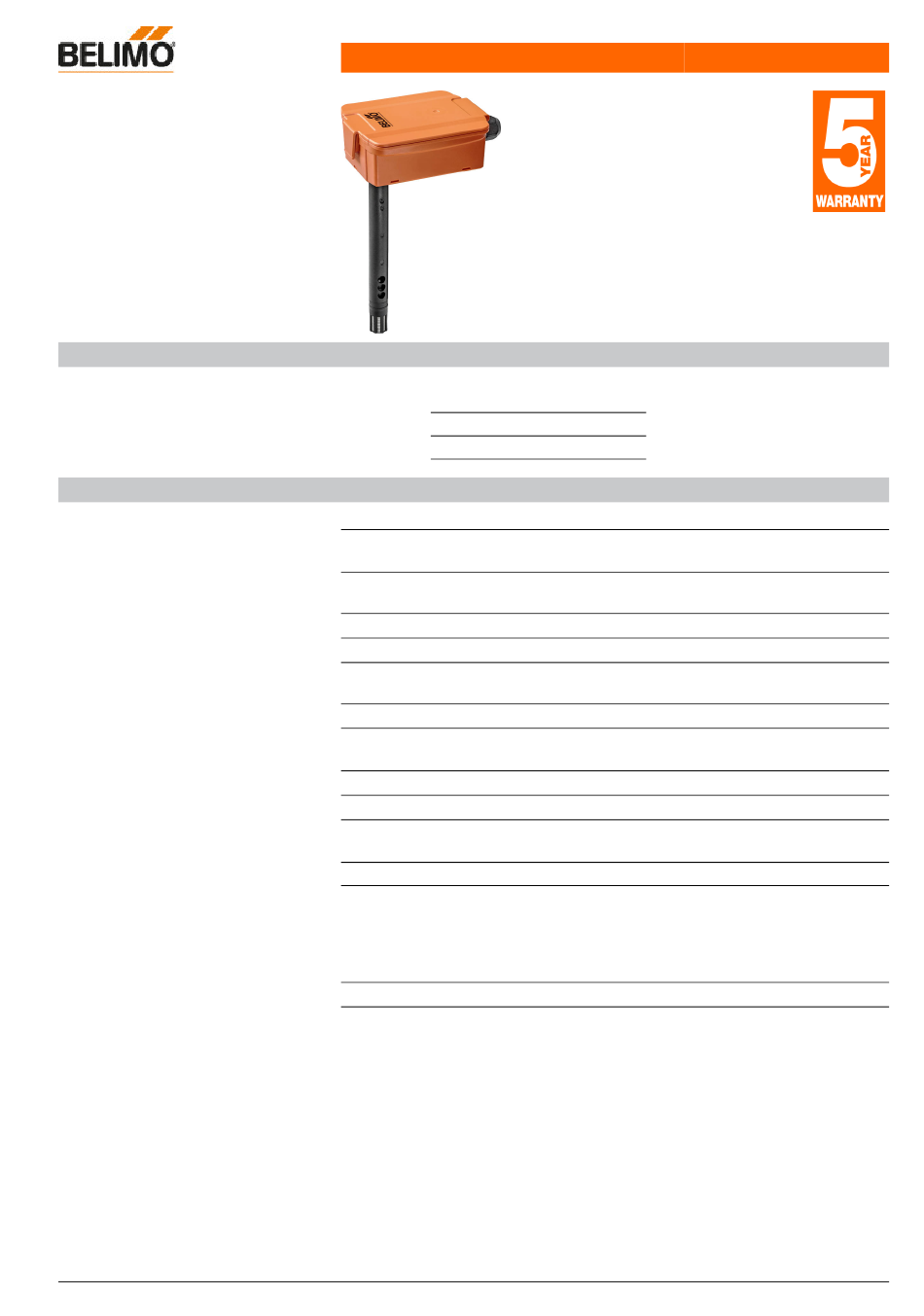

Kanalsensor CO₂
Zur Messung der CO₂-Konzentration im
Kanal. Dual Beam CO₂ Technologie.
NEMA 4X / IP65 zertifiziertes Gehäuse
Typenübersicht
Technische Daten
Elektrische Daten
Funktionsdaten
www.belimo.com
Technisches Datenblatt
Typ
22DC-13
22DTC-13
Spannungsversorgung DC
Kabeleinführung
Sensor Technologie
Ausgangssignal aktiv Hinweis
Medien
Messdaten
Gemessene Werte
Messbereich CO₂
Messbereich Temperatur
Genauigkeit CO₂
Genauigkeit Temperatur passiv
Betriebsbedingung
Strömungsgeschwindigkeit
Werkstoffe
Kabelverschraubung
Gehäuse
Sondenmaterial
22D..C..-13 • de-ch • 2018-08-09 • Änderung vorbehalten
Ausgangssignal
Ausgangssignal
aktiv CO₂
aktiv Temperatur
4...20 mA
-
4...20 mA
4...20 mA
22D..C..-13
15...24 V, ±10%, 1.5 W
Kabelverschraubung PG11 Ø6...10 mm, mit
Zugentlastung Ø6...8 mm
NDIR (non dispersive infrared) mit Edelstahl
Drahtgeflecht Filter
Stromausgang: max. 500 Ω Bürde
Luft
CO₂
Temperatur
0...2000 ppm
0...50 °C [32...120 °F]
±(50 ppm + 3% vom Messwert)
±0.5 °C @ 21 °C [±0.9 °F @ 70 °F]
min. 0.3 m/s
max. 10 m/s
PA6, schwarz
Deckel: Lexan, Belimo-Orange NCS S0580-
Y6OR
Boden: Lexan, Belimo-Orange NCS S0580-
Y6OR
Dichtung: 0467 NBR70, schwarz
PA6, schwarz
1 / 4
