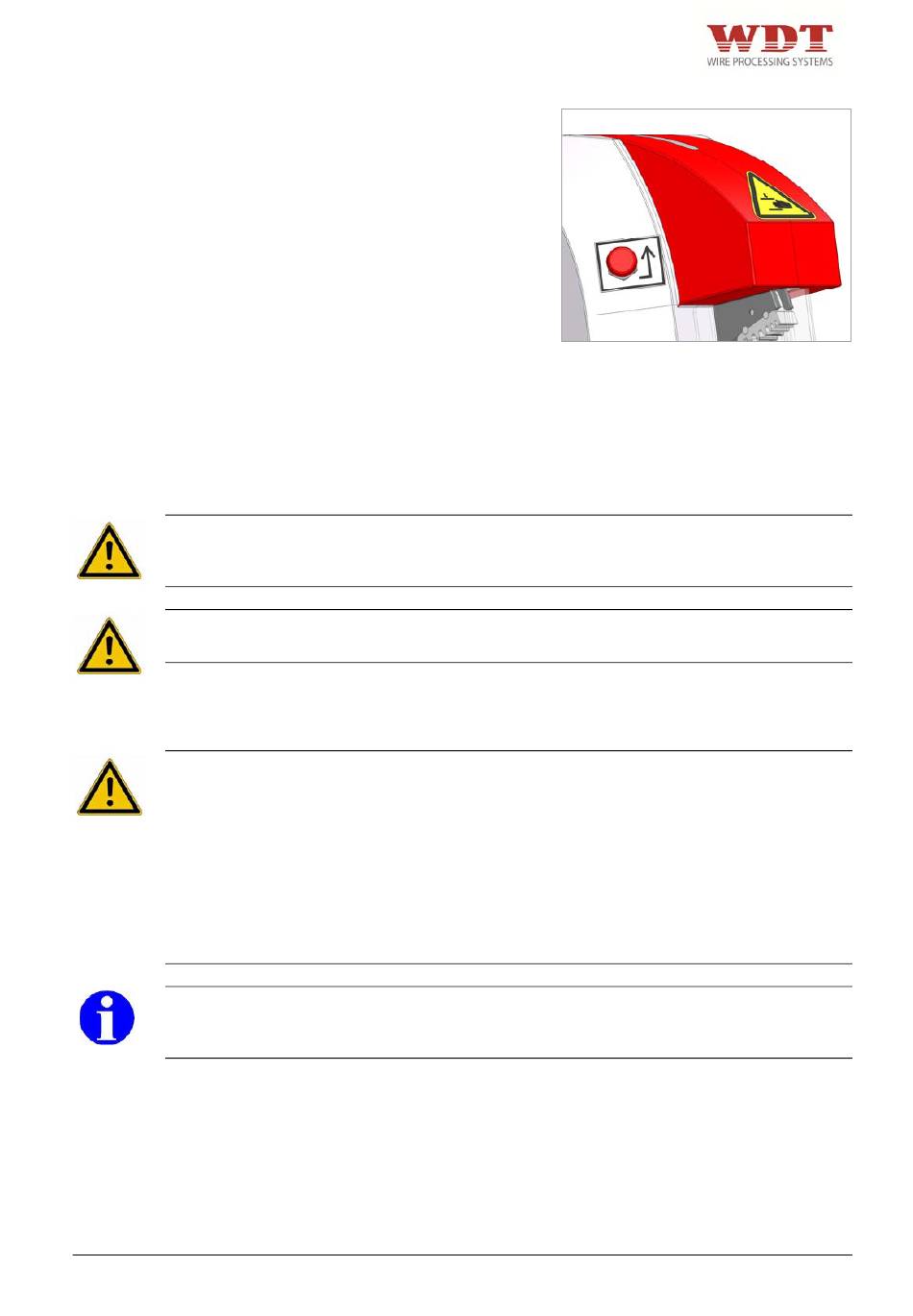

4.5 Rückstelltaster
Sind die
Bedienungs- oder Handhabungsfehler oder
falsches Einlegen eines Crimpkontaktes
blockiert,
Crimpmaschine UP 14 Z wie folgt gelöst:
Betätigen des Rückstell-Tasters.
+
5

Transport und Aufstellung

5.1

Transport

Das Gewicht der Maschine beträgt 13 kg.
WARNUNG
Tragen Sie beim Transport und beim Aufstellen der pneumatischen Crimpmaschine UP 14
+
Z geeignete Sicherheitsschuhe.
VORSICHT
Schläuche dürfen nicht beschädigt werden.
+
5.2

Aufstellung

VORSICHT
Stellen Sie die Crimpmaschine auf einer ebenen Fläche auf und sorgen Sie für
+
Standfestigkeit der Crimpmaschine. Stellen Sie sicher, dass die Fläche stark genug ist, um
das Gewicht der Maschine bei normaler Benutzung aufnehmen zu können.
Sorgen Sie für eine geeignete Tischhöhe. Die Tischhöhe ist, abhängig von der Position des
+
Bedienpersonals (Arbeiten in der Sitzposition oder im Stehen), gemäß prEN 894-4:2004
Tabelle A.1, anzupassen.
Sorgen Sie für eine ausreichende Beleuchtung des Arbeitsplatzes (EN 1837:1999 Kapitel
+
4.2: „Im Allgemeinen muss der Wartungswert der Beleuchtungsstärke mindestens 500 lx
betragen [...] ").
HINWEIS
Um das Betriebsgeräusch zu vermindern, können Sie die Crimpmaschine auf eine
+
rutschfeste Gummiunterlage stellen.
Stellen Sie das Fußpedal auf den Fußboden. Jede andere Platzierung des Fußpedals als auf
dem Fußboden ist untersagt!
BDA UP 14 Z – 03/15 – REV. 0
Crimpbacken durch
wird die pneumatische
einen
Abb. 4.4
