3 Verwenden des U8903A als Audiogenerator und -analysator
42
Drücken Sie , um gleichzeitig die Signalerzeugung auf
Kanal 1 und 2 zu starten. Die Anzeige des U8903A sollte wie
folgt aussehen.

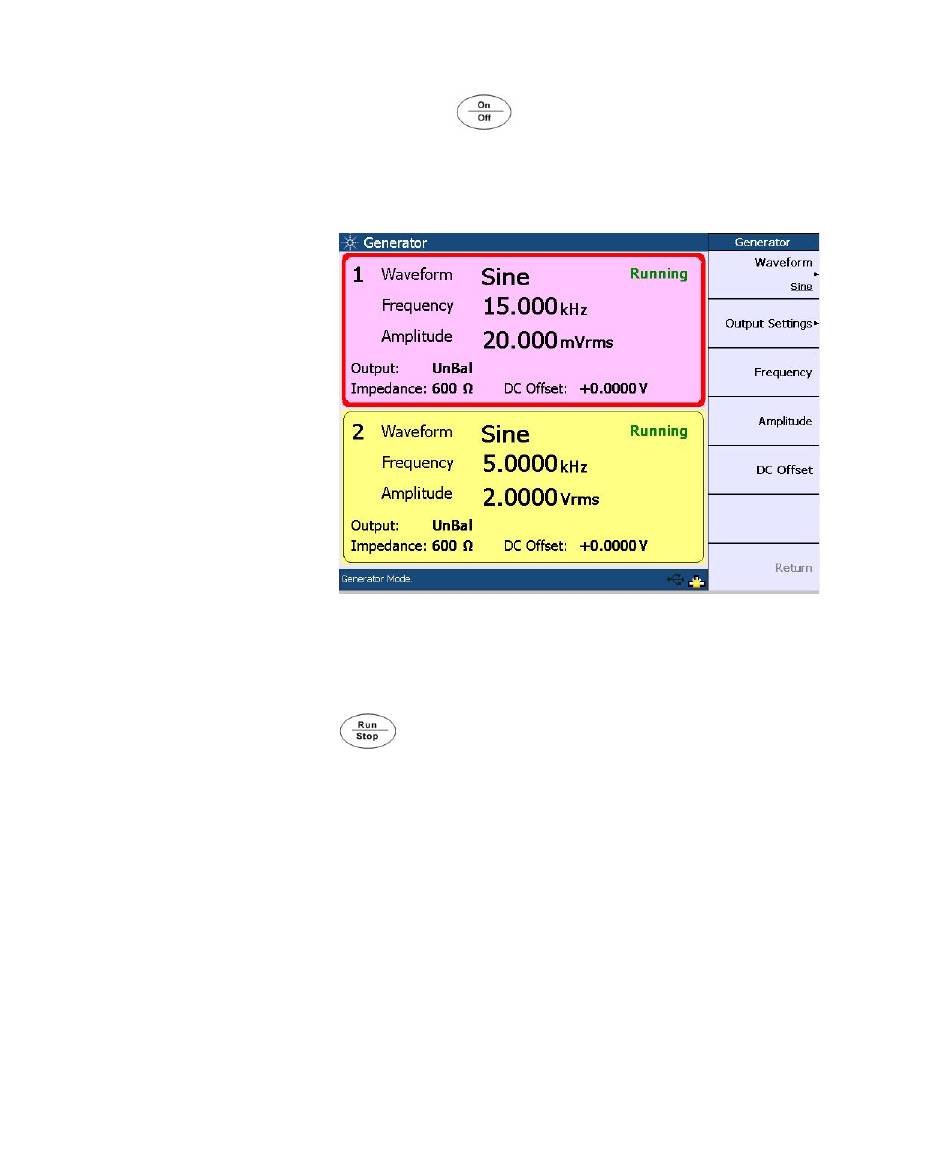

Abbildung 3-21 Konfiguration der Sinuswellenform
Drücken Sie im selben Menü Analyzer, in dem Sie das
Übersprechen von Kanal 2 zu 1 gemessen haben, die Taste
für beide Kanäle, damit der U8903A eine
kontinuierliche Messung durchführt. Das Ergebnis für das
Übersprechen sollte für die erzeugte Sinuswellenform unter
–100 dB liegen. Dies ist die tatsächliche verbleibende
Übersprechleistung des U8903A, die durch das 5-kHz-Signal aus
der Kopplung von Kanal 2 in Kanal 1 innerhalb des U8903A
verursacht wurde. Sie erhalten dieselben Ergebnisse, selbst
wenn Sie den Generator von Kanal 1 ausschalten oder das
BNC-Kabel von Kanal 1 abziehen.
