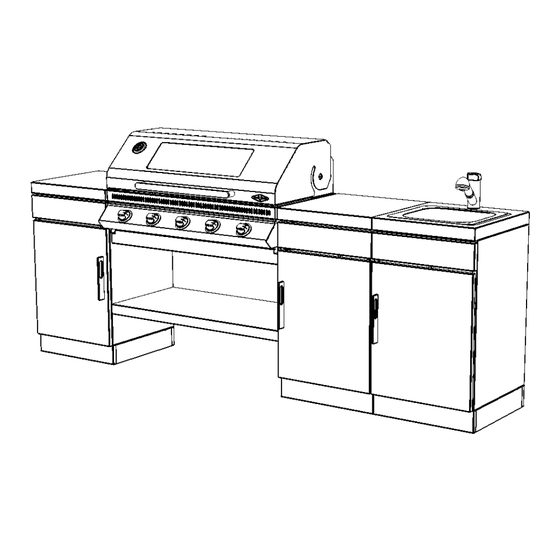

- Seite 1 1100 Outdoor-Küche Montage- und Betriebsanleitung Eignet sich für die Modelle: 1100s 1100e 1100 3, 4 oder 5 Brenner Für ALLE MODULE NUR FÜR DEN GEBRAUCH IM FREIEN...
- Seite 2 Inhalt Hauptbestandteile Inhalt des Schraubenpakets** Pos. Anz. Beschreibung Pos. Anz. Beschreibung Schraube M6 x 30 Schraube M6 x 12 Grill mit Haube der 1100er- Schraube M4 x 10 Serie Faser-Unterlegscheibe Standardschrank Mutter M6 Hitzeschild-Abstandhalter Gummitülle Bodenplatte Mittlerer Kunststoffstopfen Frontschutzblende Kleiner Kunststoffstopfen Große Kunststoffabdeckung * Das Bild und die Montageanleitung beziehen Innensechskantschlüssel...
- Seite 3 Montageanleitung für die Outdoor-Küche der 1100er- Serie Wichtiger Hinweis: Der Zusammenbau lässt sich leichter bewerkstelligen, wenn die Outdoor-Küche auf dem Rücken liegt, denn dann müssen die einzelnen Bauteile nicht mühsam in der Luft gehalten werden. Nach Abschluss des Zusammenbaus kann die gesamte Outdoor-Küche wieder problemlos aufgerichtet, nivelliert und fertiggestellt werden. Falls Sie sich für diese Verfahrensweise entscheiden, sollten Sie sämtliche losen Teile aus den unterschiedlichen Komponenten entfernen und die Outdoor-Küche mit der Rückwand auf eine gepolsterte, ebene Fläche in der Nähe des vorgesehenen Standorts legen.
- Seite 4 2. Schritt 4 x „A“, 4 x „E“, 8 x „D“ Positionieren Sie die 2 Schränke auf beiden Seiten des Grills, um sie am Grill zu befestigen. Stecken Sie hierzu 2 Schrauben durch die 2 noch freien Löcher in den Hitzeschild- Abstandhaltern auf beiden Seiten.
- Seite 5 4. Schritt 4 x „C“ Montieren Sie die Frontschutzblende. Jetzt können Sie die Haube, die Brenner, die Verdampfer, die Grillroste und die Bratplatten wieder einbauen. Wie Sie den Grill zusammenbauen und die Gasanschlüsse vornehmen, erfahren Sie in der Montage- und Betriebsanleitung des Grills. Türgriff Die Griffe der Schranktüren sollten in den unteren und mittleren Löchern befestigt werden.
- Seite 6 So setzen Sie eine Tür an die andere Seite um Die Türen können auf der linken oder rechten Seite angebracht werden, was sich auch wieder umkehren lässt. Um eine Tür auf der anderen Seite zu montieren, gehen Sie folgendermaßen vor: 1.
-
Seite 7: Weitere Module Und Zubehörteile
Weitere Module und Zubehörteile Falls Sie weitere optional erhältliche Module für den Anbau an Ihre Outdoor-Küche erworben haben, finden Sie nachstehend einige Hinweise zur Montage und Funktion dieser Module. Schränke Bringen Sie jeden hinzuzufügenden Schrank in die korrekte Position, verstellen Sie die Beine, bis der Schrank mit der Outdoor-Küche auf einer Höhe ist, und befestigen Sie ihn dann mit den 4 beiliegenden Schrauben am benachbarten Schrank. -
Seite 8: Seitenbrennermodul
Seitenbrennermodul Der Seitenbrenner muss an die Gasversorgung angeschlossen werden. BeefEater empfiehlt, den Seitenbrenner möglichst nah am Grill zu positionieren und für den Anschluss niemals einen mehr als 1,5 m langen Schlauch zu verwenden. Der Druckminderer wird an den Einlass „A“ am Grill (siehe unten) angeschlossen. Der Seitenbrenner wird an den Einlass „B“... -
Seite 9: Garantie
Regale Falls Sie an den Seiten Ihrer Outdoor-Küche Regale anbringen möchten, werden diese von innen mit 4 Schrauben an den äußersten Schränken befestigt. Hierzu sind keine Muttern erforderlich. Unter Umständen gibt es spezielle Rollen, um die Füße zu ersetzen und die Outdoor-Küche fahrbar zu machen. - Seite 10 Seriennummer: __________________________________________________________ Ersatzteile (Basisschrank): Die Bilder in dieser Anleitung dienen nur zur Veranschaulichung. BeefEater möchte darauf hinweisen, dass Zuge ständigen Verbesserungen jederzeit ohne Vorankündigung Veränderungen an der Konstruktion, dem Material, technischen Daten 1100_ODK_Inst_AU_V0 Produktkonfiguration vorgenommen werden können.
