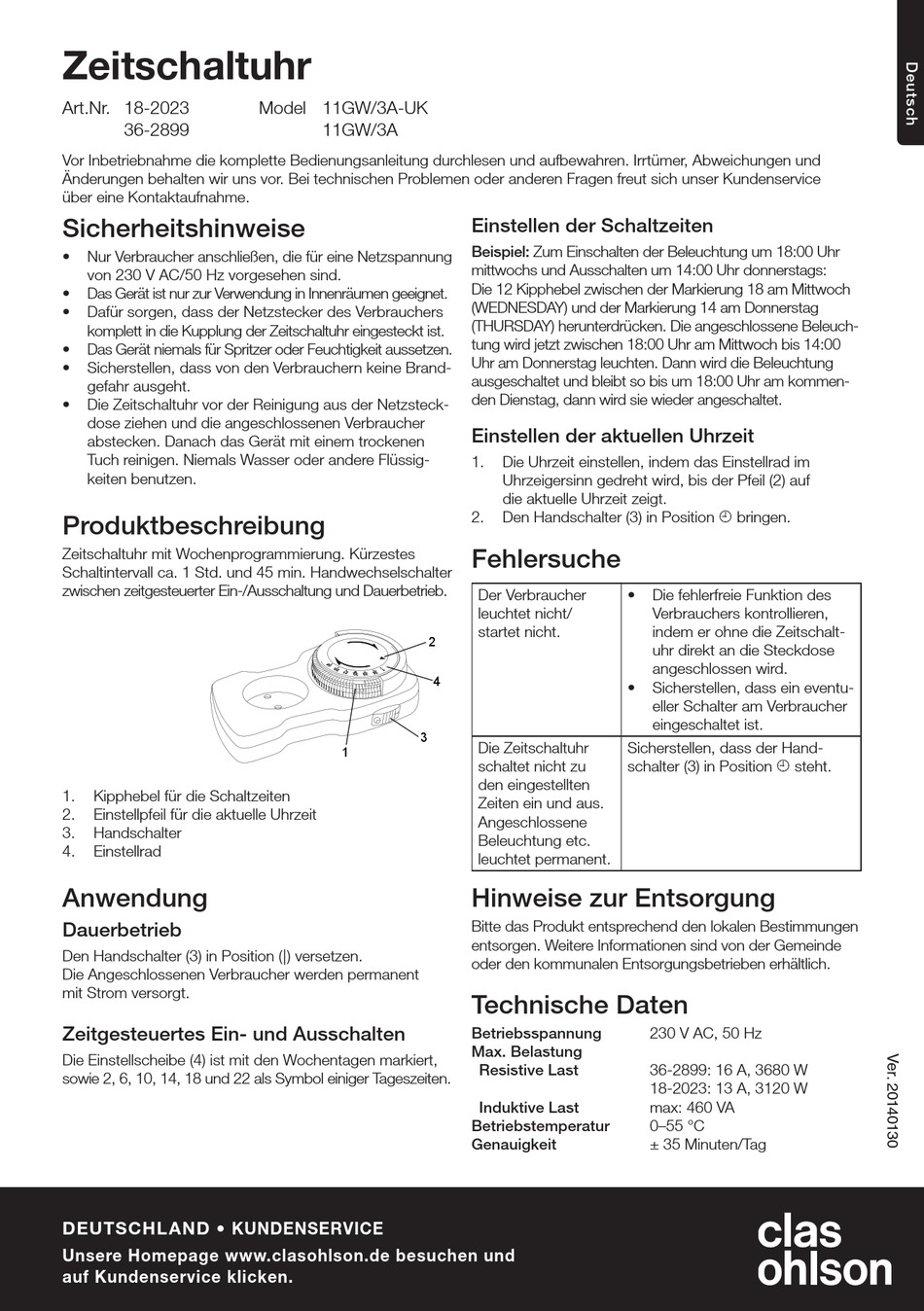

Zeitschaltuhr
Art.Nr. 18-2023
36-2899
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice
über eine Kontaktaufnahme.
Sicherheitshinweise
• Nur Verbraucher anschließen, die für eine Netzspannung
von 230 V AC/50 Hz vorgesehen sind.
• Das Gerät ist nur zur Verwendung in Innenräumen geeignet.
• Dafür sorgen, dass der Netzstecker des Verbrauchers
komplett in die Kupplung der Zeitschaltuhr eingesteckt ist.
• Das Gerät niemals für Spritzer oder Feuchtigkeit aussetzen.
• Sicherstellen, dass von den Verbrauchern keine Brand-
gefahr ausgeht.
• Die Zeitschaltuhr vor der Reinigung aus der Netzsteck-
dose ziehen und die angeschlossenen Verbraucher
abstecken. Danach das Gerät mit einem trockenen
Tuch reinigen. Niemals Wasser oder andere Flüssig-
keiten benutzen.
Produktbeschreibung
Zeitschaltuhr mit Wochenprogrammierung. Kürzestes
Schaltintervall ca. 1 Std. und 45 min. Handwechselschalter
zwischen zeitgesteuerter Ein-/Ausschaltung und Dauerbetrieb.
1.
Kipphebel für die Schaltzeiten
2.
Einstellpfeil für die aktuelle Uhrzeit
3.
Handschalter
4.
Einstellrad
Anwendung
Dauerbetrieb
Den Handschalter (3) in Position ( | ) versetzen.
Die Angeschlossenen Verbraucher werden permanent
mit Strom versorgt.
Zeitgesteuertes Ein- und Ausschalten
Die Einstellscheibe (4) ist mit den Wochentagen markiert,
sowie 2, 6, 10, 14, 18 und 22 als Symbol einiger Tageszeiten.
DEUTSCHLAND • KUNDENSERVICE
Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.
Model 11GW/3A-UK
11GW/3A
2
4
3
1
Einstellen der Schaltzeiten
Beispiel: Zum Einschalten der Beleuchtung um 18:00 Uhr
mittwochs und Ausschalten um 14:00 Uhr donnerstags:
Die 12 Kipphebel zwischen der Markierung 18 am Mittwoch
(WEDNESDAY) und der Markierung 14 am Donnerstag
(THURSDAY) herunterdrücken. Die angeschlossene Beleuch-
tung wird jetzt zwischen 18:00 Uhr am Mittwoch bis 14:00
Uhr am Donnerstag leuchten. Dann wird die Beleuchtung
ausgeschaltet und bleibt so bis um 18:00 Uhr am kommen-
den Dienstag, dann wird sie wieder angeschaltet.
Einstellen der aktuellen Uhrzeit
1.
Die Uhrzeit einstellen, indem das Einstellrad im
Uhrzeigersinn gedreht wird, bis der Pfeil (2) auf
die aktuelle Uhrzeit zeigt.
2.
Den Handschalter (3) in Position ¿ bringen.
Fehlersuche
Der Verbraucher
• Die fehlerfreie Funktion des
leuchtet nicht/
startet nicht.
• Sicherstellen, dass ein eventu-
Die Zeitschaltuhr
Sicherstellen, dass der Hand-
schaltet nicht zu
schalter (3) in Position ¿ steht.
den eingestellten
Zeiten ein und aus.
Angeschlossene
Beleuchtung etc.
leuchtet permanent.
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde
oder den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Betriebsspannung
Max. Belastung
Resistive Last
Induktive Last
Betriebstemperatur
Genauigkeit
Verbrauchers kontrollieren,
indem er ohne die Zeitschalt-
uhr direkt an die Steckdose
angeschlossen wird.
eller Schalter am Verbraucher
eingeschaltet ist.
230 V AC, 50 Hz
36-2899: 16 A, 3680 W
18-2023: 13 A, 3120 W
max: 460 VA
0–55 °C
± 35 Minuten/Tag
