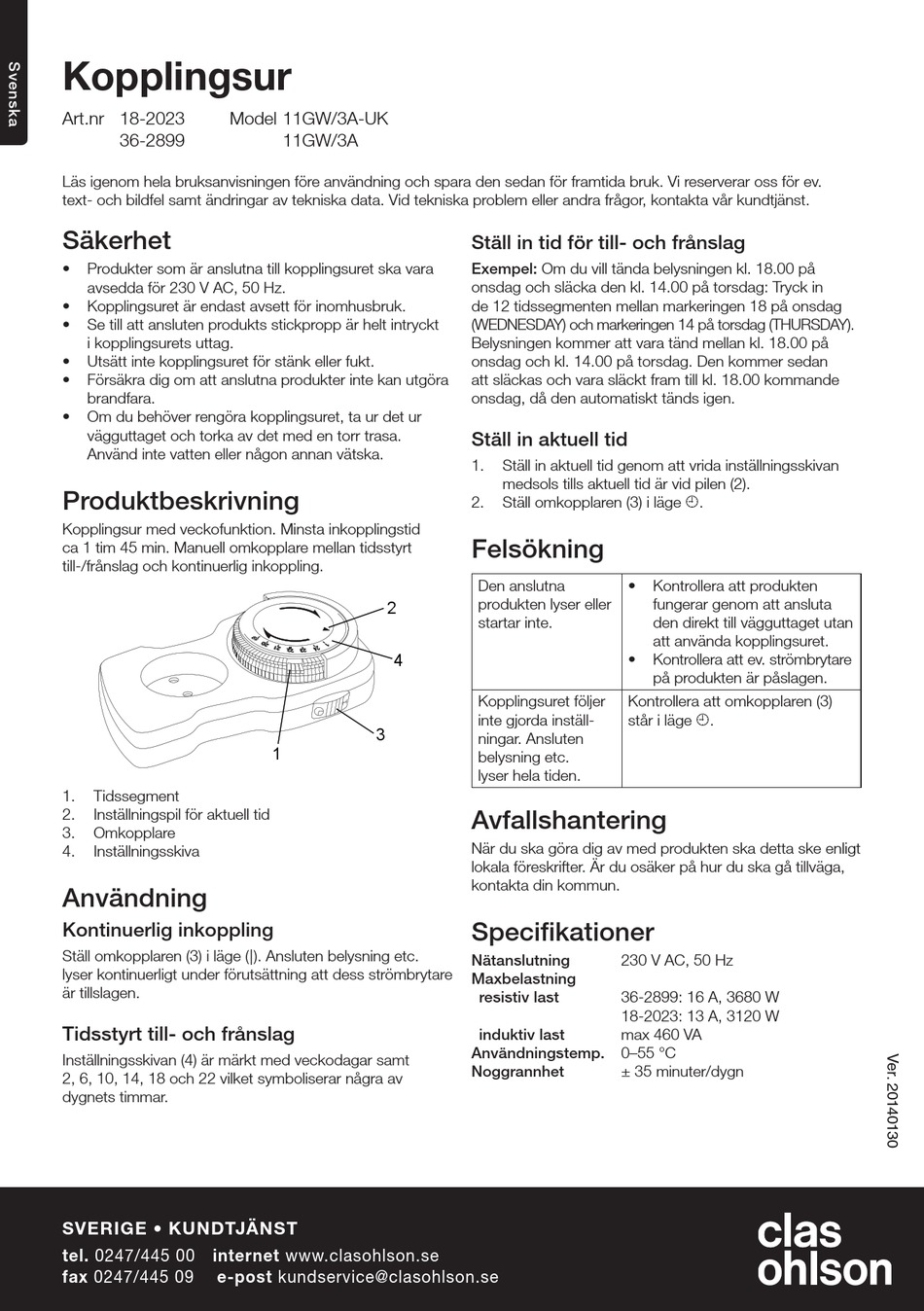

Kopplingsur
Art.nr 18-2023 Model 11GW/3A-UK
36-2899
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev.
text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Produkter som är anslutna till kopplingsuret ska vara
avsedda för 230 V AC, 50 Hz.
• Kopplingsuret är endast avsett för inomhusbruk.
• Se till att ansluten produkts stickpropp är helt intryckt
i kopplingsurets uttag.
• Utsätt inte kopplingsuret för stänk eller fukt.
• Försäkra dig om att anslutna produkter inte kan utgöra
brandfara.
• Om du behöver rengöra kopplingsuret, ta ur det ur
vägguttaget och torka av det med en torr trasa.
Använd inte vatten eller någon annan vätska.
Produktbeskrivning
Kopplingsur med veckofunktion. Minsta inkopplingstid
ca 1 tim 45 min. Manuell omkopplare mellan tidsstyrt
till-/frånslag och kontinuerlig inkoppling.
1. Tidssegment
2. Inställningspil för aktuell tid
3. Omkopplare
4. Inställningsskiva
Användning
Kontinuerlig inkoppling
Ställ omkopplaren (3) i läge ( | ). Ansluten belysning etc.
lyser kontinuerligt under förutsättning att dess strömbrytare
är tillslagen.
Tidsstyrt till- och frånslag
Inställningsskivan (4) är märkt med veckodagar samt
2, 6, 10, 14, 18 och 22 vilket symboliserar några av
dygnets timmar.
SVERIGE • KUNDTJÄNST
tel. 0247/445 00 internet www.clasohlson.se
fax 0247/445 09 e-post kundservice@clasohlson.se
11GW/3A
2
4
3
1
Ställ in tid för till- och frånslag
Exempel: Om du vill tända belysningen kl. 18.00 på
onsdag och släcka den kl. 14.00 på torsdag: Tryck in
de 12 tidssegmenten mellan markeringen 18 på onsdag
(WEDNESDAY) och markeringen 14 på torsdag (THURSDAY).
Belysningen kommer att vara tänd mellan kl. 18.00 på
onsdag och kl. 14.00 på torsdag. Den kommer sedan
att släckas och vara släckt fram till kl. 18.00 kommande
onsdag, då den automatiskt tänds igen.
Ställ in aktuell tid
1. Ställ in aktuell tid genom att vrida inställningsskivan
medsols tills aktuell tid är vid pilen (2).
2. Ställ omkopplaren (3) i läge ¿.
Felsökning
Den anslutna • Kontrollera att produkten
produkten lyser eller
startar inte.
• Kontrollera att ev. strömbrytare
Kopplingsuret följer Kontrollera att omkopplaren (3)
inte gjorda inställ- står i läge ¿.
ningar. Ansluten
belysning etc.
lyser hela tiden.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
230 V AC, 50 Hz
Nätanslutning
Maxbelastning
36-2899: 16 A, 3680 W
resistiv last
18-2023: 13 A, 3120 W
induktiv last max 460 VA
Användningstemp. 0–55 °C
Noggrannhet ± 35 minuter/dygn
fungerar genom att ansluta
den direkt till vägguttaget utan
att använda kopplingsuret.
på produkten är påslagen.
