telenot MAGNETKONTAKT MK15 Technische Beschreibung

MAGNETKONTAKT MK15
Aufbau
Der Magnetkontakt MK15 besteht aus zwei, in eine runde Kunststoff-
hülse (8 x 30 mm) eingebaute, Reedkontakte mit einseitiger Heraus-
ausführung einer Zwillingsanschlussleitung und einem gemeinsamen
Rundstabmagnet, der beide Kontakte betätigt. Die Zwillingsanschluss-
leitung kann gesplittet und in getrennten Verteilern aufgelegt werden.
Der für die Einbruchmeldeanlage zu verwendende Kontakt ist ein Schlie-
ßer, der zusätzliche Kontakt ist als Wechsler ausgeführt. Zur Aufbau-
montage können sowohl der Reedschalter wie auch der Stabmagnet in
je ein Aufbaugehäuse eingesetzt werden.
Für die Montage auf magnetischen Unterlagen und zum Ausgleich von
Höhendifferenzen sind Distanzblöcke mit 2,5 mm und 5 mm erhältlich.
Version (02)
Verwendungszweck
Der Magnetkontakt meldet
in Einbruchmeldeanlagen das
Öffnen von Türen, Fenstern,
Gehäusen usw.

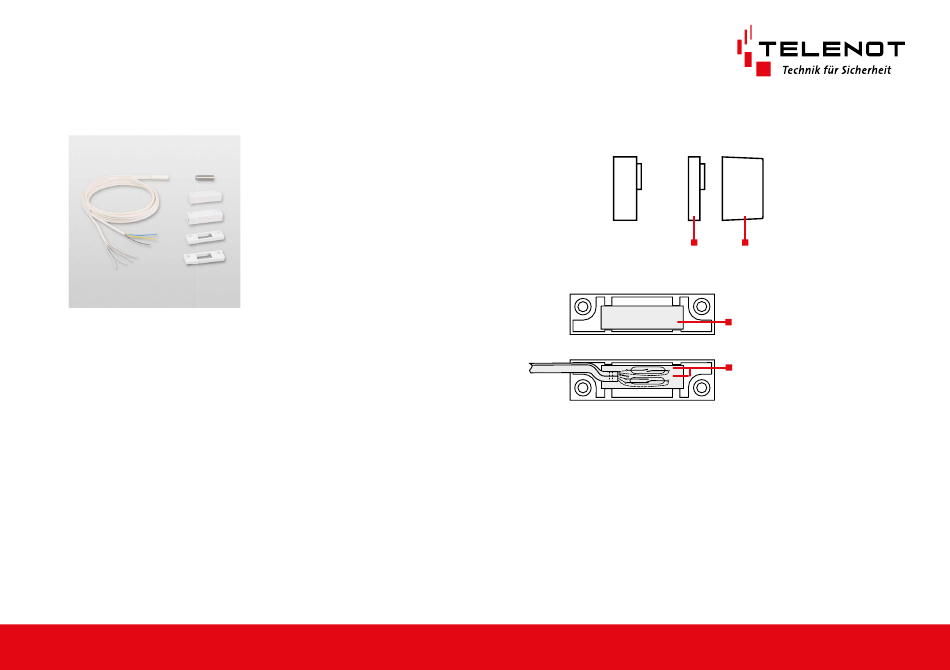

TECHNISCHE BESCHREIBUNG
Distanzblock
Unterteil
Magnet im Aufbaugehäuse
Reedschalter im Aufbaugehäuse
Funktion
Der Reedschalter und der Magnet werden wie in der Skizze auf dem
festen und dem beweglichen Teil des zu überwachenden Objekts mon-
tiert. Durch das Magnetfeld des Stabmagneten bleiben die Kontakte
des Reedschalters aktiviert. Erfolgt eine markante Vergrößerung des
Abstandes zwischen den beiden Teilen, wird der Einfluss des Magnet-
feldes soweit abgeschwächt, dass die Reedkontakte in ihre Ruhelage
zurückfallen.
Aufbaugehäuse
Oberteil
Rundstabmagnet
(8x30) mm
Reedkontakt
