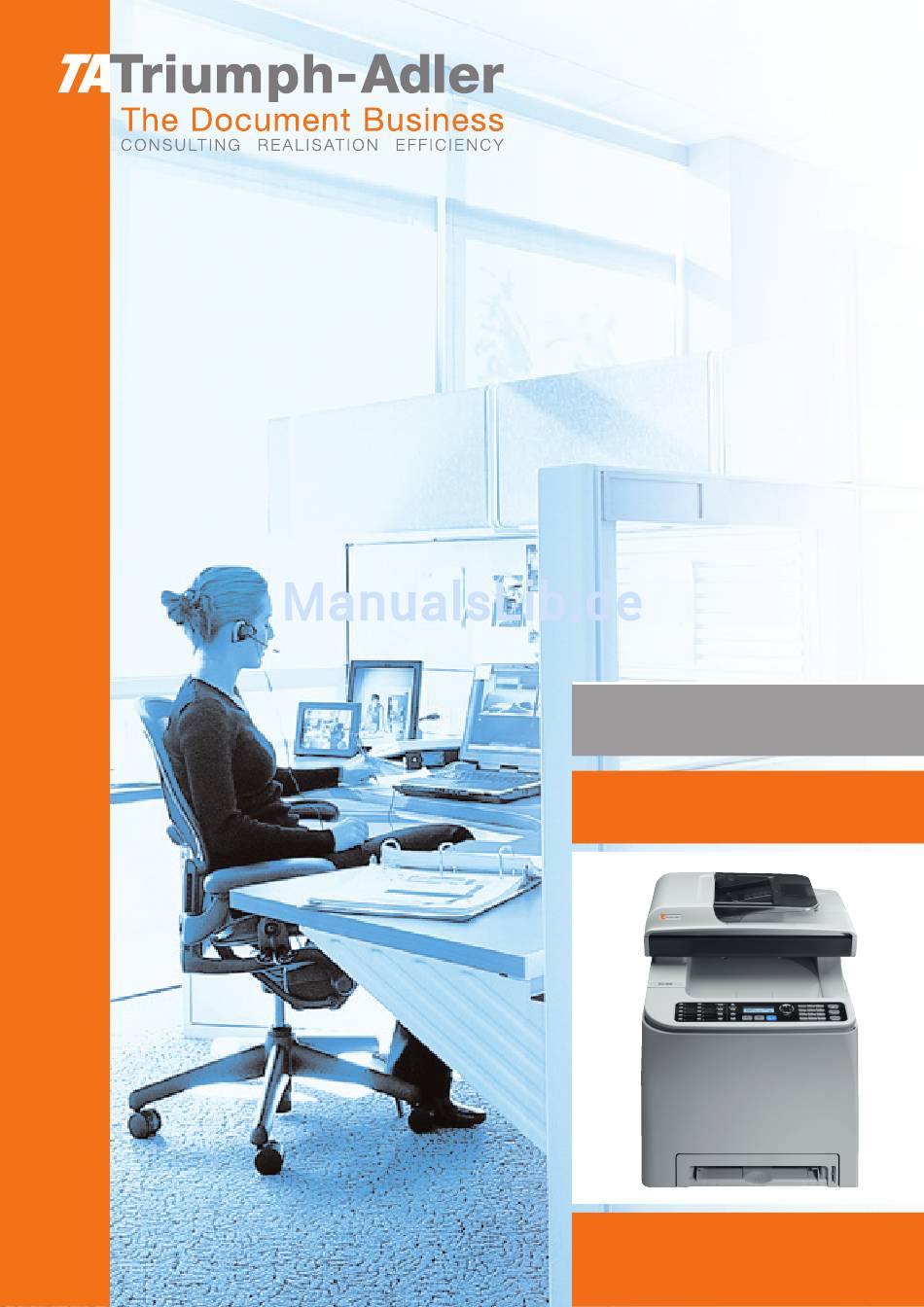

- Seite 1 Bedienungsanleitung Basis DCC 2620 Digitales Farb- Multifunktionssystem...
-
Seite 2: Verwenden Der Kopierfunktion
DCC 2620 Kurzanleitung Bezeichnungen und Geräteteile Verwenden der Kopierfunktion Verwenden der Scannerfunktion Verwenden der Faxfunktion Fehlerbehebung Beseitigen von Papierstaus Tonerkartuschen Lesen Sie vor der Verwendung dieses Produkts das Manual sorgfältig durch, und bewahren Sie es gut auf. Vor der Verwendung des Geräts sollten Sie die "Sicherheitshinweise" lesen, um eine sichere und korrekte Verwendung zu gewährleisten. -
Seite 3: Inhaltsverzeichnis
Inhalt Außen Bezeichnungen und Geräteteile Innen Bedienfeld Anfangsbildschirm und grundlegende Vorgänge 7 Verwenden der Kopierfunktion Erweiterte Kopiereinstellungen Anfangsbildschirm und grundlegende Vorgänge 12 Verwenden der Scannerfunktion Erweiterte Scaneinstellungen Anfangsbi l d schi r m und grundl e gende Vorgänge für das Senden von Faxnachri c hten 16 Verwenden der Faxfunktion Erweiterte Scaneinstellungen Fehler- und Statusmeldungen auf dem Display 20... -
Seite 4: Außen
Bezeichnungen und Geräteteile Außen Vorlagenglasabdeckung Öffnen Sie diese Abdeckung, um Vorlagen auf das Vorlagenglas zu legen. Vorlagenglas Legen Sie hier Vorlagen einzeln auf. ADF-(Automatische Dokumentzufuhr-) Abdeckung Öffnen Sie diese Abdeckung, um in der ADF gestaute Vorlagen zu entfernen. Einzugsmagazin für die ADF Legen Sie hier Vorlagen stapelweise ein. -
Seite 5: Bezeichnungen Und Geräteteile Innen
Bezeichnungen und Geräteteile Innen Tonerkartuschen Laden Sie die Kartuschen von der Rückseite her in der Reihenfolge: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). BPC213S Resttonerbehälter Fängt Resttoner während des Druckens auf. Übertragungseinheit Entfernen Sie diese Einheit, wenn Sie den Resttonerbehälter austauschen. -
Seite 6: Bedienfeld
Bezeichnungen und Geräteteile Bedienfeld Display Zeigt aktuellen Status und Benachrichtigungen an. Menütasten Drücken Sie eine dieser vier Tasten, um das Menü zur Konfiguration der Einstellungen der aktuellen Betriebsart des Geräts (Kopiergerät, Scanner oder Faxgerät) aufzurufen. • Taste [ ] Drücken Sie diese Taste, um zur vorherigen Ebene der Menüstruktur zu wechseln. •... - Seite 7 Bezeichnungen und Geräteteile Bedienfeld Taste [Pause/Neuwahl] • Pause: (Faxmodus) • Neuwahl: (Scannermodus/Faxmodus) Taste [Direktwahl] (Faxmodus) Taste [Adressbuch] (Scannermodus/Faxmodus) Taste [Anwenderprogramm] Drücken Sie diese Taste, um das Menü zur Konfiguration der Einstellungen des Geräts aufzurufen. Taste [Bildqualität] (Kopiermodus/Scannermodus/Faxmodus) Taste [Dichte] (Kopiermodus/Scannermodus/Faxmodus) Taste [Scanner]/ [Facsimile]/[Kopie] Drücken Sie diese Taste, um...
-
Seite 8: Verwenden Der Kopierfunktion Anfangsbildschirm Und Grundlegende Vorgänge
Verwenden der Kopierfunktion Anfangsbildschirm und grundlegende Vorgänge Hier sehen Sie den Anfangsbildschirm im Kopiermodus. 1. Abbildungsmaßstab 2. Gerätestatus 3. Kopierqualität 4. Papierformat GR BAA350S GR BAA350S 5. Kopiermenge • Wenn Sie Vorlagen sowohl auf das Vorlagenglas als auch in die ADF legen, hat die Vorlage in der ADF Vorrang vor der Vorlage auf dem Vorlagenglas. - Seite 9 Verwenden der Kopierfunktion Anfangsbildschirm und grundlegende Vorgänge Zum Anfertigen von mehreren Kopien geben Sie die Anzahl der erforderlichen Kopien mithilfe der Nummerntasten ein. • Die maximale Kopienanzahl beträgt 99. Drücken Sie die Taste [S&W starten] oder [Farbe starten]. BPC201S BPC201S •...
-
Seite 10: Erweiterte Kopiereinstellungen
Verwenden der Kopierfunktion Erweiterte Kopiereinstellungen ❖ Erstellen von Vergrößerungen und Verkleinerungen Sie können das Vergrößerungs- oder Verkleinerungsverhältnis für den aktuellen Auftrag bestimmen. Das Größenverhältnis lässt sich auf zwei Arten festlegen, entweder durch einen voreingestellten Faktor oder durch manuelles Festlegen eines benutzerdefinierten Faktors. 1. -
Seite 11: Erstellen Von 2-Seitigen Kopien
Verwenden der Kopierfunktion Erweiterte Kopiereinstellungen ❖ Erstellen von 2-seitigen Kopien • Diese Funktion ist nur verfügbar, wenn die Vorlage über die automatische Papierzufuhr zugeführt wird, nicht jedoch, wenn sie auf das Vorlagenglas gelegt wird. • Zum Papiereinzug darf nur Magazin 1 oder Magazin 2 und nicht der Bypass ausgewählt werden. -
Seite 12: Anpassen Der Bilddichte
❖ Anpassen der Bilddichte Sie können die Bilddichte für den aktuellen Auftrag anpassen. 1. Drücken Sie die Taste [Dichte]. 2. Drücken Sie die Taste [Dichte] oder die Tasten [ ], um den gewünschten Dichtegrad auszuwählen, und drücken Sie die Taste [OK]. (Am hellsten) (Am dunkelsten) ❖... -
Seite 13: Verwenden Der Scannerfunktion Anfangsbildschirm Und Grundlegende Vorgänge
Verwenden der Scannerfunktion Anfangsbildschirm und grundlegende Vorgänge Hier sehen Sie den Anfangsbildschirm im Scannermodus. GR BPC236S Sie können gescannte Dateien per E-Mail (Zu E-Mail scannen), an einen FTP-Server (Scannen nach FTP) oder an einen freigegebenen Ordner auf einem Computer im Netzwerk (In Ordner scannen) senden. - Seite 14 Legen Sie die Vorlage mit der bedruckten Seite nach unten auf das Vorlagenglas oder mit der bedruckten Seite nach oben in die ADF. Heben Sie die ADF sorgfältig an, ohne sie am Einzugsmagazin anzufassen. Ansonsten kann die ADF Schaden nehmen. Vorlagenglas BAA357S BAA353S...
- Seite 15 Verwenden der Scannerfunktion Anfangsbildschirm und grundlegende Vorgänge Drücken Sie die Taste [S&W starten] oder [Farbe starten]. Abhängig von den Geräteeinstellungen werden Sie eventuell aufgefordert, eine weitere Vorlage auf das Vorlagenglas zu legen. Fahren Sie in diesem Fall mit dem nächsten Schritt fort. BPC201S BPC201S Um weitere Vorlagen zu scannen, legen Sie die nächste...
-
Seite 16: Erweiterte Scaneinstellungen
Verwenden der Scannerfunktion Erweiterte Scaneinstellungen ❖ Festlegen der Scangröße Hier können Sie das Scanformat entsprechend dem aktuellen Vorlagenformat festlegen. 1. Drücken Sie die Taste [Verkleinern/Vergrößern]. 2. Drücken Sie die Taste [Verkleinern/Vergrößern] oder die Tasten [ ], um das gewünschte Vorlagenformat auszuwählen, und drücken Sie die Taste [OK]. Wenn Sie eine benutzerdefinierte Scangröße festlegen möchten, finden Sie nähere Informationen hierzu unter "Festlegen der Scangröße entsprechend dem Vorlagenformat"... -
Seite 17: Verwenden Der Faxfunktion Anfangsbi L D Schi R M Und Grundl E Gende Vorgänge Für Das Senden Von Faxnachri C Hten
Verwenden der Faxfunktion Anfangsbildschirm und grundlegende Vorgänge für das Senden von Faxnachrichten Hier sehen Sie den Anfangsbildschirm im Faxmodus. 1. Auflösung 2. Gerätestatus 3. Aktueller Monat und aktuelles Datum 4. Aktuelle Uhrzeit GR BAA352S GR BAA352S • Vergewissern Sie sich zu allererst, dass das Gerät an eine funktionierende Telefonleitung angeschlossen ist, und legen Sie die Einstellungen für die Faxübertragung fest. - Seite 18 Legen Sie die Vorlage mit der bedruckten Seite nach unten auf das Vorlagenglas oder mit der bedruckten Seite nach oben in die ADF. Heben Sie die ADF sorgfältig an, ohne sie am Einzugsmagazin anzufassen. Ansonsten kann die ADF Schaden nehmen. Vorlagenglas BAA357S BAA353S...
- Seite 19 Verwenden der Faxfunktion Anfangsbildschirm und grundlegende Vorgänge für das Senden von Faxnachrichten Um weitere Vorlagen zu scannen, drücken Sie innerhalb von 60 Sekunden die [1], legen Sie die nächste Vorlage auf das Vorlagenglas, und drücken Sie die Taste [OK]. Wiederholen Sie diesen Schritt, bis alle Vorlagen gescannt sind.
-
Seite 20: Erweiterte Scaneinstellungen
Verwenden der Faxfunktion Erweiterte Scaneinstellungen ❖ Anpassen der Bilddichte Sie können die Bilddichte für den aktuellen Auftrag anpassen. 1. Drücken Sie die Taste [Dichte]. 2. Drücken Sie die Taste [Dichte] oder die Tasten [ ], um den gewünschten Dichtegrad auszuwählen, und drücken Sie die Taste [OK]. Normal Dunkel Hell... -
Seite 21: Fehler- Und Statusmeldungen Auf Dem Display
Fehlerbehebung Fehler- und Statusmeldungen auf dem Display "X" weist darauf hin, dass Teile der Meldung, abhängig von einer bestimmten Situation (z. B. verschiedene Papierformate oder -typen, Magazinnamen oder Tonerfarben), variieren können. Meldung Ursachen Lösungen (alphabetische Reihenfolge) Abdeckung offen Eine Abdeckung ist Schließen Sie die Abdeckung geöffnet. - Seite 22 Meldung Ursachen Lösungen (alphabetische Reihenfolge) Wenn Druck auf Wenn Sie den PCL- Druckjob Legal- Papier Druckertreiber benutzen, Speicherüberlauf unter bestimmten setzen Sie [Abstufung] in [Dr.- Druckqualität- Qual.] auf [Geschw.] oder Einstellungen [Standard]. Wenn Sie den ausgeführt wird, PostScript 3-Druckertreiber können die Druckdaten benutzen, setzen Sie [Dr.- sehr groß...
- Seite 23 Fehlerbehebung Fehler- und Statusmeldungen auf dem Display Meldung Ursachen Lösungen (alphabetische Reihenfolge) Der für das Dokument Drücken Sie die Taste [S&W Mag. X, Druckjob Typ. eingestellte Papiertyp starten] oder [Farbe starten], unpass?J/N unterscheidet sich um mit dem Drucken zu von dem im Magazin beginnen, oder die Taste eingelegten Papiertyp.
-
Seite 24: Probleme Beim Drucken Oder Scannen
Troubleshooting Fehlerbehebung Probleme beim Drucken oder Scannen ❖ Die Bilder erscheinen auf den Kopien oder in den gescannten Dateien zu dunkel oder zu hell Die Bilddichte ist zu dunkel oder zu hell. Passen Sie die Bilddichte an. ❖ Die bedruckte Seite ist mit Toner verschmiert Der Toner auf der gedruckten Oberfläche ist nicht trocken. -
Seite 25: Probleme Bei Der Faxübertragung
Fehlerbehebung Probleme bei der Faxübertragung ❖ Es können keine Faxnachrichten gesendet oder empfangen werden Möglicherweise ist das Telefonkabel getrennt. Stellen Sie sicher, dass das Telefonkabel korrekt angeschlossen ist. Weitere Informationen finden Sie unter "Anschließen an einer Telefonleitung" im Benutzerhandbuch auf der CD-ROM. ❖... -
Seite 26: Beseitigen Von Papierstaus
Beseitigen von Papierstaus Position des Papierstaus • Das gestaute Papier ist möglicherweise mit Toner bedeckt. Achten Sie darauf, den Toner nicht auf Ihre Hände oder Kleidung zu bekommen. • Auf Ausdrucken, die unmittelbar nach der Beseitigung eines Papierstaus angefertigt werden, ist der Toner unter Umständen nicht ausreichend fixiert und kann daher verschmieren. -
Seite 27: Entfernen Von Papier Aus Der Fixiereinheit
Beseitigen von Papierstaus Entfernen von Papier aus der Fixiereinheit ACHTUNG: • Das Innere des Geräts kann sehr heiß werden. Berühren Sie die mit " " gekennzeichneten Teile nicht (dieses Symbol weist auf eine heiße Oberfläche hin). • Die Fixiereinheit des Geräts kann sehr heiß werden. Seien Sie beim Herausziehen von gestautem Papier äußerst vorsichtig. -
Seite 28: Entfernen Von Papier Aus Dem Magazin
Beseitigen von Papierstaus Entfernen von Papier aus dem Magazin Ziehen Sie den Öffnungshebel an der vorderen Abdeckung, und öffnen Sie diese vorsichtig. Ziehen Sie das gestaute Papier vorsichtig heraus. BAA309S BAA309S Falls das Papier in der Übertragungseinheit gestaut ist, ziehen Sie das Papier nach vorn. -
Seite 29: Entfernen Von Papier Aus Der Übertragungseinheit
Beseitigen von Papierstaus Entfernen von Papier aus der Übertragungseinheit Ziehen Sie den Öffnungshebel an der vorderen Abdeckung, und öffnen Sie diese vorsichtig. Entfernen Sie vorsichtig alles Papier, das sich unter der Übertragungseinheit angestaut hat. Falls Sie das gestaute Papier nicht sehen können, sehen Sie im Innern des Geräts nach. -
Seite 30: Entfernen Von Papier Aus Der Adf
Beseitigen von Papierstaus Entfernen von Papier aus der ADF Öffnen Sie die ADF-Abdeckung. BAA312S BAA312S Bewegen Sie den blauen Hebel leicht zur Rückseite des Geräts hin und heben Sie ihn dann an, um die Papiereinzugsrolle zu entriegeln. BPB239S BPB239S Heben Sie die Papiereinzugsrolle leicht an, und ziehen Sie sie zu sich hin. - Seite 31 Beseitigen von Papierstaus Entfernen von Papier aus der ADF Falls sich die Vorlage nicht leicht herausziehen lässt, heben Sie das Einzugsmagazin an, um zu sehen, ob die Vorlage im Ausgabebereich gestaut ist. BAA385S BAA385S Ziehen Sie die gestaute Vorlage vorsichtig heraus, um sie zu entfernen.
- Seite 32 Schließen Sie die ADF-Abdeckung. BAA314S BAA314S Heben Sie die ADF an. Falls sich eine Vorlage in der ADF befindet, ziehen Sie die gestaute Vorlage vorsichtig heraus, um sie zu entfernen. Achten Sie darauf, dass Sie die ADF zum Anheben nicht am Einzugsmagazin fassen, da das Fach sonst beschädigt werden kann.
-
Seite 33: Vor Dem Ersetzen Von Tonerkartuschen
Tonerkartuschen Vor dem Ersetzen von Tonerkartuschen WARNUNG • Gebrauchter Toner und Tonerbehälter dürfen nicht verbrannt werden. Tonerstaub kann sich bei Kontakt mit offenem Feuer entzünden. Entsorgen Sie gebrauchte Tonerbehälter gemäß örtlichen Bestimmungen. • Lagern Sie Toner, gebrauchten Toner und Tonerbehälter nicht in unmittelbarer Nähe von offenem Feuer. -
Seite 34: Ersetzen Von Tonerkartuschen
Tonerkartuschen Ersetzen von Tonerkartuschen ❖ Meldungen zur Vorbereitung neuer Tonerkartuschen Legen Sie die angegebene Tonerkartusche bereit, wenn eine der folgenden Meldungen auf dem Display angezeigt wird: • "K-Toner fast aufgebraucht" • "M-Toner fast aufgebraucht" • "C-Toner fast aufgebraucht" • "Y-Toner fast aufgebraucht" •... - Seite 35 Tonerkartuschen Ersetzen von Tonerkartuschen • Beim Entfernen der Tonerkartusche ist darauf zu achten, dass Sie nicht die Laser-Scaneinheit auf der Unterseite der oberen Abdeckung (den weißen Bereich in der Abbildung) berühren. BPC221S BPC221S • Falls der Toner Cyan, Magenta oder Gelb verbraucht ist, können Sie mit dem schwarzen Toner in Schwarzweiß...
- Seite 36 Nehmen Sie eine neue Tonerkartusche aus dem Karton und dann aus der Kunststoffverpackung. BAA317S BAA317S Halten Sie die Tonerkartusche, und schütteln Sie sie fünf oder sechs Mal hin und her. Die gleichmäßige Verteilung von Toner in der Tonerkartusche verbessert die Druckqualität.
- Seite 37 Tonerkartuschen Ersetzen von Tonerkartuschen Halten Sie mit beiden Händen die obere Abdeckung und schließen Sie die Abdeckung vorsichtig. Achten Sie darauf, Ihre Finger nicht einzuklemmen. Warten Sie nach dem Schließen der oberen Abdeckung, bis der Anfangsbildschirm angezeigt wird. BPC224S BPC224S Bringen Sie die Abdeckung, die Sie in Schritt 5 entfernt haben, auf der alten Tonerkartusche an.
-
Seite 38: Anhang
Anhang Bei Fragen Um weitere Informationen zu den in diesem Manual angesprochenen Themen zu erhalten oder Fragen zu Themen zu stellen, die nicht in diesem Manual angesprochen wurden, wenden Sie sich an Ihren Kundendienstberater. Energie sparen Dieses Gerät verfügt über die folgenden Modi zum Energiesparen: Energiesparmodus 1 und Energiesparmodus 2. - Seite 39 DCC 2620 Kurzanleitung Bezeichnungen und Geräteteile Verwenden der Kopierfunktion Verwenden der Scannerfunktion Verwenden der Faxfunktion Fehlerbehebung Beseitigen von Papierstaus Tonerkartuschen 305JK56940 M019-7671...
- Seite 40 UTAX GmbH, Ohechaussee 235, 22848 Norderstedt, Germany...
