4.
Technische Daten
4.1 Sender T3PL
Funktionen: .......................................... 3 Steuerelemente, 4 Funktionen
Frequenzband: ...................................................2404MHz - 2447.5MHz
Sendeleistung: ............................................................................. 32 mW
Kanalraster: ..............................................................................1500 kHz
Übertragungssystem: .................................................................... FHSS
Betriebsspannung: ..................................................................... 4,8 - 6 V
Stromaufnahme: .......................................................................ca.80 mA
Abmessungen: ..........................................................210 x 180 x 90 mm
Gewicht: .................................................................. ca. 490g (mit Akku)
Reichweite: ............................................................................. 80 - 100m
max. Anzahl Nutzer gleichzeitig: ................................................... ca. 28
4.2
Empfänger R2004GF
Kanalzahl: ..............................................................................................4
Kanalraster: ..............................................................................1500 kHz
Übertragungssytem ....................................................................... FHSS
Spannungsversorgung: ...................... 4,8 - 6,0 V (4-5 NC/NiMH-Akkus)
Stromaufnahme: ........................................................................... 40 mA
Abmessungen: ...........................................................39 x 26 x 12,5 mm
Gewicht: ........................................................................................ca. 9 g
5.
Stromquellen, Akkubetrieb
5.1 Einsetzen der Batterien bzw. Akkus
Die Megatech T3PL wird ohne Stromquellen ausgeliefert. Im Senderfuß
befindet sich ein Batteriehalter für 4 Trockenbatterien (Mignonzellen 1,5
Volt) oder 4 NIMH-Akkuzellen. Wir empfehlen Ihnen die Verwendung
von 4 Akkuzellen des Typs NiMH 2000 mAh (No. O-EN-2000AA) für
Dazu den Sender einschalten.
Sind die Akkus nicht voll, so empfehlen wir diese nachzuladen. Wenn
der Sender über einen längeren Zeitraum nicht benutzt wird, sollten die
Zellen entnommen werden.
Megatech
den Sender. Beim
Einsetzen der Akkus
unbedingt auf rich-
tige Polung achten!
Die Minuspole der
Akkuzellen müssen
an den Druckfedern
anliegen.

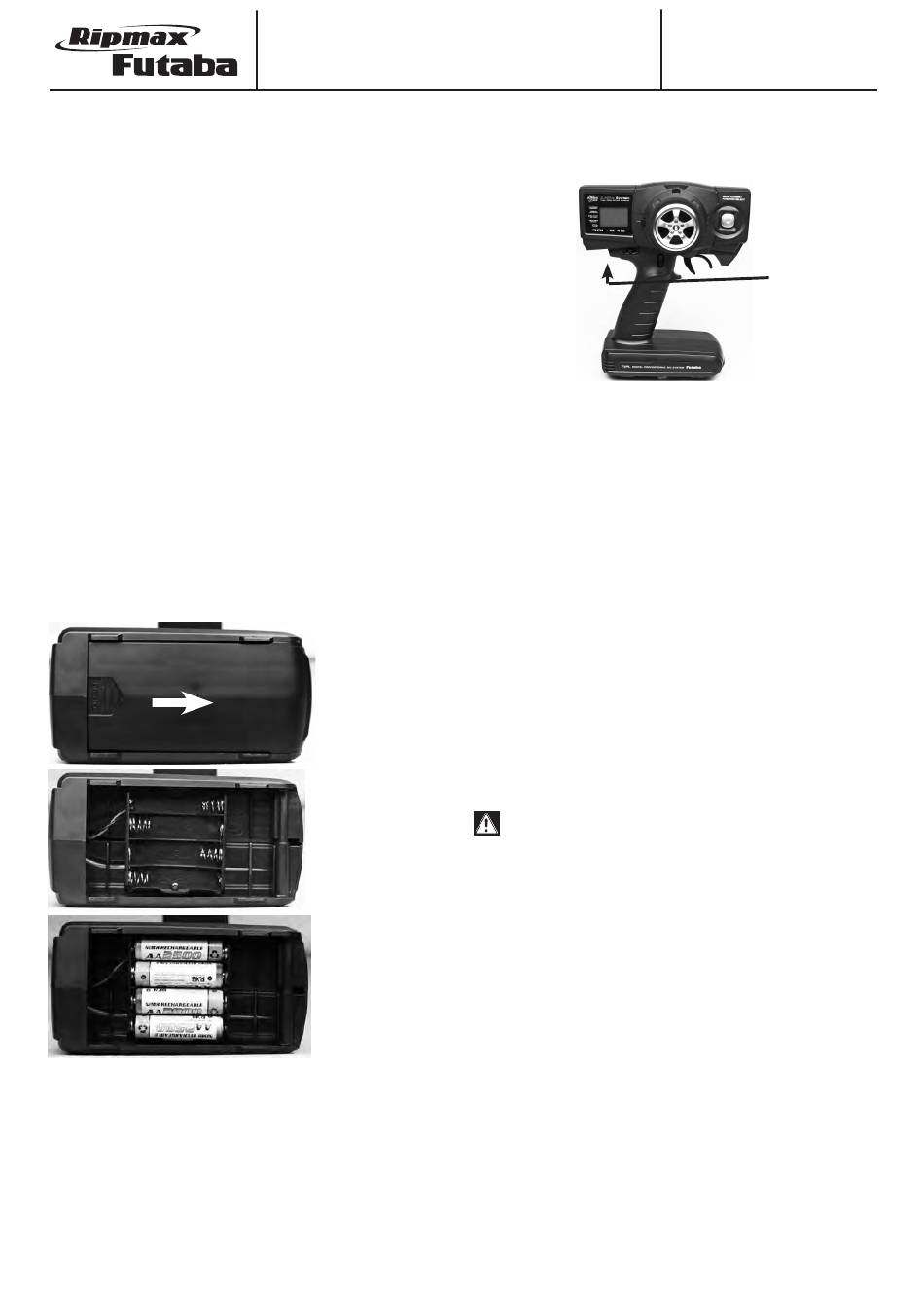

Zum Einsetzen oder
Wechseln der Akku-
zellen öffnen Sie das
Batteriefach.
Dazu den Deckel am
gek e nnz eic h n e te n
Punkt leicht eindrück-
en und in Pfeilrich-
tung schieben.
Legen Sie die 4 Zel-
len ein.
Auf die richtige Po-
lung achten. Danach
das Batteriefach wie-
der schließen.
Den Ladezustand der
Akkus mit Hilfe der
Sender - Spa n nungs-
anzeige über prüfen (siehe Kap. 5.4).
T3PL
5.2
Laden der Akkus
Die Akkuzellen können bequem, ohne sie auszubauen, geladen wer-
den. Dazu befindet sich eine Ladebuchse auf der linken Seite des Sen-
ders unter dem Display. Sender und Empfangsanlage zum Laden der
Akkus ausschalten. Vor der Erstinbetriebnahme den Senderakku voll
aufladen. Beachten Sie hierbei die Ladehinweise des Akkuherstel-
lers.
Für eine Normalladung des empfehlen wir den Netzlader 600mA No.
FBC32D/4EUR.
Für eine Schnellladung des Sender- oder Empfängerakkus setzen
Sie unbedingt ein Ladegerät mit einer automatischen „Delta-Peak" -
Abschaltung ein.
Bei einer Schnellladung des Senderakkus über die Senderlade-
buchse, darf der Ladestrom 1 Ampere nicht überschreiten. Schlie-
ßen Sie die Bananenstecker der Ladekabel immer zuerst am Ladegerät
an. Obwohl die eingebaute Schutzdiode im Sender Schaden bei Verpol-
ung des Ladekabels verhindert, achten Sie trotzdem auf richtige Polung
beim Anschluss.
Nach längerer Lagerzeit (Winterpause), sollten die Akkus vor dem
Betrieb einige Male ent- und geladen werden. Erst danach wird die volle
Kapazität des Akkus erreicht.
Hinweis: Der Entladevorgang muss direkt an den Akkus vorge-
nommen werden, weil die Verpolschutzdiode keine Entladung
über die Ladebuchse zulässt.
Um die Umwelt zu schützen, bringen Sie defekte oder verbrauchte
Akkus zu den entsprechenden, kostenlosen Sammelstellen. Werfen
Sie diese auf keinen Fall in den Hausmüll. Die Akkus werden wieder
aufgearbeitet.
Achtung!
Trockenbatterien nicht laden , es besteht Explosionsgefahr
5.3
Betriebszeiten
Werden die NiMH-Akkuzellen 2000 mAh (No. O-EN-2000AA) einge-
setzt, hat der Sender bei voll aufgeladenem Akku eine Betriebszeit
von ca. 15 Stunden. Dies gilt nicht für den Empfängerakku, hier ist die
Betriebszeit stark abhängig von der Zahl der angeschlossenen Ser-
vos, der Leichtgängigkeit der Steuergestänge, sowie der Häu figkeit der
Steuerbewegungen. Ein Servo nimmt bei laufendem Servomotor zwi-
schen 150 und 600 mA auf, bei ruhendem Motor ca. 5 - 8 mA.
Erreicht das Servo die vom Steuerknüppel angegebene Position,
so schaltet der Motor ab, und das Servo nimmt nur noch den Ruhe-
strom auf. Dabei ist es gleich, ob das Servo in Neutral-, Endstellung
oder in einer Zwischenstellung ist. Achten Sie deshalb darauf, dass die
Gestänge leichtgängig sind und das Servo in seinem Steuerweg nicht
mechanisch begrenzen.
5
2,4 GHz
No. P-CB3PL/2-4G
