Inhaltszusammenfassung für Ripmax Megatech T3PL

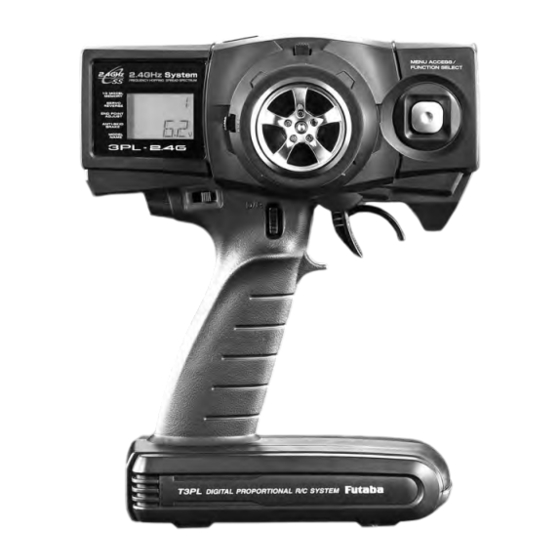

- Seite 1 B EDIE N UN G S AN L E IT UN G Megatech T3PL 2.4 GHz No. P-CB3PL/2-4G...
-
Seite 2: Inhaltsverzeichnis
Diese Fernsteueranlage ist ausschließlich für den Betrieb von funk- Sender T3PL ................4 ferngesteuerten Modellen konzipiert und zugelassen. Empfänger R2004GF ............... 4 Ripmax Ltd. übernimmt keinerlei Haftung bei anderweitiger Verwen- Allgemeine Beschreibung ............. 4 dung. Technische Daten ..............5 4.1. -
Seite 3: Lieferumfang
Sowohl die Einhaltung der Montage- und Betriebsanleitung als auch • Immer zuerst den Empfänger, dann den Sender ausschalten. die Bedingungen und Methoden bei Installation, Betrieb, Verwendung • Führen Sie vor dem Start einen Reichweitentest durch. und Wartung der Fernsteuerkomponenten können von Ripmax Ltd. • Führen Sie einen Funktionstest durch. Prüfen Sie die Laufrichtung nicht überwacht werden. und die Ausschläge der Servos im Modell. -
Seite 4: Bedienelemente
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G digitale Gastrimmung (DT2) digitale Lenkungstrimmung (DT1) Bedienelemente interne Antenne 2.1 Sender T3PL Ein-Aus-Schalter (zum Einschalten Auswahl Taste nach oben schieben) (SELECT) • Menüwechsel durch eine kurze Betäti- Display gung Grundanzeige: • zurück zur Haupt- • Modellnummer anzeige, durch eine • Akkuspannung längere Betätigung Ladebuchse... -
Seite 5: Technische Daten
5.1 Einsetzen der Batterien bzw. Akkus Bei einer Schnellladung des Senderakkus über die Senderlade- Die Megatech T3PL wird ohne Stromquellen ausgeliefert. Im Senderfuß buchse, darf der Ladestrom 1 Ampere nicht überschreiten. Schlie- befindet sich ein Batteriehalter für 4 Trockenbatterien (Mignonzellen 1,5 ßen Sie die Bananenstecker der Ladekabel immer zuerst am Ladegerät... -
Seite 6: Sender Spannungsanzeige / Akkualarm
Der aktuelle Modellname wird für ca. 2 Sekunden Megatech 2,4 GHz T3PL angezeigt No. P-CB3PL/2-4G (L25 - 0 - R25) (30 - 100%) (B25 - 0 - F25) Sender Spannungsanzeige / Akkualarm Anschluss der Empfangsanlage Einschaltdisplay Installieren Sie den Empfänger und die Servos gemäß den folgenden Nach dem Einschalten des Senders wird die Abbildungen. -
Seite 7: Funktion Der Sender-Bedienelemente
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G Funktion der Sender-Bedienelemente Trimmung (TRM-CH1 bzw. 4) Gashebel Hinweis: Durch Ziehen des Gashebels nach hinten bewegt sich das Modell vor- Erst nachdem das „4WS“ oder das „BRK“ Menü aktiviert wurde, wärts. wird die Einstellungsfunkion für Kanal 4 im Hauptmenü angezeigt (siehe Kap.12.8) . -
Seite 8: Gastrimmung (Trm-Ch2)
Sender einschalten Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G Sender einschalten Gastrimmung (TRM-CH2) 10.3 Überprüfung der Einstellungen Überprüfungen am Sender vor Einbau in ein Modell. Trimm. Lenkung Trimmung Bei der Einstellung der Gasfunktion muss zuerst das Gestänge so Schritt 1: Modellspeicher überprüfen justiert werden, dass sich der Vergaser in der Leerlaufstellung befindet. -
Seite 9: Eingabe Von Modelldaten
, wird der Modell- links rechts speicher gelöscht und auf Reset Werkseinstellung zurückgestellt Auswahltaste Modellname 11.2 Menüstruktur der Megatech T3PL Durch Halten der Auswahltaste Hinweis: ABS Funktion für 2 Sekunden nach oben ABS Zyklus Geschwindigkeit OFF: abgeschaltet Servoumpolung, EPA,... -
Seite 10: Softwarefunktion
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G Softwarefunktionen 12.3 Servoumpolung (REV-CH1-4) 12.1 Dual-Rate Lenkung (D/R-CH1) Mit dieser Funktion lassen sich die Drehrichtungen der Servos elektro- Sender einschalten nisch umpolen. Dadurch muss bei der Montage des Servos im Modell Mit dieser Funktion können Sie den Steuerweg für das Lenkservo keine Rücksicht auf die Drehrichtung ge nom men werden. -
Seite 11: Abs-Funktion (Abs), Stotterbremse
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G Trimm. Lenkung Trimmung Gas D/R Lenkung Endpunkteinstellung Gas (EPA) Endpunkteinstellung Gas (EPA) Der aktuelle Modellname wird für ca. 2 Sekunden 12.6 Modellname (NAME) angezeigt Einstellbereich Diese Funktion erlaubt jeden der 10 Modellspeicher individuell zu 0-120% benennen, damit Sie die einzelnen Modelle unterscheiden können. -
Seite 12: Crawler Funktion (4Ws/Brk)
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G 12.7 Crawler Funktion (4WS bzw. BRK) Besonders bei Trial Fahrzeugen ist diese Funktion sehr hilfreich, bei aktivierter Crawler Funktion wird beim Lenk vorgang der Kanal 1 und 4 gemischt. Dabei wird mit dem 1. Kanal die Vorderrad Lenkung und mit dem 4. -
Seite 13: Tipps Zum Einbau Der Empfangsanlage
Megatech 2,4 GHz T3PL No. P-CB3PL/2-4G Tipps zum Einbau der Empfangsanlage 13.3 Servoeinbau / Servowege / Servohebel 13.1 Empfängerantenne Zum Befestigen der Servos auf jeden Fall die beigefügten Gummi tüllen und Messingnieten verwenden. Beim Festschrauben der Servos beach- Die Empfängerantenne ist direkt am Empfänger ange schlossen. Die ten, dass die Schrauben nur so fest angezogen werden, dass die Mes- Länge beträgt ca. -
Seite 14: Einbau Der Gestänge
Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig, ist die Verpflichtung der Fa. Ripmax zur Lei- stung von Schadensersatz, gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem schadensstiftenden Ereignis unmit- telbar beteiligten Warenmenge der Fa. -
Seite 15: Allgemeinzuteilung
Megatech 2,4 GHz T3PL Allgemeinzuteilung No. P-CB3PL/2-4G 19. Allgemeinzuteilung 15. ALLGEMEINZUTEILUNG Auf der Betriebsfrequenz 2.400...2.483,5 MHz ist der Betrieb von Funkanlagen anmelde- und gebührenfrei. Hier wurde eine Allge- meinzuteilung von Frequenzen für die Nutzung durch die Allgemeinheit von der Bundesnetzagentur erteilt. -
Seite 16: Service Adressen
Tel: 020 8282 7500 Tel: +49(0)7231 46 94 10 Fax: 020 8282 7501 Email: info@rc-service-support.de Email: mail@ripmax.com Website: www.ripmax.com 40-5757 Irrtum und technische Änderungen vorbehalten Copyright Ripmax 2015 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Ripmax Ltd.
