Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
8622754
8622754
1.0
1.0
B3602146
B3602146
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
Freisprechanlage
Freisprechanlage
Freisprechanlage- 8622754 - V1.0
Seite 1 / 33
Werbung
Verwandte Anleitungen für Volvo M3602574
Inhaltszusammenfassung für Volvo M3602574
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 8622754 8622754 Freisprechanlage Freisprechanlage B3602146 B3602146 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 1 / 33...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 A0000163 A0000161 M3602574 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 2 / 33...
- Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3602626 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 3 / 33...
- Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3602627 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 4 / 33...
- Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903021 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 5 / 33...
- Seite 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden A3903163 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 6 / 33...
- Seite 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903606 © Volvo Car Corporation Freisprechanlage- 8622754 - V1.0 Seite 7 / 33...
-
Seite 8: Einleitung
Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden EINLEITUNG Vor Beginn der Montage ist die gesamte Anweisung durchzulesen. Anmerkungen und Warnhinweise dienen Ihrer Sicherheit und einer Minimierung der Gefahr, dass Teile bei der Montage beschädigt werden. Vor Beginn der Montage ist sicherzustellen, dass alle in der Anweisung angegebenen Werkzeuge griffbereit sind. - Seite 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Armaturenbrettvorbereitungen Armaturenbrettvorbereitungen Abbildung 2A gilt für Fahrzeuge, die mit einem Mittelkonsolenfach ausgestattet sind Die Einfassung des Ablagefachs vorsichtig ausbauen. Erst die Einfassung mit einem Dichtungswerkzeug abhebeln Die vier Schrauben um das Ablagefach herum entfernen. Das Fach beiseite legen.
- Seite 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3902887 Das Lenkrad in der untersten, hintersten Stellung verriegeln Die Gummidichtung von der oberen Lenkradhülle entfernen, indem die 5 Rasten vorsichtig mit einem Dichtungswerkzeug losgestemmt werden. M8503054 Die zwei Clips (2) an der Unterkante des Kombinationsinstruments abhebeln.
- Seite 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3800760 Die Halterung für den Handapparathalter einbauen Die Halterung für den Handapparathalter einbauen Die Schraube (1), die den halbkreisförmigen Abschnitt des Armaturenbretts über dem Kombinationsinstrument sichert, entfernen Den Halter des Handapparats und die Halterung (2) aus dem Satz nehmen Die Halterung mit den an der Rückseite verlegten Leitungen wie...
- Seite 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Das letzte Loch mit einem Bohrer mit einem Durchmesser von 5 mm (13/64") herausbohren Die Halterungsplatte (5) durch das Loch im Armaturenbrett einführen Die Halterung mit einer Schraube (4) aus dem Satz sichern.
- Seite 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903000 Die Verkleidung um den Gangwahlhebel herum entfernen. Zuerst die Rasten an der Vorderseite der Verkleidung eindrücken. Die Verkleidung nach oben anheben, erst an der Vorderkante und dann an der Hinterkante. M4302463 Die zwei Schrauben von der Bedienungskonsole der Klimatisierung entfernen.
- Seite 14 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Bedienungskonsole der Klimatisierung lösen, indem diese nach unten gezogen wird, wobei der gleiche Winkel beibehalten werden muß. Hierzu kann ein gewisser Kraftaufwand erforderlich sein, da die Verkleidung sehr fest angebracht ist Die Anschlußklemmen auf der Rückseite der Bedienungskonsole...
- Seite 15 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Handapparathalter einbauen Die Halterungsplatte (1) und die Abdeckung (2) an der Halterung (4) mit der Schraube (3) aus dem Satz einbauen. Noch nicht vollständig anziehen Die Befestigungsplatte (5) des Handapparathalters mit den Schrauben (6) aus dem Satz sichern Die Schraube (3) anziehen.
- Seite 16 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903171 M3903607 Den Kabelbaum einbauen Den Kabelbaum einbauen Das T-Kabel (1) aus dem Satz nehmen. Eine der Anschlußklemmen an die entsprechende Anschlußklemme (2) anschließen, die vom Radio abgeklemmt wurde Den Kabelbaum aus dem Satz nehmen. Die Anschlußklemme (3) an das T-Kabel anschließen.
- Seite 17 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden D3602188 Die Abdeckung (1) und die Schrauben (2) für die vorderen Befestigungen im Fahrersitz entfernen. Im Satz befinden sich neue Schrauben Den Sitz etwas nach hinten neigen, so daß die Leitungen unter dem Teppich verlegt werden können.

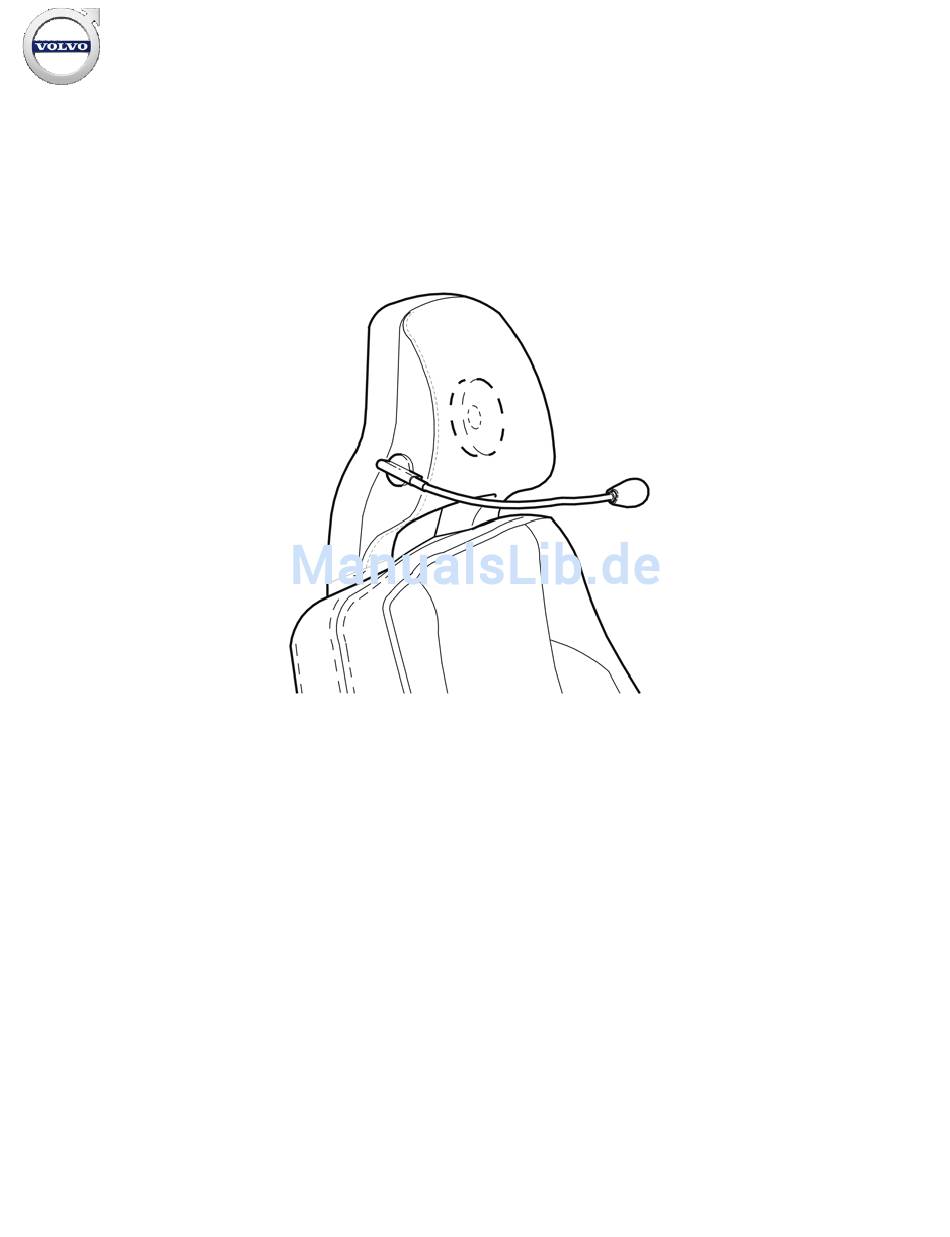

- Seite 18 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden S3900558 Dies gilt nicht für Fahrzeuge mit Lederpolsterung Den Bezug von der Kopfstütze entfernen. Wenn die Reißverschlußraste am Reißverschluß fehlt, die Zähne an den Enden des Reißverschlusses trennen. Anschließend den Reißverschluß auseinanderziehen.
- Seite 19 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden A3601076 Den Reißverschluß schließen. Wenn keine Reißverschlußraste vorhanden ist, eine passende Reißverschlußraste aus dem Satz verwenden. Den Reißverschluß wieder schließen. Die Enden beispielsweise mit Heftklammern verschließen Die Reißverschlußenden in die Innenseite des Bezugs drücken.
- Seite 20 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden scharfen Kanten unter dem Sitz in Berührung kommt. A3601885 Den Kasten der Freisprecheinrichtung anschließen Den Kasten der Freisprecheinrichtung anschließen Gilt für Nokia Die Adapterplatte (1) an der Halterung (2) anbringen. Die Schrauben (3) und Muttern (4) verwenden.
- Seite 21 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden der Adapterplatte (5) sichern. Die Abdeckung (4) anbringen. M3602625 Kabelverlauf und Anschluß an das Zubehörelektronikmodul Kabelverlauf und Anschluß an das Zubehörelektronikmodul Gilt für den V70 Die hinteren Rückenlehnen nach vorne klappen. M8503059 Gilt für den V70...
- Seite 22 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für den S60 Das linke Sitzkissen (1) vom Rücksitz entfernen. Erst die Vorderkante des Sitzkissens hochziehen. Das Kissen nach vorne ziehen. Dann das Sitzkissen herausheben. D8503390 Gilt für den S60 Die linke hintere Rückenlehne nach vorne klappen Den Sicherheitsgurt aus der Führung (1) entfernen.
- Seite 23 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für den S60 Das linke Seitenkissen entfernen. Erst die Rasten (1) an der Oberseite der Rückseite des Seitenkissens eindrücken. Das Kissen etwas herausziehen Das Kissen mit beiden Händen festhalten. Entgegen dem Uhrzeigersinn drehen, bis die Rasten an der Innenseite gelöst...
- Seite 24 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für den V70 Beide Bodenluken entfernen. Zuerst die Hinterkanten der Bodenluken leicht anheben. Dann die Luken nach hinten aus ihren Befestigungen ziehen. M8502718 Gilt für den V70 Die faltbaren Verkleidungen an der linken und rechten Seite des Laderaums entfernen.
- Seite 25 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503130 Gilt für den V70 Das Ablagefach unter der hinteren Bodenluke entfernen, indem der Clip auf der linken und rechten Seite um 90° gedreht wird. Den Kasten herausheben. M8503121 Gilt für den S60 Den Laderaumteppich an der Hinterkante entfernen.
- Seite 26 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503481 Gilt für den S60 Den gesamten Laderaumteppich etwas nach vorne schieben. Etwas drehen, um den Teppich durch die Heckklappenöffnung zu entfernen Den Laderaumteppich entfernen. M8503482 Gilt für den S60 Die Mitte der Clips an der Unterseite der faltbaren Seitenverkleidung an der linken Seite eindrücken.
- Seite 27 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schwellerzierverkleidung gerade nach oben ziehen, bis sich die vier Clips an der Unterseite lösen. Die M8503264 Schwellerzierverkleidung entfernen. Gilt für den S60 Die Clips (1) von der linken vorderen Seitenverkleidung im Laderaum entfernen.
- Seite 28 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Die Schwellerzierverkleidung der Heckklappe an der linken Seite hochziehen. Das Kabel zwischen dem Bodenträger und der Schwellerzierverkleidung einführen Das Kabel soweit wie möglich zum hinteren Querträger schieben. Sicherstellen, daß das Kabel nicht eingeklemmt wird Das Kabel am vorhandenen Kabelbaum zum hinteren Querträger...
- Seite 29 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3702544 Gilt für den S60/V70 Das Zubehörelektronikmodul aus der Halterung anheben. M3702528 Gilt für den S60/V70 Die große Anschlußklemme vom Zubehörelektronikmodul abklemmen. Erst Raste (A) eindrücken. Den schwarzen Verriegelungsgriff (B) in Pfeilrichtung ziehen, bis es klickt Die Anschlußklemme vom Zubehörelektronikmodul abklemmen.
- Seite 30 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Den Schalter herausdrücken. M3702530 Gilt für den S60/V70 Das vorverlegte Kabel an die Anschlußklemme des Zubehörelektronikmoduls an Klemme 11 anschließen. Hinweis! Die Nummermarkierungen befinden sich an der Ober- und Unterseite des schwarzen Schalters. Die Markierungen sind jedoch sehr klein, also beim Anbringen des Kabels vorsichtig vorgehen.
- Seite 31 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Tipp Die Antenne gemäß den separaten Einbauanweisungen anbringen. Den Fahrersitz etwas nach hinten neigen Den Kasten der Freisprecheinrichtung und die Halterung mit der Befestigung über dem Schraubenloch in der rechten vorderen Befestigung für den Fahrersitz positionieren Den Sitz zu den Befestigungen hin nach unten klappen.
- Seite 32 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Gilt für Fahrzeuge mit einem mittig eingebauten Lautsprecher Die Anschlußklemme an den Lautsprecher anschließen Den Lautsprecher und die Halterung wieder einbauen. Den Lautsprecher und die Halterung mit den vier Schrauben anziehen Den Lautsprechergrill wieder anbringen.
- Seite 33 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Abbildung 60 A gilt für den T28 Wenn die Abdeckung sich verfängt: Den äußeren Abschnitt (1) des Autotelefonhalters entfernen Die Schraube (2) ein wenig lösen, so daß der Zwischenabschnitt (3) des Autotelefonhalters in seiner...
