Viktig information

OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
Allmänt
Med SOLAR 42 kan din klimatanläggning tillsammans
med:
VPAS anslutas till solvärme för att få solvärme till
■
varmvattenladdning.
VPBS (enbart F1145/F1155/SMO40) anslutas till solvär-
■
me för att få solvärme till varmvattenladdning.
VPB (beredare för varmvattenladdning via värmeväx-
■
lare) styra laddning från solfångaren.
Se "Kompatibla produkter" nedan för att se vilka anlägg-
ningar SOLAR 42 kan anslutas till.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din klimatanläggning.
Lägsta mjukvaruversion som krävs är 1031.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.
Kompatibla produkter
■
F1145
■
F1155
Innehåll
4 st Buntband
1 st Apparatlåda (innehållandes AA5, FA1 och X1).
2 st Värmeledningspasta
1 st Aluminiumtejp
1 st Isoleringstejp
1 st Temperaturgivare (BT54), svart
1 st Temperaturgivare, högtemp (BT53), transparent
SOLAR 42 | SE
Svenska
■
F1345
■
F1355
■
SMO 40

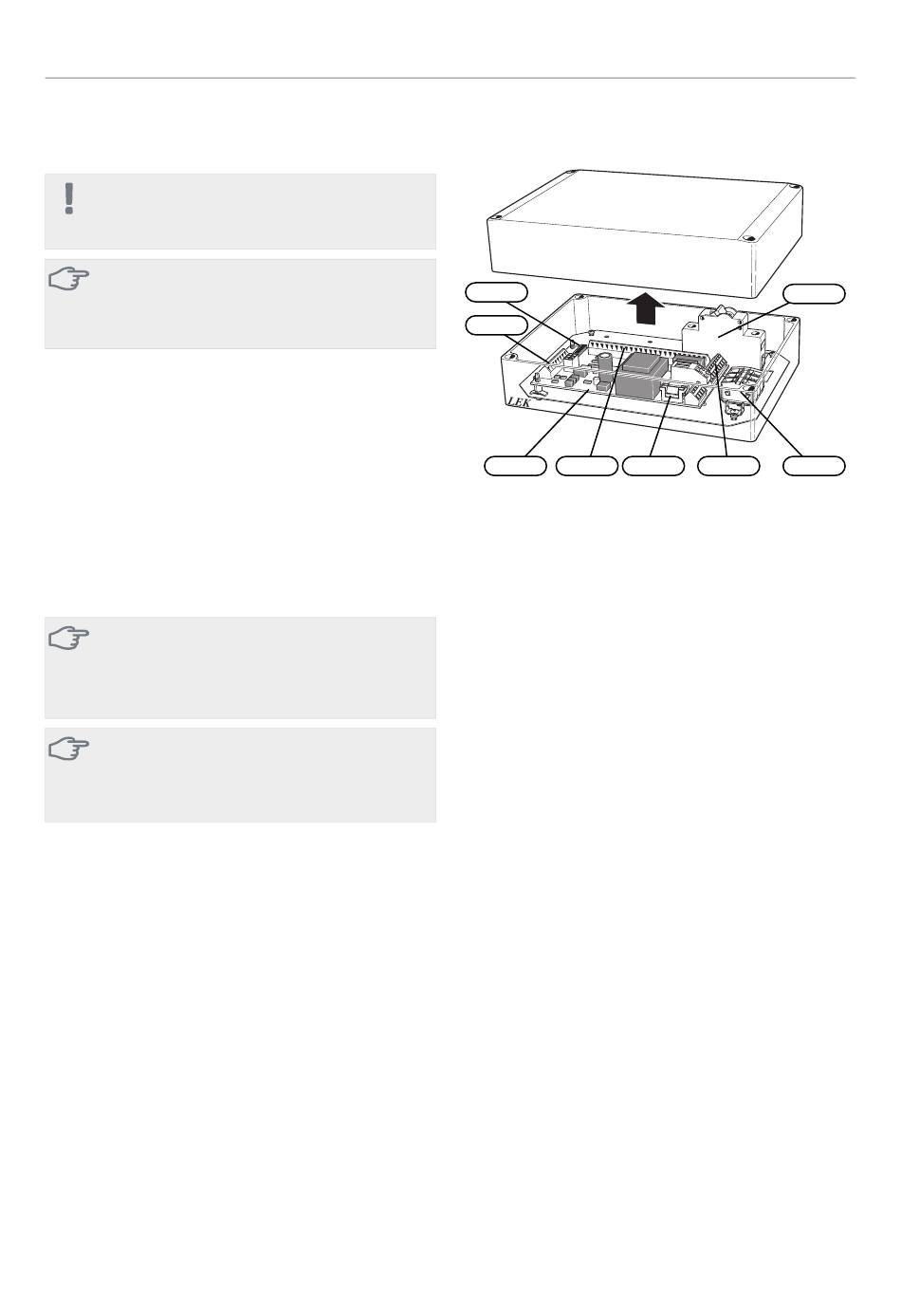

Komponentplacering apparatlåda (AA25)
AA5-S2
AA5-X4
AA5 AA5-X2 AA5-F1
Elkomponenter
FA1 Automatsäkring, 10A
X1 Anslutningsplint, spänningsmatning
AA5 Tillbehörskort
AA5-X2 Anslutningsplint, givare och extern blocke-
ring
AA5-X4 Anslutningsplint, kommunikation
AA5-X9 Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-S2 DIP-switch
AA5-F1 Finsäkring, T4AH250V
Beteckningar i komponentplacering enligt standard IEC
81346.
Röranslutning
Laddpump
Placera laddpumpen (GP4) på returledningen till sol-
■
fångaren enligt principschema.
FA1
AA5-X9 X1
