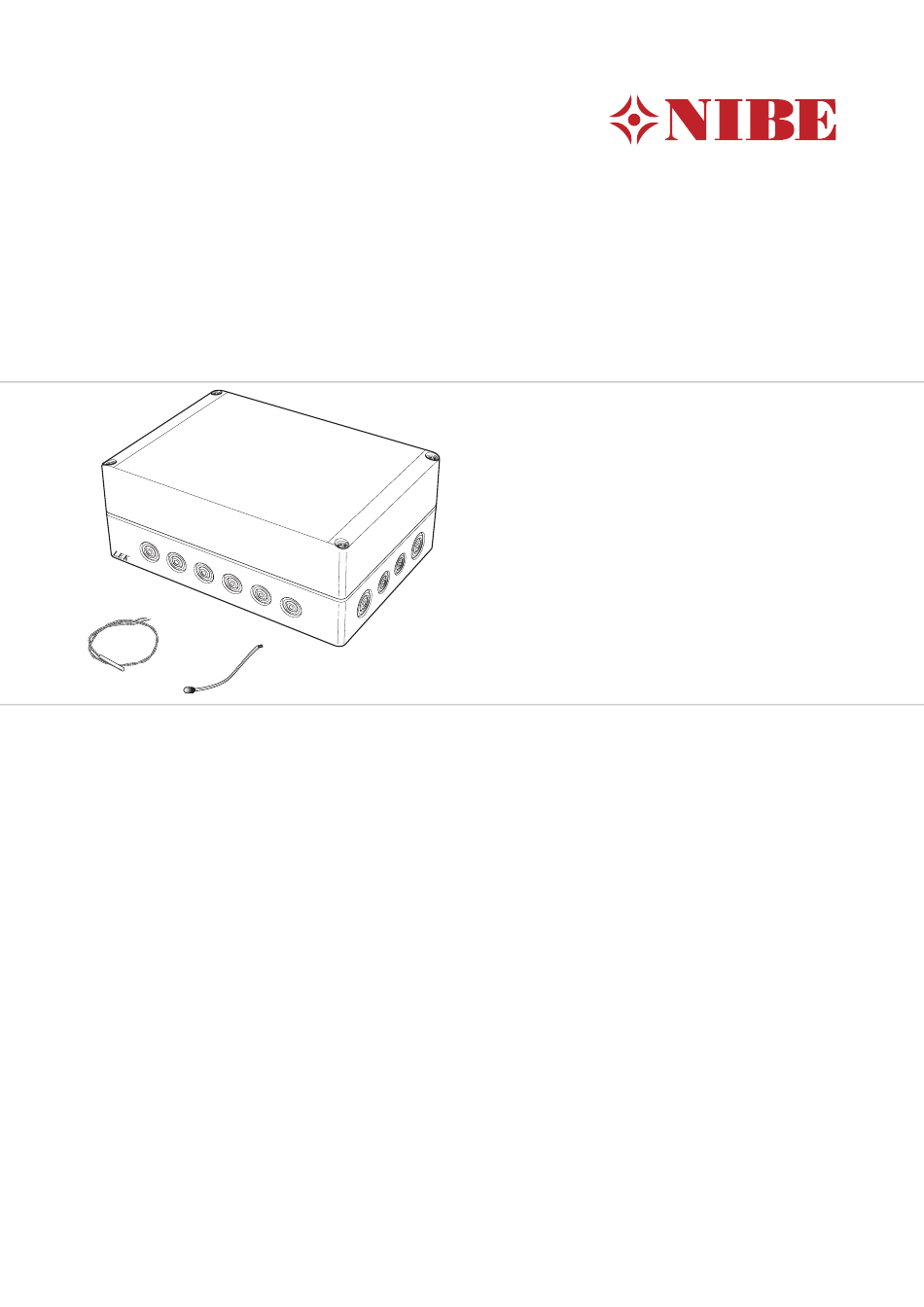

- Seite 1 SOLAR 41 Installatörshandbok Dockningssats Installer manual Docking kits Installateurhandbuch Anschlussatz Asentajan käsikirja Liitäntäsarja IHB 1712-3 031560...
- Seite 19 1 St. Fühler, Hochtemp. (BT53), durchsichtig 1 St. Kollektoranschlussrohr 1 St. Gerade O-Ringkupplung 1 St. T-Rohrkupplung 2 St. O-Ringe Ø 15 mm 6 St. O-Ringe Ø 22 mm 2 St. Klemmringe 1 St. Verstärkungshülse Ø 15 mm SOLAR 41 | DE...
- Seite 20 Rohranschlüsse Rohr kürzen F370/F470 ist in zwei Ausführungen erhältlich: mit O- Ringanschlüssen und mit Klemmringanschlüssen. Der Anschluss von SOLAR 41 unterscheidet sich je nach der F370/F470-Variante, mit der SOLAR 41 verbunden wer- den soll. F370/F470 mit O-Ringanschlüssen Fahren Sie bei einer Neuinstallation direkt mit Punkt 6 fort.
- Seite 21 8. Verbinden Sie das Eintrittsrohr vom Speichertank mit dem Anschlussrohr (Abb. B) am Anschluss XL8 und den Rücklauf mit dem freien Anschluss an der T-Rohrkupplung (Abb. A). Die Winkelverbindung wird ersetzt LE K QM20 QM32 QM31 SOLAR 41 | DE...
- Seite 22 Sicherheitsventil, Solar Brauchwasserspeicher mit Rohrwärmeübertra- Umwälzpumpe, Solar Solarkollektor QM43 - Absperrventil QM45 RM3 - RM4 Rückschlagventil Bezeichnung der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. Prinzipskizze F370/F470 mit SOLAR 41 -EB100 -EP30-BT53 -EP8 -FN1 -EP30 -EP30 -CM5 -GP30 -AA25 -RM5 -GP15...
-
Seite 23: Elektrischer Anschluss
Der Solarkollektorfühler (BT53) wird im Tauchrohr des ■ Das Hauptprodukt darf bei der Installation von Solarkollektors am Solarkollektorauslass platziert. SOLAR 41 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende dieses Installateur- handbuchs. Anschluss der Kommunikationsleitung Tauchrohr Dieses Zubehör umfasst eine Zubehörplatine (AA5), die... -
Seite 24: Übersicht Zubehörplatine (Aa5)
Gerätegehäuse Extern ACHTUNG! Die Fühlerkabelverbindung muss IP54 entspre- chen. Solarspeicherfühler (BT54) Verbinden Sie den Fühler (Solarspeicher) mit AA5-X2:21- Fühler, Solaroberseite (BT55) Verbinden Sie den Fühler (Solaroberseite) mit AA5-X2: 19-20. -X10 BT53 BT54 BT55 GP15 Extern Gerätegehäuse SOLAR 41 | DE... -
Seite 25: Dip-Schalter
Anschluss einer eventuellen Solarkollektorkühlung Verbinden Sie die Solarkollektorkühlung (falls vorhan- den) mit AA5-X9:3 (N) und AA5-X9:4 (230V). Gerätegehäuse Extern Solarkollektorkühlung DIP-Schalter Der DIP-Schalter (S2) an der Zusatzplatine (AA5) im Ge- rätegehäuse (AA25) ist wie folgt einzustellen. SOLAR 41 | DE... -
Seite 26: Programmeinstellungen
Programmeinstellungen Die Programmeinstellung von SOLAR 41 kann per Star- tassistent oder direkt im Menüsystem vorgenommen werden. ACHTUNG! Siehe auch Installateurhandbuch für F370/F470. ACHTUNG! Dieses Zubehör kann eine Aktualisierung der Software in Ihrer Wärmepumpe erforderlich machen. Als Wärmepumpensoftware wird mindestens Programmversion 901 benötigt.
