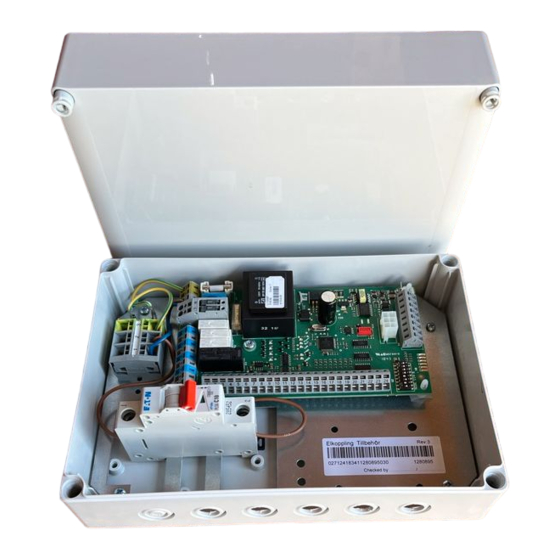

- Seite 1 SOLAR 42 Installatörshandbok SOLAR 42 Installer manual SOLAR 42 Installateurhandbuch SOLAR 42 Asentajan käsikirja SOLAR 42 IHB 1711-5 031887...
-
Seite 3: Viktig Information
Vid denna symbol finns viktig information om vad du ska tänka på när du sköter din anlägg- AA5-X4 ning. Allmänt Med SOLAR 42 kan din klimatanläggning tillsammans med: VPAS anslutas till solvärme för att få solvärme till ■ varmvattenladdning. AA5-X2... - Seite 4 Temperaturgivarna monteras med värmeledningspasta och fixeras med buntband. OBS! Givar- och kommunikationskablar får ej förläg- gas i närheten av starkströmsledning. OBS! Se manual för VPBS för mer information. Lämpliga flöden/solfångararea Rekommenderat flöde är 50 l/h per m solfångaryta. SOLAR 42 | SE...
- Seite 5 Säkerhetsventil, sol Cirkulationspump, sol QM43–45 Avstängningsventil RM3–4 Backventil AA25 Tillbehörskort SOLAR 42 BT53 Givare, solfångare BT54 Givare, solslinga Varmvattenkomfort Tillbehörskort BT70 Temperaturgivare, varmvatten fram Blandningsventil, varmvatten GP11 Cirkulationspump, varmvattencirkulation RM23 Backventil RN20 Trimventil Övrigt Manometer, köldbärarsida SOLAR 42 | SE...
- Seite 6 Principschema F1145/F1155 med VPBS och SOLAR 42 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -QM34 -HQ1 -CP10 -QM32 -EB100 -EP30-BT53 -EP8 -EB100-BT6 -EP30 -BT54 -EP12 -EP30 -CM5 -GP30 -AA5 -RM4 -RM3 -FL4 -GP4 -QM44 -QM45 -QM43 Principschema F1345 med VPAS och SOLAR 42...
- Seite 7 -EB100-QN10 -EP30 -QZ2 -EP14 -BT54 -RM12 -QM55 -FL10 -FL12 -QZ4 -QM50 -RM10 -CM5 -GP30 -RM4 -RM3 -EP12 -FL4 -GP4 -QM44 -QM45 -QM43 Principschema SMO 40 med luftvattenvärmepump, tillsats efter QN10, VPBS och SOLAR 42 -AA25- GP12 SOLAR 42 | SE...
- Seite 8 -X10 1 2 3 4 Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. Klimatanläggningen ska vara spänningslös vid installation av SOLAR 42. Elkopplingsversioner F1345 F1345 utan 2.0 F1345 med 2.0/F1355 F1345 har olika elinkopplingar beroende på när värme- pumpen tillverkades. För att se vilken elinkoppling som gäller för din F1345, kontrollera om beteckningen "2.0"...
- Seite 9 Anslutning av matning Anslut spänningsmatningen till plint X1 enligt bild. Externt AA25 AA25 Externt 230V 50Hz AA5-X2 Anslutning av cirkulationspump (GP4) Anslut cirkulationspumpen (GP4) till AA5-X9:2 (230 V), AA5-X9:1 (N) och X1:3 (PE). AA25 Externt AA5-X9 SOLAR 42 | SE...
-
Seite 10: Tekniska Uppgifter
Anslutning av eventuell solpanelskylning Programinställningar Anslut solpanelskylningen (om sådan finns) till AA5-X9:3 Programinställningen av SOLAR 42 kan göras via start- (N) och AA5-X9:4 (230 V). guiden eller direkt i menysystemet. AA25 Externt TÄNK PÅ! Se även Installatörshandboken för huvudproduk- ten. -
Seite 11: Pipe Connections
This symbol indicates important information about what you should observe when maintain- AA5-X4 ing your installation. General With SOLAR 42, your climate unit can, together with: VPAS can be connected to solar heating for hot water ■ charging. AA5-X2 AA5-F1... - Seite 12 NOTE Sensor and communication cables must not be placed near power cables. NOTE See manual for VPBS for more information. Suitable flows/solar panel area Recommended flow is 50 l/h per m solar panel area. SOLAR 42 | GB...
- Seite 13 External electrical additional heat FL10 Safety valve, heating medium side QM42–43 Shut-off valve, heating medium side RN11 Trim valve EP30 Solar heating installation/SOLAR 42 Solar panel GP30 Pump station Expansion vessel, closed Safety valve, solar Circulation pump, solar QM43–45 Shut-off valve RM3–4...
- Seite 14 Outline diagram F1145/F1155 with VPBS and SOLAR 42 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -QM34 -HQ1 -CP10 -QM32 -EB100 -EP30-BT53 -EP8 -EB100-BT6 -EP30 -BT54 -EP12 -EP30 -CM5 -GP30 -AA5 -RM4 -RM3 -FL4 -GP4 -QM44 -QM45 -QM43 Outline diagram F1345 with VPAS and SOLAR 42...
- Seite 15 -EP14 -BT54 -RM12 -QM55 -FL10 -FL12 -QZ4 -QM50 -RM10 -CM5 -GP30 -RM4 -RM3 -EP12 -FL4 -GP4 -QM44 -QM45 -QM43 Outline diagram SMO 40 med air/water heat pump, addition after QN10, VPBS and SOLAR 42 -AA25- GP12 SOLAR 42 | GB...
-
Seite 16: Electrical Connection
If several accessories are to be connected, or are already AA5-X4 connected, the following cards must be connected in -X10 series with the previous card. Use cable type LiYY, EKKX or similar. SOLAR 42 | GB... - Seite 17 Connect the power supply to terminal block X1 as illus- External trated. AA25 AA25 External 230V 50Hz AA5-X2 Connection of the circulation pump (GP4) Connect the circulation pump (GP4) to AA5-X9:2 (230 V), AA5-X9:1 (N) and X1:3 (PE). AA25 External AA5-X9 SOLAR 42 | GB...
-
Seite 18: Program Settings
Connecting solar panel cooling Program settings Connect solar panel cooling (if applicable) to AA5-X9:3 Program setting of SOLAR 42 can be performed via the (N) and AA5-X9:4 (230 V). start guide or directly in the menu system. AA25 External Caution Also see the Installer Manual for the main product. - Seite 19 Dieses Symbol kennzeichnet wichtige Informa- tionen, die bei der Pflege der Anlage zu beach- AA5-S2 ten sind. AA5-X4 Allgemeines Mit SOLAR 42 kann Ihre Klimaanlage zusammen mit: VPAS Speicher an eine Solarkollektoranlage angeschlos- ■ sen werden, um eine Brauchwasserbereitung mit Sola- renergie durchzuführen. AA5-X2...
- Seite 20 Kabelbinder fixiert. HINWEIS! Fühler- und Kommunikationskabel dürfen nicht in der Nähe von Starkstromleitungen verlegt werden. HINWEIS! Weitere Informationen entnehmen Sie den Handbuch für VPBS. Geeignete Durchflusswerte/Solarkollektorfläche Der empfohlene Volumenstrom beträgt 50 l/h pro m Solarkollektorfläche. SOLAR 42 | DE...
- Seite 21 GP30 Pumpstation Ausdehnungsgefäß, geschlossen Sicherheitsventil, Solar Umwälzpumpe, Solar QM43–45 Absperrventil RM3–4 Rückschlagventil AA25 Zubehörplatine SOLAR 42 BT53 Solarkollektorfühler BT54 Solarspeicherfühler Brauchwasserkomfort Zubehörplatine BT70 Brauchwasservorlauffühler Mischventil, Brauchwasser GP11 Umwälzpumpe, Brauchwasserzirkulation RM23 Rückschlagventil RN20 Regulierventil Sonstiges Manometer, Wärmequellenseite SOLAR 42 | DE...
- Seite 22 Prinzipskizze F1145/F1155 mit VPBS und SOLAR 42 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -QM34 -HQ1 -CP10 -QM32 -EB100 -EP30-BT53 -EP8 -EB100-BT6 -EP30 -BT54 -EP12 -EP30 -CM5 -GP30 -AA5 -RM4 -RM3 -FL4 -GP4 -QM44 -QM45 -QM43 Prinzipskizze F1345 mit VPAS und SOLAR 42...
- Seite 23 -EB100-QN10 -EP30 -QZ2 -EP14 -BT54 -RM12 -QM55 -FL10 -FL12 -QZ4 -QM50 -RM10 -CM5 -GP30 -RM4 -RM3 -EP12 -FL4 -GP4 -QM44 -QM45 -QM43 Prinzipskizze SMO 40 mit Luft-/Wasserwärmepumpe, Zusatzheizung nach QN10, VPBS und SOLAR 42 -AA25- GP12 SOLAR 42 | DE...
-
Seite 24: Elektrischer Anschluss
Bei der elektrischen Installation und beim Verle- gen der Leitungen sind die geltenden Vorschrif- ten zu berücksichtigen. Das Klimatisierungssystem darf bei der Installa- tion von SOLAR 42 nicht mit Spannung versorgt werden. F1345 ohne 2.0 F1345 mit 2.0/F1355 Elektroanschlussversionen F1345 F1345 verfügt je nach Herstellungsort der Wärmepumpe... - Seite 25 Verbinden Sie die Spannungsversorgung mit Klemme BT53 BT54 X1, siehe Abbildung. AA25 Extern 230V 50Hz Extern AA25 AA5-X2 Anschluss der Umwälzpumpe (GP4) Verbinden Sie die Umwälzpumpe (GP4) mit AA5-X9:2 (230 V), AA5-X9:1 (N) und X1:3 (PE). AA25 Extern AA5-X9 SOLAR 42 | DE...
-
Seite 26: Programmeinstellungen
Anschluss einer eventuellen Programmeinstellungen Solarkollektorkühlung Die Programmeinstellung von SOLAR 42 kann per Star- Verbinden Sie die Solarkollektorkühlung (falls vorhan- tassistent oder direkt im Menüsystem vorgenommen den) mit AA5-X9:3 (N) und AA5-X9:4 (230 V). werden. AA25 Extern ACHTUNG! Siehe auch Installateurhandbuch für das Hauptprodukt. - Seite 27 MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. AA5-S2 AA5-X4 Yleistä SOLAR 42:n avulla lämmitysjärjestelmäsi voi yhdessä: VPAS:n kanssa liittää aurinkokeräimeen käyttöveden ■ lämmittämiseksi aurinkoenergialla. VPBS (vain F1145/F1155/SMO40) voidaan liittää aurin- ■ kokeräimeen käyttöveden lämmittämiseksi aurinkoe-...
- Seite 28 Anturi, aurinkokierukka (BT54) asennetaan anturiput- ■ keen UA3 (VPBS). Lämpötila-anturit asennetaan lämmönjohtotahnan kanssa ja kiinnitetään nippusiteillä. HUOM! Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. HUOM! Lisätietoa on VPBS:n käyttöohjeessa. Sopiva virtaama/aurinkokeräimen ala Suositeltu virtaus on 50 l/h aurinkokeräin-m kohti. SOLAR 42 | FI...
- Seite 29 Varoventtiili, aurinko Kiertovesipumppu, aurinko QM43–45 Sulkuventtiili RM3–4 Takaiskuventtiili AA25 Lisävarustekortti SOLAR 42 BT53 Lämpötila-anturi, aurinkokeräin BT54 Lämpötila-anturi, aurinkokierukka Käyttövesimukavuus Lisävarustekortti BT70 Lämpötila-anturi, käyttövesi meno Sekoitusventtiili, käyttövesi GP11 Kiertopumppu, käyttövesikierto RM23 Takaiskuventtiili RN20 Säätöventtiili Muut Painemittari, lämmönkeruupuoli SOLAR 42 | FI...
- Seite 30 Periaatekaavio F1145/F1155, VPBS ja SOLAR 42 -EB100-BT1 -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -QM34 -HQ1 -CP10 -QM32 -EB100 -EP30-BT53 -EP8 -EB100-BT6 -EP30 -BT54 -EP12 -EP30 -CM5 -GP30 -AA5 -RM4 -RM3 -FL4 -GP4 -QM44 -QM45 -QM43 Periaatekaavio F1345, VPAS ja SOLAR 42...
- Seite 31 -EB100-QN10 -EP30 -QZ2 -EP14 -BT54 -RM12 -QM55 -FL10 -FL12 -QZ4 -QM50 -RM10 -CM5 -GP30 -RM4 -RM3 -EP12 -FL4 -GP4 -QM44 -QM45 -QM43 Periaatekaavio SMO 40 ja ilmalämpöpumppu, sähkövastus QN10 jälkeen, VPBS ja SOLAR 42 -AA25- GP12 SOLAR 42 | FI...
- Seite 32 -X10 1 2 3 4 Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Lämmitysjärjestelmän pitää olla jännitteetön SOLAR 42:n asennuksen aikana. Sähkökytkentäversiot F1345 F1345 ilman 2.0 F1345 ja 2.0/F1355 F1345:n sähköliitännät riippuvat lämpöpumpun valmis- tuspaikasta. Nähdäksesi oman F1345-lämpöpumppusi liitännät tarkasta onko liittimien yläpuolella oikealla...
- Seite 33 Kytke anturi (aurinkokierukka) liittimeen AA5-X2:21-22. BT53 BT54 Syöttöjännitteen kytkeminen Kytke jännitteensyöttö liittimeen X1 kuvan mukaisesti. Ulkoinen AA25 Ulkoinen AA25 230V 50Hz AA5-X2 Kiertovesipumpun (GP4) kytkentä Kytke kiertovesipumppu (GP4) liittimiin AA5-X9:2 (230 V), AA5-X9:1 (N) ja X1:3 (PE). AA25 Ulkoinen AA5-X9 SOLAR 42 | FI...
-
Seite 34: Ohjelman Asetukset
Mahdollisen aurinkokeräinjäähdytyksen Ohjelman asetukset kytkentä SOLAR 42:n asetukset voidaan tehdä aloitusoppaassa Kytke mahdollinen aurinkokeräinjäähdytys liittimiin AA5- tai suoraan valikkojärjestelmässä. X9:3 (N) ja AA5-X9:4 (230V). MUISTA! AA25 Ulkoinen Katso myös päätuotteen asennusohje. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yh- teydessä asennuksen jälkeen, mutta se löytyy myös vali- AA5-X9 kosta 5.7. - Seite 35 Wiring diagram SOLAR 42 |...
- Seite 40 WS name: -Gemensamt WS version: a345 WS release date: 2017-04-06 07:06 Publish date: 2017-04-27 15:38 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 031887...
