Inhaltsverzeichnis
3-10

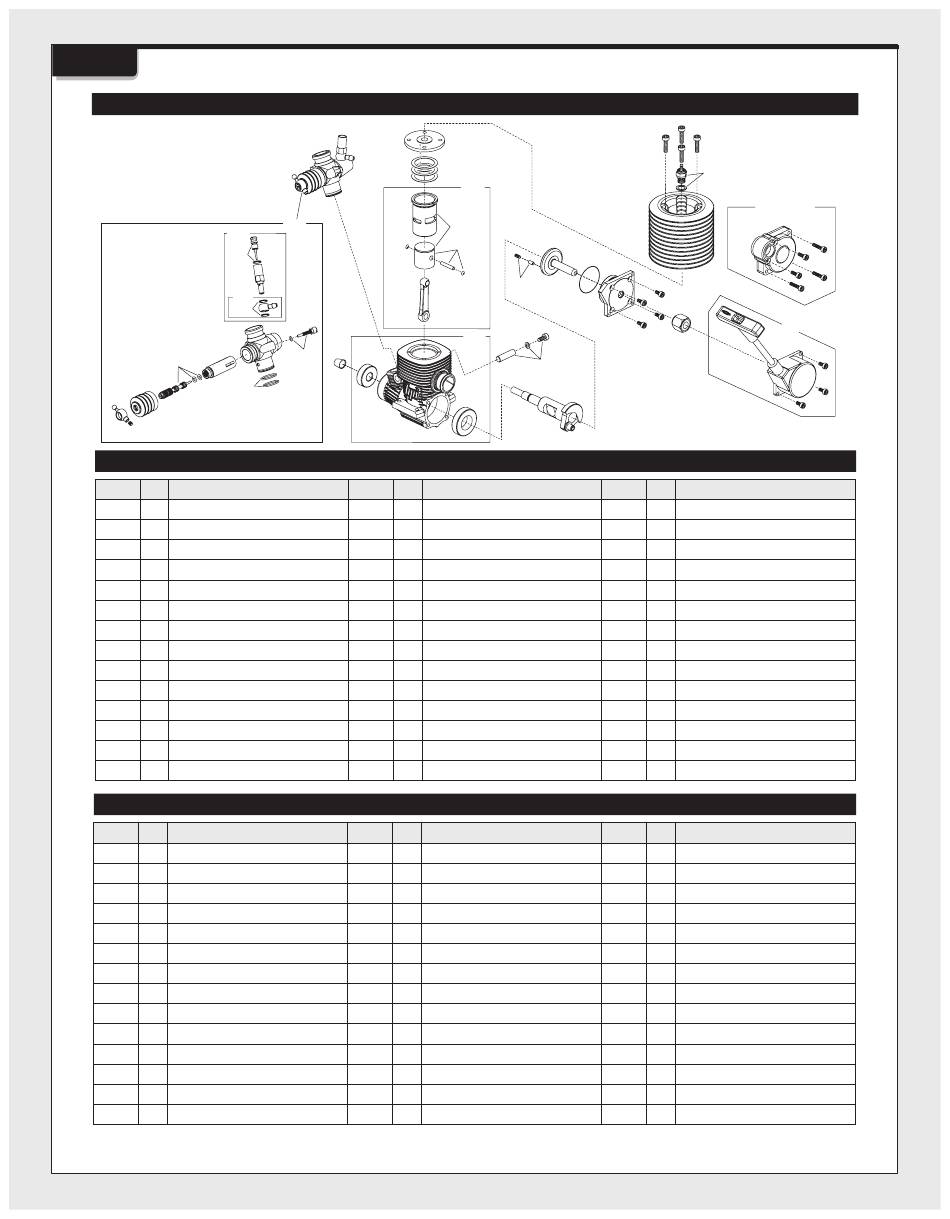

Exploded View
1472
1471
1470
1473
1468
1481
1483
1482
1476
1450
1477
Z700
Spare Parts
スペアパーツ
Number
Qty.
Description
品 番
入 数
品 名
1403
1
NITRO STAR F3.5 ENGINE WITH PULLSTART
ナイトロスターF3.5エンジン （リコイル付）
1413
1
PISTON PIN/RETAINER SET
ピストンピン/リテーナーセッ ト
1414
2
RETAINER FOR PISTON PIN
ピストンピン/リテーナーセッ ト
1416
1
SCREW M3X15MM FOR CYLINDER HEAD
シリンダーヘッドスクリュー
1417
1
UNDERHEAD
アンダーヘッ ド
1418
1
GASKET FOR CYLINDER (0.2MM)
シリンダーガスケット
1420
1
BRASS COLLET
コレット
1426
1
COVER PLATE
カバープレート
1427
1
SCREW M2.6X6MM FOR COVER PLATE
リアカバープレートスクリュー
1428
1
PULLSTART ASSY. (W/O ONE-WAY BEARING)
リコイルスターターセット
1430
1
ONE WAY BEARING FOR PULLSTART
ワンウェイベアリング
1432
1
STARTING SHAFT
スターターシャ フト
1433
1
STARTING PIN/PRESSURE SPRING
スターティングピン/プレッシャースプリング
1434
1
LOCK PIN FOR CARBURETOR
キャブレターロックピン
Ersatzteileliste
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
1403
1
Nitro Star F3.5 Motor mit Seilzugstarte r
Moteur Nitro Star F3.5 avec lanceur
1413
1
KOLBENBOLZEN MIT CLIPS
AXE DE PISTON ET CLIPS
1414
2
KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
1416
1
SCHRAUBEN FUER ZYLINDERKOPF
VIS M3x15mm POUR CULASSE
1417
1
BRENNRAUMEINSATZ
CULASSE PORTE BOUGIE
1418
1
ZYLINDERKOPFDICHTUNG (0.2mm)
JOINT DE CULASSE (0.2mm)
1420
1
MESSINGHUELSE
CONE LAITON
1426
1
ABDECKPLATTE
PLAQUE DE FERMETURE
1427
1
SCHRAUBEN FUER HINTERE ABDECKUNG
VIS M2.6x6mm POUR PLAQUE DE FERMETURE
1428
1
SEILZUGSTARTER OHNE FREILAUFLAGER
ENSEMBLE LANCEUR (sans roulement roue libre )
1430
1
FREILAUFLAGER FUER SEILZUGSTARTER
ROULEMENT ROUE LIBRE POUR LANCEUR
1432
1
WELLE FUER SEILZUGSTARTER
AXE DE DEMARRAGE
1433
1
STARTPIN UND DRUCKFEDER
GOUPILLE DE DEMARRAGE/RESSORT DE PRESSION
1434
1
VERGASER KLEMMSTIFT
GOUPILLE DE BLOCAGE POUR CARBURATEUR
Explosionszeichnung
1417
1462
1418
1462
1414
1441
1484
1420
Number
Qty.
Description
品 番
入 数
品 名
1436
1
ALUMINUM HEAT SINK HEAD (PURPLE/11FIN)
アルミヒートシンクヘッド （パープル/11フィン）
1438
1
"CHUBBY" ALUMINUM HEAT SINK HEAD 60ｘ46mm (PURPLE)
アルミヒートシンクヘッド （パープル）
1441
1
CONNECTING ROD
コンロッド
1442
1
PISTON PIN/RETAINER SET
ピストンピン/リテーナーセッ ト
1450
1
DUST PROTECTION AND O-RING COMPLETE SET
スロットルカバー/Oリングセッ ト
1451
1
CRANKCASE
クランクケース
1452
1
CYLINDER/PISTON SET
シリンダー/ピストンセッ ト
1453
1
CYLINDER/PISTON/CONNECTING ROD SET
シリンダー/ピストン/コンロッドセッ ト
1458
1
ALUMINUM HEATSINK HEAD
アルミヒートシンクヘッド
1459
1
CRANKSHAFT (SG SHAFT)
クランクシャ フト （SGシャ フト）
1462
1
SLIDE CARBURETOR COMPLETE (7.5mm/COMPOSITE)
スライドキャブレターセッ ト (7.5mm /コンポジット)
1468
1
WASHER SET FOR FUEL LINE FITTING
ニッ プルワッシャーセット
1470
1
MAIN NEEDLE VALVE HOLDER
メインニードルホルダー
1471
1
MAIN NEEDLE
メインニードル
Liste de pièces détachées
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
1436
1
ALUMINIUM KUEHLKOPF (LILA/ 11-RIPPEN)
TETE DE REROIDISSEMENT ALUMINIUM (VIOLET/11 AILETTES)
1438
1
"CHUBBY" ALUMINIUM KUEHLKOPF 60 x 46mm (LILA)
"CHUBBY" TETE DE REROIDISS. ALU. 60x46(VIOLET)
1441
1
PLEUEL
BIELLE
1442
1
KOLBENBOLZEN MIT CLIPS
JEU AXE DE PISTON/CLIPS
1450
1
O-RING KOMPLETTSET
PROTECTION ANTI-POUSSIERE ET JEU COMPLET DE JOINTS TORIQUES
1451
1
KURBELWELLENGEHAEUSE
CARTER
1452
1
LAUFBUCHSE/KOLBEN SET
JEU CYLINDRE/PISTON
1453
1
LAUFBUCHSE/KOLBEN/PLEUEL SET (MONTIERT)
JEU PISTON/CYLINDRE/BIELLE (MONTE)
1458
1
ALUMINIUM KUEHLKOPF
TETE DE REROIDISSEMENT ALUMINIUM
1459
1
KURBELWELLE
VILEBREQUIN
1462
1
SCHIEBEVERGASER KOMPLETT (7.5mm)
CARBURATEUR A TIROIR COMPLET (7.5mm COMPOSITE)
1468
1
UNTERLAGSCHEIBEN FUER EINLASSTUTZEN
JEU DE RONDELLES POUR ALIMENTATION EN CARBURANT
1470
1
HAUPTDUESENNADEL HALTER
SUPPORT DE SOUPAPE POUR POINTEAU PRINCI P AL
1471
1
HAUPTDUESENNADEL
POINTEAU PRINCIPAL
Vue éclatée
1453
1436,1438
Optional Parts
1452
オプションパーツ
1413
1432
1414
1433
1450
1426
1451
1434
1459
Number
品 番
1472
1473
1476
1477
1481
1482
1483
1484
1504
87117
87198
Z700
Nummer
Numéro
1472
1473
1476
1477
1481
1482
1483
1484
1504
87117
87198
Z700
53
1416
1504
1458
87117
Optional Parts
Rotostart
1427
1428
1430
1427
Qty.
Description
入 数
品 名
1
MAIN NEEDLE/FUEL INTAKE SET
メインニードルセット
1
FUEL LINE FITTING/WASHER SET
ニッ プル
1
DUST PROTECTION
スロットルカバー
1
UNIBALL
スロットルバルブボール
1
SLIDE CARBURETOR MAIN BODY (COMPOSITE)
スライドキャブレターメインボディー (コンポジッ ト)
1
IDLE NEEDLE VALVE
アイドルニードルバルブ
1
SLIDE VALVE
スライドバルブ
1
IDLE ADJUSTMENT SCREW
アイドルアジャ ストスクリュー
1
GLOW PLUG COLD R5
グロープラグ コールド R5
1
BACK PLATE UNIT FOR NITRO STAR BB SERIES AND FORCE 21/25
バックプレートユニット (ナイトロスターBBシリーズ及びFORCE21 、 25用/ロートスタート)
1
AIR CLEANER (21+ SIZE)
エアフィルター (21サイズエンジン以上)
6
Set Screw M3x3mm
セッ トスクリュー
Anzahl
Beschreibung
Qté.
Description
1
HAUPTDUESENNADELSATZ
JEU POINTEAU PRINCIPAL/ALIMENTATION EN CARBURANT
1
EINLASSTUTZEN MIT UNTERLAGSCHEIBEN
JEU ADAPTATEUR ALIMENTATION EN CARBURANT/RONDELLES
1
STAUBSCHUTZ
PROTECTION ANTI-POUSSIERES
1
VERGASER KUGELKOPF
UNIBALL
1
GEHAEUSE SCHIEBEVERGASER
CORPS DE CARBURATEUR A TIROIR (COMPOSITE)
1
LEERLAUFDREHZAHLSCHRAUBE
SOUPAPE DE POINTEAU DE RALENTI
1
SCHIEBEVERGASER EINSATZ
TIROIR
1
LEERLAUFDREHZAHLSCHRAUBE
VIS DE RALENTI
1
GLUEHKERZE KALT R5
BOUGIE FROIDE R5
1
HINTERE ABDECKUNG / NITRO ST AR BB
UNITE DE PLAQUE ARRIERE POUR NITRO STAR SERIE BB ET FORCE 21/25
1
LUFTFILTER (21+ MOTOREN)
FILTRE A AIR (TAILLE 21+)
6
Madenschraube M3x3mm
VIS SANS TETE M3x4mm
