Bedienungshandbuch
Inhalt
1 Farbkennzeichnung ................................................................................................................. 2
2 Entpacken & Inhalt .................................................................................................................. 2
3 Montage im Schaltschrank/Gebäude ..................................................................................... 2
3.1 Mechanische Montage ..................................................................................................... 2
3.2 Leistungsanschluss .......................................................................................................... 3
3.3 Stecker für Fernabfrage ................................................................................................... 3
4 Installation und Verwendung ................................................................................................... 4
4.1 Warnhinweise ................................................................................................................... 4
4.2 Anschluss mit Kabelsteckern ........................................................................................... 4
5 Technische Daten .................................................................................................................... 5
6 Wartung & Entsorgung ............................................................................................................. 5
7 Anhang - Montage Stecker für Mikroschalter ......................................................................... 6

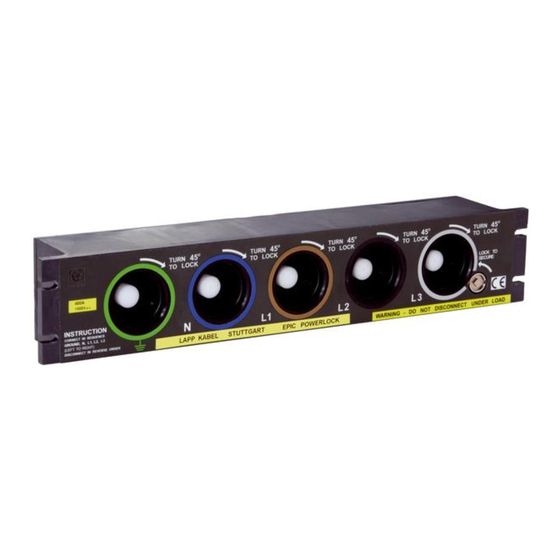

POWERLOCK BOX
Werbung
Verwandte Anleitungen für LAPP POWERLOCK BOX
Inhaltszusammenfassung für LAPP POWERLOCK BOX
-
Seite 1: Inhaltsverzeichnis
POWERLOCK BOX Bedienungshandbuch Inhalt 1 Farbkennzeichnung ......................... 2 2 Entpacken & Inhalt ........................2 3 Montage im Schaltschrank/Gebäude ..................2 3.1 Mechanische Montage ..................... 2 3.2 Leistungsanschluss ......................3 3.3 Stecker für Fernabfrage ....................3 4 Installation und Verwendung ....................4 4.1 Warnhinweise ........................ -
Seite 2: Farbkennzeichnung
2 Entpacken & Inhalt Stellen Sie vor dem Auspacken sicher, dass die Verpackung unbeschädigt ist. Vor dem Aus- packen sollte die Bestellnummer der POWERLOCK BOX mit der Bestellung verglichen werden. Ebenfalls sollten Sie erneut kontrollieren, ob der aufgedruckte Bemessungsstrom auf der Box zu Ihren Anforderungen passt. -
Seite 3: Leistungsanschluss
Federscheibe und eine Mutter. Für die Muttern ist ein Drehmoment von mi- nimal 27,5 Nm und maximal 31,4 Nm vorgeschrieben. Es wird empfohlen isolierte Schraubenschlüssel für die Montage zu verwenden. 3.3 Stecker für Fernabfrage Ein 2-poliger Trident Stecker befindet sich auf der Rückseite der POWERLOCK BOX um eine Fernabfragefunktion zu ermöglichen. -
Seite 4: Installation Und Verwendung
Der 2-polige Stecker auf der Rückseite ist mit einem Mikroschalter innerhalb der POWERLOCK BOX verbunden: Sind alle Ste- cker richtig gesteckt und die Einheit abge- schlossen ist, ist der Microschalter ge- schlossen. Eine komplette Montageanleitung für diesen Stecker finden Sie im Anhang. -
Seite 5: Technische Daten
Es ist erforderlich die O-Ring Dichtung an den Verbindungsstellen regelmäßig zu schmieren. Die POWERLOCK BOX sollte regelmäßig auf Schäden untersucht werden, inklusiv ei- ner Sichtkontrolle der Kontakte der Stromquelle. Das regelmäßige Testen der Kontakte der Stromquelle ist erforderlich um festzustel- len, dass die vorgesehene Lebenszeit nicht überschritten ist. -
Seite 6: Anhang - Montage Stecker Für Mikroschalter
A & C einführen. Position B & D sind vor- bestückt um eine falsche Positionierung der Kontakte zu vermeiden. 8. Endgehäuse handfest zuschrauben 9. Geeignete Schraubklemme für das ver- wendete Kabel wählen und festziehen U.I. Lapp GmbH D-70565 Stuttgart/Germany www.lappgroup.com A Company of the Lapp Group...
