Hersteller:
d.o.o.
Dobriša vas 14/a 3301 PETROVČE
SLOWENIEN
TEL.: +386 3 713 14 10
info@uniforest.si

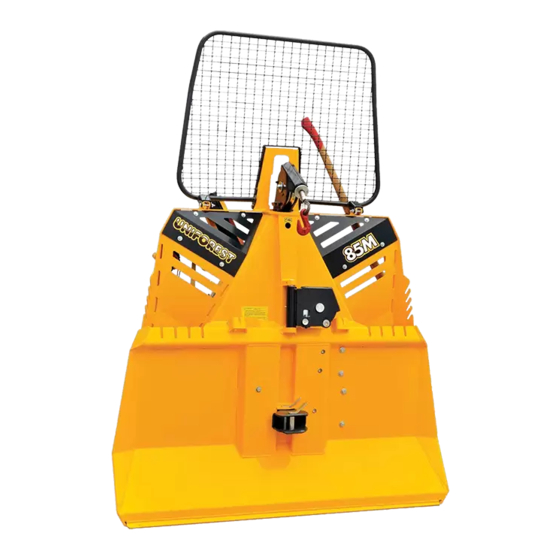

Bedienungsanleitung
FORSTSEILWINDEN
65M/85M
Ersatzteilliste
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Uniforest 65M

  • Seite 1 Hersteller: d.o.o. Dobriša vas 14/a 3301 PETROVČE SLOWENIEN TEL.: +386 3 713 14 10 info@uniforest.si Bedienungsanleitung FORSTSEILWINDEN 65M/85M Ersatzteilliste...
  • Seite 2: Inhaltsverzeichnis

    ALLGEMEINES Verehrter Kunde! Es freut uns, dass Sie sich zum Ankauf unseres Artikels entschieden haben. Die mechanische Forstseilwinde ist eine moderne Maschine, die wegen ihrer Konstruktion vor allem für wirksame und sichere Forstarbeiten vorgesehen ist. Die Arbeit im Forst wird sicher sein, nur wenn Sie die Sicherheits- und Betriebsanweisungen beachten.
  • Seite 3: Einsatzbereich

    2. Einsatzbereich Die Forstseilwinde ist ausschließlich zum Einsatz in der Landwirtschaft gefertigt. Jede Verwendung außerhalb dieses Einsatzrahmens gilt als widmungsfremd. Der Hersteller haftet nicht für den aus einem widmungsfremden Einsatz folgenden Schaden. In diesem Fall trägt das Risiko der Benutzer selbst. Zum gezielten Einsatz gehört auch die Beachtung von Betriebs-, Bedienungs- und Wartungsanweisungen, welche der Hersteller vorgeschrieben hat.
  • Seite 4: Sicherheitstechnische Anweisungen

    SICHERHEITSTECHNISCHE ANWEISUNGEN Die größte Aufmerksamkeit bei der Arbeit mit der Winde müssen Sie der Arbeitssicherheit widmen! Um Unfälle zu vermeiden, lesen und beachten Sie die vorliegenden Anweisungen sorgfältig! 1. Allgemein: 1. Bitte beachten Sie Betriebsanleitungen und allgemeine sicherheitstechnische und arbeitsmedizinische Anweisungen. 2.
  • Seite 5 14. Zwischen dem Schlepper und der Winde darf sich niemand aufhalten, ohne dass der Schlepper vor dem Fortbewegen durch die Bremse oder den Unterlegkeil gesichert wird. 15. Solange nicht alle Windeteile in Ruhestellung sind, darf man die Winde nicht berühren. 16.
  • Seite 6 Bild 1 Bild 2 26. Beim Ziehen beachten Sie den maximal erlaubten Winkel von 30 Grad (Bild 3). 27. Auf einem unebenen Gebiet bzw. bei Nichtbeachtung des maximal erlaubten Zugwinkels besteht eine Umkippgefahr (Bild 4). Bild 3 Bild 4 Bild 5 28.
  • Seite 7: Betrieb Mit Der Zapfwelle

    35. Der Aufenthalt zwischen der Last und der Winde und im gefährlichen Dreieck zwischen der Winde, der Umlenkrolle und der Last während des Ziehens ist verboten! Siehe Bild 7. Bild 6 Bild 7 2. Betrieb mit der Zapfwelle 1. Es dürfen nur vom Hersteller vorgeschriebenen Gelenkwellen verwendet werden! 2.
  • Seite 8: Beschreibung

    3. Anpassung der gelenkwelle Für verschiedene Schlepper muss man die Länge der Gelenkwelle anpassen (Bild F1¬F4). Für die Winde 65M/85M ist die Verwendung der Gelenkwelle mit einem Drehmoment von max. 695 Nm (Typ W 400E Walterscheid) geeignet. Für eine genaue Länge: Den Schlepper abschalten.
  • Seite 9: Anbau An Den Schlepper

    4. Anbau an den schlepper Beim Anbau der Winde darf sich niemand im Gefahrenbereich aufhalten! Die Forstseilwinde kann an jeden Schlepper mit Dreipunktanbau, entweder mit dem Anbaugestänge Kat. II oder Kat. III, angebaut werden. Die entsprechende Konstruktion ermöglicht auch den Anbau an den Schlepper mit dem automatischen Anbaugestänge. Verwenden Sie die vorgeschriebene Gelenkwelle und sichern Sie den Wellenschutz durch die Sicherheitskette ab.
  • Seite 10: Ziehen

    ACHTUNG! Lose aufgewickelte Seile neigen unter Spannung zu Verkantungen und werden dadurch unbrauchbar. Geknickte Seile fallen nicht unter Garantieanspruch. Nach dem richtigen Anbau der Winde kann mit dem Abwickeln des Drahtseils begonnen werden. Dies geschieht durch das Ziehen der roten Schnur (Pos. 3, Bild 11). Dabei nimmt der Hebel 2 die Position AUS (Bild 11) ein.
  • Seite 11: Einstellungen

    EINSTELLUNGEN 1. Kupplung Eine richtige Kupplungseinstellung gewährleistet eine optimale Zugkraft. Die Kupplung wird werkseitig schon bei der Prüfung der Seilwinde eingestellt, jedoch ist es im Laufe der Zeit wegen Verschleiß des Reibbelags eine erneute Einstellung der Kupplung erforderlich. Eine neue Einstellung in der Garantiezeit ist nicht erlaubt! Für die Einstellung wird an die schwarze Schnur ein Dynamometer befestigt.
  • Seite 12: Anspannung Der Antriebskette

    Bild 10 Bild 11a(Hebelanschlag) 4. Anspannung der antriebskette Nach den ersten 10 Betriebsstunden kann sich die Antriebskette etwas »ausdehnen«. Empfehlenswert ist eine Kontrolle und nach Bedarf eine Nachspannung. Danach die Kette alle 100 Betriebsstunden kontrollieren. Die Anspannung erfolgt nach folgenden Hinweisen (Bild 12)! Zuerst die Kardanwelle ausschalten und den Motor ausmachen.
  • Seite 13: Montage Des Drahtseils

    Jetzt drei Muttern am unteren Antrieb (Pos. 2) fest anziehen. Dann mit der Anspannung der kürzeren Kette (Pos. 7, Bild 12) beginnen. Wenn vorher vier Muttern (Pos. 8) schon beginnen. noch erneut Bild 12. 5. Montage des drahtseils Zuerst wird das dreieckige Schutzgitter an der Stütze der Seilwinde entfernt. Dann wird auch der Deckel (Pos.
  • Seite 14: Behebung Der Fehler

    BEHEBUNG DER FEHLER Festgestellte Ursache Behebung der Fehler Fehler (Störungen) (Störungen) Die Zugkraft Auf dem Reibbelag der Ersetzen Sie die Kupplungen. ist zu klein. Kupplung befindet sich Fett. Der Reibbelag der Kupplung ist Den Reibbelag reinigen Sie mit verbrannt. einem Schleifpapier. Nach Bedarf könne Sie ihn schlichten (Stärke ca.
  • Seite 15 Die Winde Die Einstellung ist nicht richtig. Die Einstellung nach zieht Anweisungen erledigen. obwohl die Gekreuzte oder verdrehte Schnur für Die Schnur parallel anlegen. Kupplung aus die Betätigung des Bremshebels. ist. Der Arm für die Verbindung des Den Arm überprüfen. Bremshebels erlaubt keine Rückkehr in die ausgeschaltete Stellung.
  • Seite 16: Ersatzteilliste

    ERSATZTEILLISTE Forstseilwinden – 65M/85M (Bild 1) Benennung Skizze/Standard Nr. Anzahl Anzahl Gestell 7001.01.00.0 7003.01.00.0 Deckel, klein 502.11.09.0 502.11.09.0 Deckel 702.38.01.0 702.38.01.0 Kardanträger 502.11.08.0 502.11.08.0 Kupplungshebel 7001.05.05.0 7001.05.05.0 Träger am Hebel 5002.05.08.0 5002.05.08.0 Lager AXK5070 120342 120342 Distanzhalter, schmal 7001.06.13.0 7001.06.13.0...
  • Seite 17 Pos. Benennung Skizze/Standard Nr. Anzahl Anzahl Mutter M14 060390 060390 Federansatz 7001.05.24.0 7001.05.24.0 Bremsfeder 5002.05.40.0 5002.05.40.0 Bremsrohr 7001.05.26.0 7001.05.26.0 Bremsbandbolzen 7002.05.14.0 7002.05.14.0 U-Träger 7002.05.20.0 7002.05.20.0 Automatengehäuse 5002.02.52.0 5002.02.52.0 Automatenkugel 120360 120360 Automatenachse - lang 5002.05.59.0 5002.05.59.0 Automatenachse - kurz 5002.05.55.0 5002.05.55.0 Automatenfeder 5002.05.63.0...
  • Seite 19 Forstseilwinden– 65M/85M (Bild 2) Benennung Skizze/Standard Nr. Anzahl Anzahl Gehäuse der unteren Rolle 7002.26.01.0 7002.26.01.0 Sicherungsbolzen der unteren 7002.26.08.0 7002.26.08.0 Rolle Bolzen der unteren Rolle 702.57.00.0 702.57.00.0 Achse der unteren Rolle 702.26.07.A 702.26.07.A Lager 6207 120111 120111 Rollenrad 702.25.10.0 702.25.10.0...
  • Seite 20 Benennung Skizze/Standard Nr. Anzahl Anzahl Magnet 36 x 7 230225 230225 Feder 5006.10.12.0 5006.10.12.0 Sperrschraube M12 050486 050486 Sicherung 5006.10.11.0 5006.10.11.0 Federstift 6 x 15 081126 081126 Federstift 10 x 55 801128 801128 Federstift 6 x 45 080086 080086 Bolzenhalter 5006.10.10.0 5006.10.10.0 Federsicherung 10 + Kette...
  • Seite 22 MARKO POLAK, UNIV. DIPL. ING., UNIFOREST, DOBRIŠA VAS 14, 3301 PETROVČE BESCHREIBUNG DER ANLAGE-MASCHINE: SEILWINDE: UNIFOREST 45M, 45MR, 55M, 55MR, 65M, 85M WIR ERKLÄREN HIERMIT IN VOLLER VERANTWORTUNG, DASS DIE MASCHINE SEILWINDE: UNIFOREST 45M, 45MR, 55M, 55MR, 65M, 85M DEN GRUNDLEGENDEN ANFORDERUNGEN DER AUFGEFÜHRTEN EG-RICHTLINIEN UND ORDNUNGEN ENTSPRICHT: EG-RICHTLINIE 2006/42/ES UND DIE ORDNUNG ÜBER...
