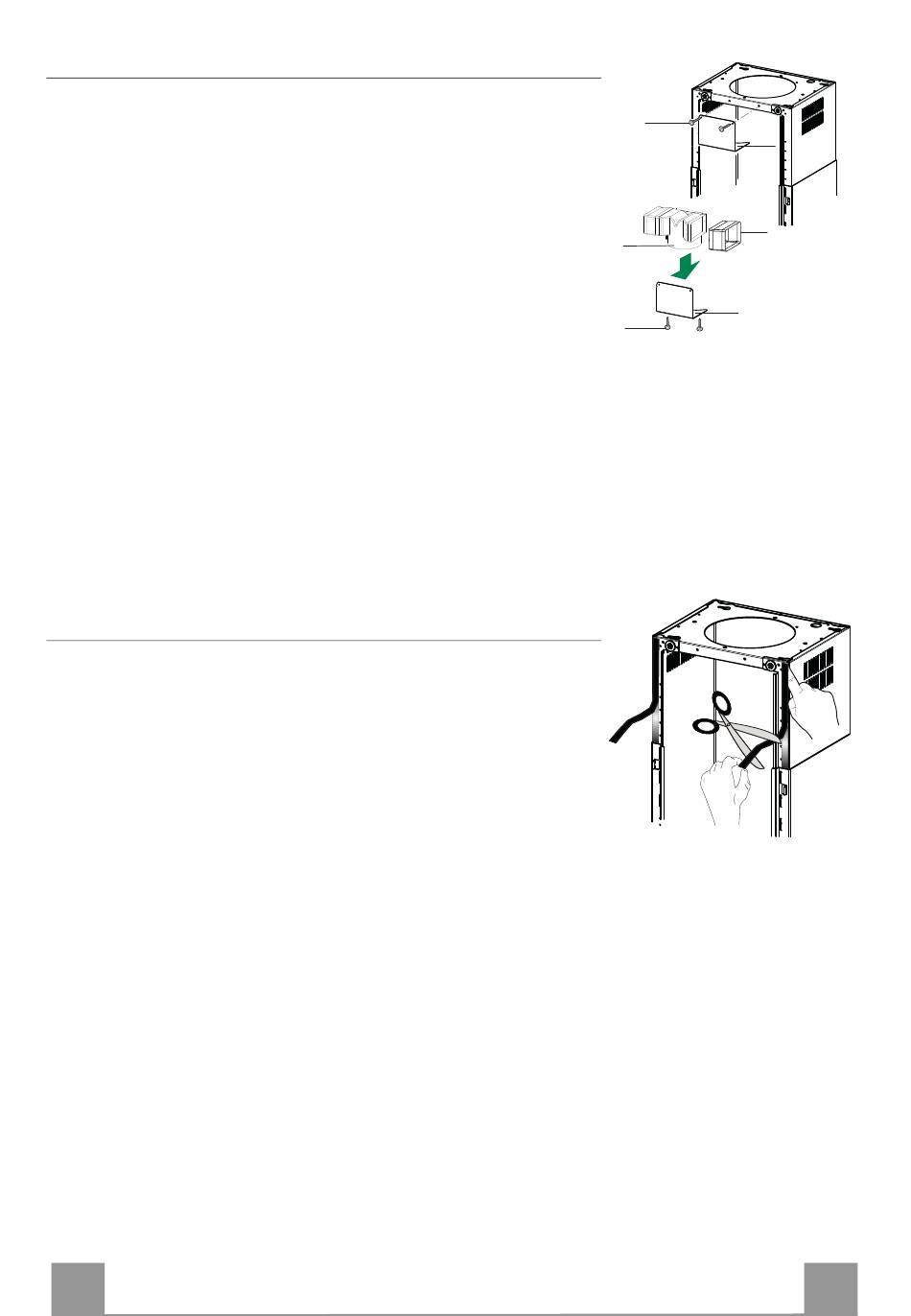

Luftaustritt bei der Filterversion
• Die Anschlussverlängerungen 14.1 seitlich am Anschluss 15
einsetzen.
• Den Anschluss 15 am Haltewinkel 7.3 einsetzen und mit den
Schrauben fixieren.
• Den Haltewinkel 7.3 mit den Schrauben an der Oberseite be-
festigen.
• Sicherstellen, dass sich der Austritt der Anschlussverlängerun-
gen 14.1 sowohl waagrecht als auch senkrecht auf Höhe der
Öffnungen des Kamins befindet.
• Den Anschluss 15 mittels eines starren oder flexiblen Rohrs
mit ø150 mm, das vom Installateur ausgewählt wird, an den
Austritt des Haubenkörpers anschließen.
• Sicherstellen, dass der Aktivkohlefilter zur Geruchsbindung
vorhanden ist.
Anbringen des Novastick-Bands
• Das Novastick-Band 16 an der Frontkante des oberen Kamin-
teils von oben bis zum Anfang des unteren Kaminteils anbrin-
gen.
DE
12c
7.3
14.1
15
7.3
12e
