Wichtige Voreinstellungen

Verkabelungs-Beispiele

Wenn die Gitarre oder der Bass mit dem GK-Tonabnehmer ausgerüstet ist, nehmen Sie die Verkabelung vor, wie Sie in den
folgenden Diagrammen (als Gitarrensynthesizer oder am Computer) zu sehen ist.
* Der GI-20 kann immer nur über MIDI, nicht direkt über den USB-Anschluss an ein externes Soundmodul angeschlossen werden!

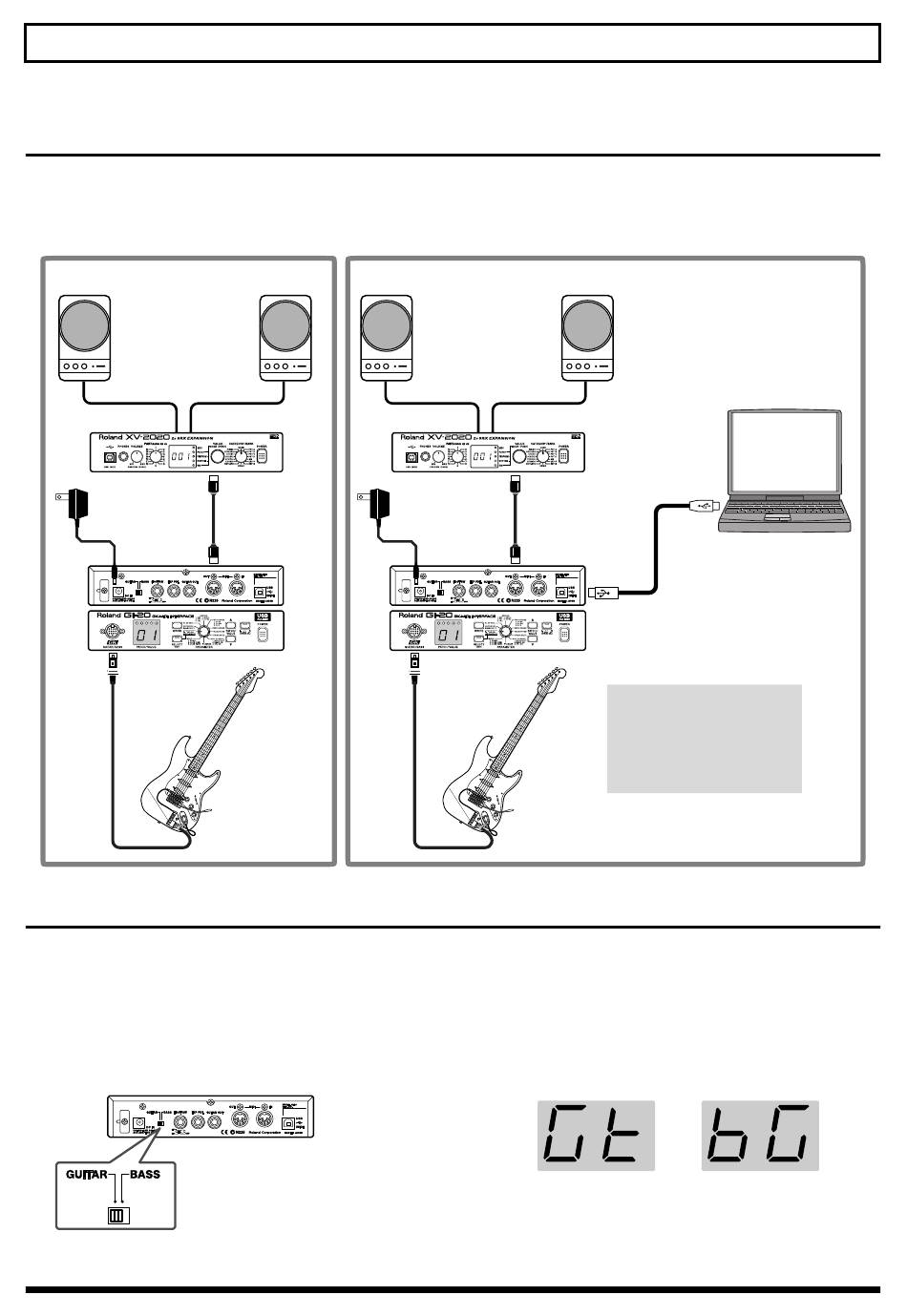

fig.00-10
Der GI-20 als Gitarren- bzw. Bass-Synthesizer
Aktiv-Lautsprecher
MIDI Soundmodul
Netzteil
(ACI or ACB)
GK-Kabel

Auswahl zwischen Gitarre oder Bass

Bringen Sie den GUITAR/BASS-Schalter auf der Rückseite
des GI-20 in die richtige Position: Wählen Sie GUITAR,
wenn Sie eine Gitarre angeschlossen haben, wählen Sie BASS
für eine Bassgitarre.
* Der GI-20 arbeitet nicht optimal, wenn Sie diese Einstellung
nicht korrekt vornehmen.
fig.00-11
10
MIDI Soundmodul
MIDI IN
MIDI-Kabel
(ACI oder ACB)
MIDI OUT
Gitarre / Bass
Der GI-20 als EingabegerŠt fŸr einen Software-Sequenzer
Aktiv-Lautsprecher
MIDI IN
Netzteil
MIDI-Kabel
MIDI OUT
GK-Kabel
Gitarre / Bass
Nach dem Einschalten blinkt für einige Sekunden "Gt"
(Gitarre) oder "bG" (Bass) im Display, so dass Sie die
Einstellung des GUITAR/BASS-Schalters überprüfen
können.
* Beim Umschalten am GUITAR/BASS-Schalter während des
Betriebs erfolgt keine Anzeige im Display.
fig.00-12
GUITAR
* Die Werksvoreinstellungen sind für Gitarre ausgelegt.
Für Bass können Sie ebenfalls optimierte Werksvor-
einstellungen aufrufen (S. 34).
Computer
USB-Kabel
* USB-Kabel erhalten sie im
Compute-Zubehšrhandel.
Um Fehlfunktionen und Be-
schŠdigungen auszuschliessen
sollten sie vor jeder €nderung
der Verkabelung die LautstŠrke
regler auf null drehen und die
GerŠte ausschalten.
BASS
