Lexmark C720 Installationshandbuch Seite 41

Aussparung
Festplattenanschluß
3

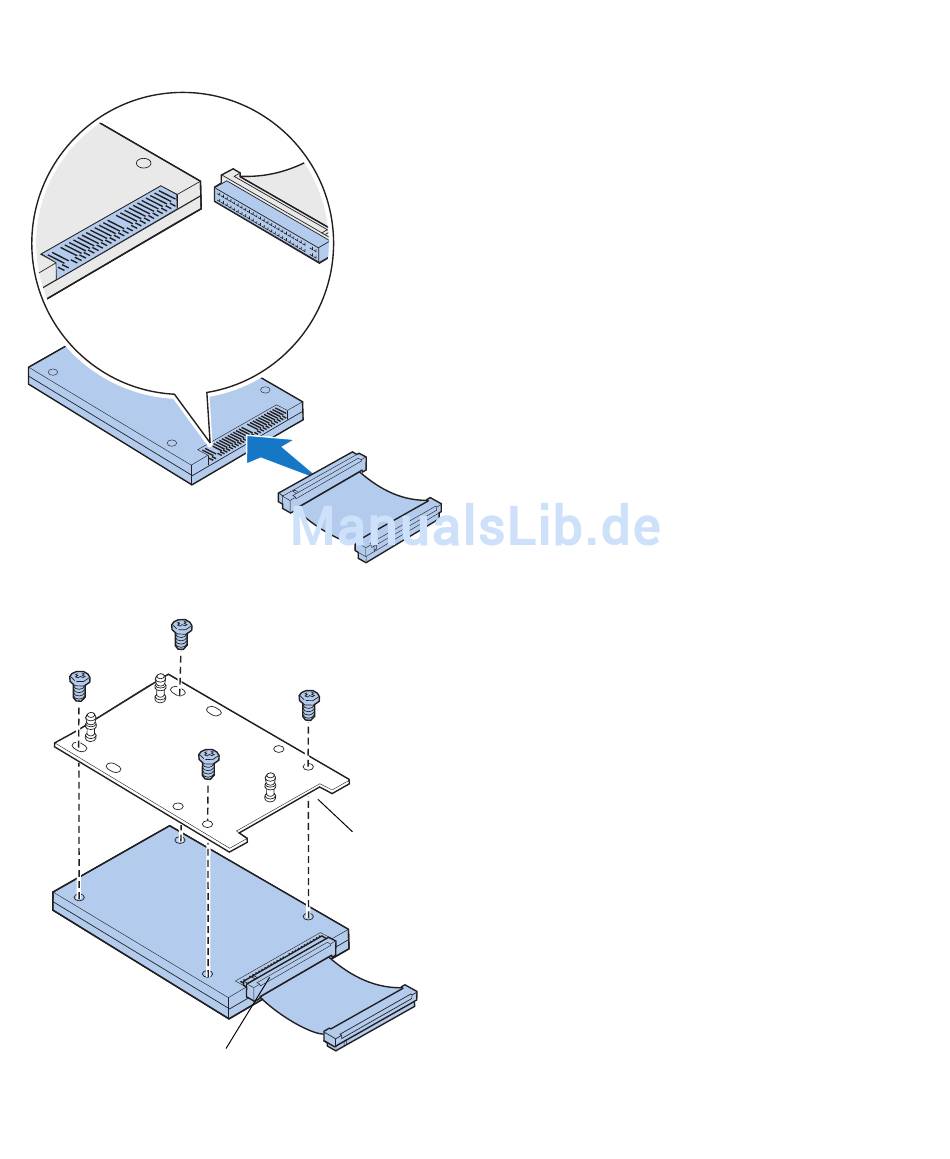

Richten Sie den Flachbandkabelanschluß
auf die Anschlußstifte der Festplatte aus.
Die beiden Anschlußenden des Flachband-
kabels unterscheiden sich geringfügig von-
einander. An die Festplatte wird das Ende
angeschlossen, an dessen Stecker nicht alle
Bohrungen für Stifte vorhanden sind.
4
Schließen Sie das Kabel an die Festplatte
an.
5
Richten Sie die Bohrungen für die
Schrauben in der Festplatte auf die
Bohrungen in der Halterung aus.
Achten Sie darauf, daß der Festplattenan-
schluß und die Aussparung der Halterung
wie abgebildet ausgerichtet sind.
6
Stecken Sie die vier Schrauben in die
Bohrungen der Halterung.
7
Ziehen Sie die Schrauben vorsichtig fest,
um die Festplatte an der Halterung zu
befestigen.
Installieren von Speicher- und Netzwerkoptionen 37
