Thermistor Heizbett Anschließen - B+K Engineering Cube 460 Bauanleitung

Teileliste:
Pos. Menge Art.Nr.
1 1 500192 Dupont Kabel 2 polig
2 2 500114 Lüfter FSY40S12M 12V 40x40x10mm
Benötigtes Werkzeug:
Pos. Bezeichnung
1 Inbusschlüssel 2,5
3 Lötkolben
4 Lötzinn
5 Litze 0,14mm² gelb
6 Litze 0,14mm² blau
7 Seitenschneider
8 Abisolierzange
9 Schrumpfschlauch
Benötigte Druckteile:
Pos. Bezeichnung
1 Arduino Lüfterhalter

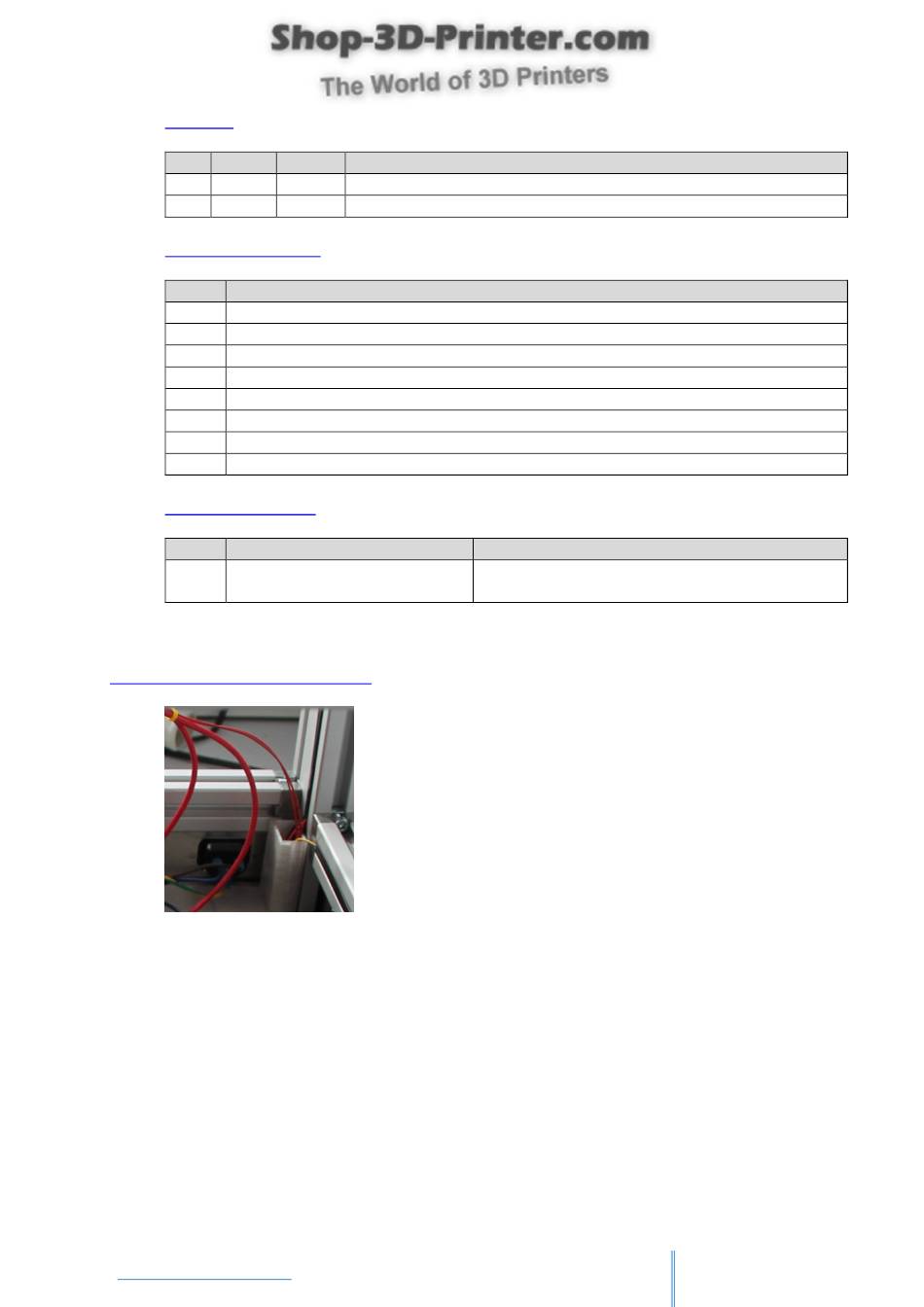

5.1 Thermistor Heizbett anschließen:
Verlängern Sie mit einem 50cm langen 2 poligen Dupont Teilstück das Kabel des Heizbett
Thermistors. Führen Sie das Kabel im Kabelkanal bis zur seitlichen Kabelführungsbasis des
Arduinohalters und führen das Kabel rechts am RAMPS Board vorbei.
Shop-3D-Printer.com, B+K Engineering GmbH, Rathsbergstr. 17, 90411 Nürnberg
https://www.shop-3d-printer.com
© 2016 by B+K Engineering GmbH
Bezeichnung
Download Link
https://shop-3d-printer.com/de/content/23-
arduino-ramps-14-halter
