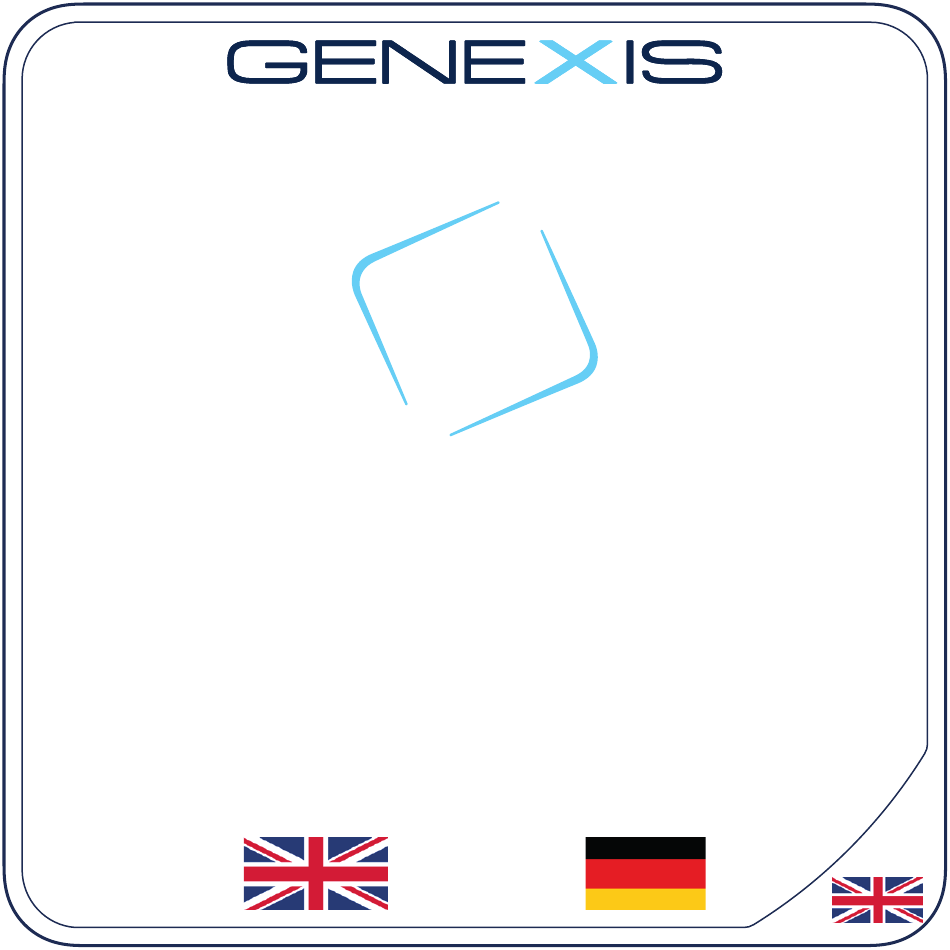

  • Seite 1 FiberTwist Network Termination...
  • Seite 2 Quick Installation Guide ..............1 Schnellinstallationsanleitung ............13...
  • Seite 3 FiberTwist Network Termination Quick Installation Guide...

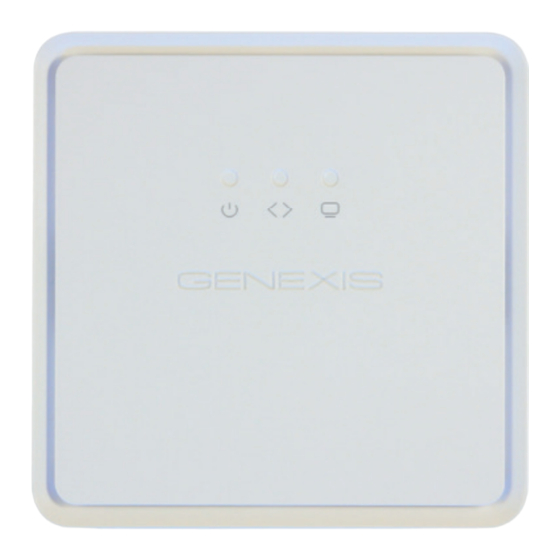

  • Seite 4 In the box FiberTwist Active device (exact appearance differs depending on the model) Label Model: Fibertwist-X0000 996160001 Z.000001001 CLASS 1 LASER PRODUCT Please retain for future reference. +12v 0.5A 2016-05 VER.1.0 Made in India GPON SN:GNXS01000001 Power Adaptor Use only the supplied power adaptor.
  • Seite 5 Models Supported Model G2110 G2120, G2172 P2110 P2410, P3410, G2410 P2420, P3420, G2420...
  • Seite 6 Overview (side) Unlock button: press and hold while twisting to the left to remove the FiberTwist or blind cover from the FTU (fi ber termination unit). Reset button: * • press and release to reset (retain custom settings) • press and hold for more than 5 seconds to perform a factory reset (deletes all custom confi guration) Dim button: dims the lights on the device as described below.
  • Seite 7 Overview (end) G series (GPON) power switch LAN port power connector reset button P Series (Point to Point) CATV * LAN ports power connector * not present on all models...

  • Seite 8: Installation

    Ensure there is a power socket within 80cm of where the device is being installed. Open the FiberTwist box (but don’t yet remove the FiberTwist from the box) and place the box near where the FiberTwist is to be installed.
  • Seite 9 Remove the blind cover (if present) Press and hold the unlock button. Rotate the blind cover counter- clockwise (in the direction of the arrow). When it won’t rotate any further, the blind cover can be removed. Please store the blind cover in a safe place.
  • Seite 10 Remove dust cap Take the FiberTwist out of its box. The dust cap is the bright red tab located on the rear of the FiberTwist (pictured below). Remove the dust cap by holding the end of the red tab and pulling it gently in the direction of the arrow.
  • Seite 11 Twist! Place the FiberTwist on the FTU as shown and rotate clockwise (in the direction of the arrow) until it clicks into place. Make sure the FiberTwist is aligned squarely on the FTU - each edge must line up directly with the FTU below.
  • Seite 12 Connect a CATV and LAN cable as required. Connect the supplied power adaptor to the FiberTwist and then plug the adaptor into a power socket. If your FiberTwist has a power button (as shown on page 5) push the button in to turn the device on.
  • Seite 13 Status LEDs and Troubleshooting Symbol Meaning G: GPON P: Point to point Device is powered on (green) Device is off G: Uplink signal is detected and provisioned (green) P: Uplink signal is detected Blinking G: Uplink signal is detected and not provisioned (green) P: Data transfer activity No uplink signal present...

  • Seite 14: Safety And Care

    Safety and Care • Do not operate the device in temperatures below 0° C or above 40° C • Never look directly into the end of a fibre optic cable. • Use only the supplied power adaptor. • Indoor use only. •...
  • Seite 15 FiberTwist Netzwerk-Abschluss Schnellinstallationsanleitung...
  • Seite 16 Im Lieferumfang FiberTwist Aktiv-Einheit (Ihr Modell kann je nach Typ etwas anders aussehen) Produktaufkleber Model: Fibertwist-X0000 996160001 Z.000001001 CLASS 1 LASER PRODUCT Bitte für zukünftige Zwecke +12v 0.5A 2016-05 VER.1.0 Made in India aufbewahren. GPON SN:GNXS01000001 Netzteil Bitte nur das mitgelieferte Netzteil...

  • Seite 17: Unterstützte Modelle

    Unterstützte Modelle Model G2110 G2120, G2172 P2110 P2410, P3410, G2410 P2420, P3420, G2420...
  • Seite 18 Überblick (Seitenansicht) Freigabe-Knopf: bitte während des Drehvorgangs nach links gedrückt halten, um das FiberTwist oder den Blinddeckel von der FTU (Faser-Abschlusseinheit) zu entfernen. Reset-Taster: * • wird der Reset-Taster kurz gedrückt und wieder losgelassen, wird der Geräte-Reset ausgelöst (benutzerdefi nierte Einstellungen bleiben erhalten) •...
  • Seite 19 Überblick (Unterseite) G serie (GPON) Netzschalter LAN-Anschluss Stromanschluss Reset-Taster P Serie (Punkt-zu-Punkt) CATV * LAN-Anschlüsse Stromanschluss * nicht bei allen Modellen verfügbar...
  • Seite 20 Bitte stellen Sie sicher, dass sich eine Steckdose in der Nähe befindet (bis 80cm entfernt), wo das Gerät installiert werden soll. Öffnen Sie die FiberTwist-Verpackung (aber entnehmen Sie das FiberTwist noch nicht aus der Box) und platzieren Sie die Box nahe der Position, wo es das Gerät installiert werden soll.
  • Seite 21 Entfernen Sie den Blinddeckel (falls vorhanden) Halten Sie den Freigabe-Knopf gedrückt. Drehen Sie den Blinddeckel gegen den Uhrzeigersinn (in die Richtung des gezeigten Pfeils). Sobald sich der Blinddeckel nicht weiter drehen lässt, kann dieser entfernt werden. Bitte bewahren Sie den Blinddeckel an einem sauberen Platz auf.
  • Seite 22 Entfernen Sie bitte die Staubkappe Entnehmen Sie nun das FiberTwist der Box. Die Staubkappe ist die hell-rote Lasche auf der Rückseite des FiberTwists (Bild unten). Entfernen Sie jetzt die Staubkappe, indem Sie das Ende der roten Lasche festhalten und vorsichtig in Richtung des Pfeils ziehen.
  • Seite 23 Setzen Sie das FiberTwist wie angezeigt auf die FTU und drehen Sie es im Uhrzeigersinn (in Pfeil-Richtung), bis es einrastet. Stellen Sie sicher, dass das FiberTwist korrekt auf der FTU ausgerichtet ist - alle Kanten sind parallel zur unterhalb befi ndlichen FTU.
  • Seite 24 Anschluss des FiberTwist Verbinden Sie nun nach Bedarf CATV- und LAN-Kabel. Schließen Sie das mitgelieferte Netzteil an das FiberTwist an und stecken Sie das Netzteil in die Steckdose. Wenn Ihr FiberTwist einen Netzschalter hat, drücken Sie diesen nun ein (wie auf Seite 16 gezeigt), um das Gerät einzuschalten.

  • Seite 25: Status Leds Und Fehlerbehebung

    Status LEDs und Fehlerbehebung Symbol Beschreibung G: GPON P: Punkt-zu-Punkt Gerät ist eingeschaltet (grün) Gerät ist ausgeschaltet G: Uplink-Signal detektiert und provisioniert (grün) P: Uplink-Signal detektiert Blinkend G: Uplink-Signal detektiert und nicht provisioniert (grün) P: Datenübertragungsaktivität Kein Uplink-Signal verfügbar * Ein G: Signal Verlust –...

  • Seite 26: Sicherheit Und Pflege

    Sicherheit und Pflege • Betreiben Sie das Gerät nicht bei Temperaturen unter 0°C oder über 40°C. • Schauen Sie niemals direkt in das Ende eines Glasfaser-Kabels oder -Verbindung. • Verwenden Sie nur das mitgelieferte Netzteil. • Gerät ist nur für Innenräume ausgelegt. •...
  • Seite 27 Copyright © 2019 Genexis B.V. All rights reserved Genexis assumes no responsibility for any inaccuracies in this document. Genexis reserves the right to change, modify, transfer, or otherwise revise this publication without notice. Genexis BV Lodewijkstraat 1A, 5652 AC, Eindhoven, The Netherlands...
