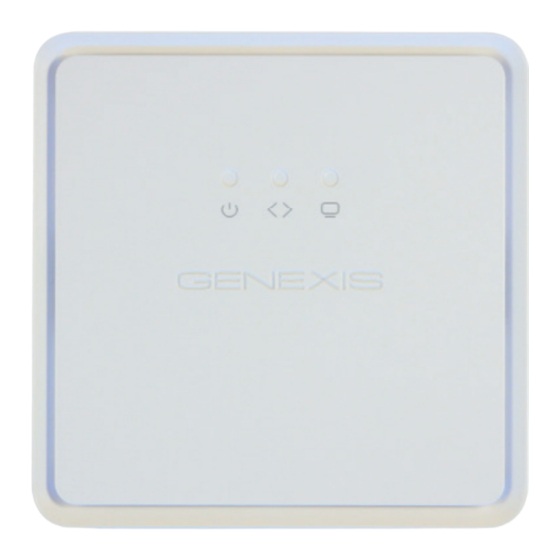

Genexis FiberTwist Schnellinstallationsanleitung
Netzwerk-abschluss
Vorschau ausblenden
Andere Handbücher für FiberTwist:
- Schnellinstallationsanleitung (28 Seiten) ,
- Installationsanleitung (7 Seiten) ,
- Kurzanleitung zur installation (5 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Genexis FiberTwist
Inhaltszusammenfassung für Genexis FiberTwist
- Seite 1 FiberTwist Netzwerk-Abschluss Schnellinstallationsanleitung...
- Seite 2 Im Lieferumfang FiberTwist Aktiv-Einheit (Ihr Modell kann je nach Typ etwas anders aussehen) Produktaufkleber Model: Fibertwist-X0000 996160001 Z.000001001 CLASS 1 LASER PRODUCT Bitte für zukünftige Zwecke +12v 0.5A 2016-05 VER.1.0 Made in India aufbewahren. GPON SN:GNXS01000001 Netzteil Bitte nur das mitgelieferte Netzteil...
-
Seite 3: Unterstütze Modelle
Unterstütze Modelle Modell G-2110 P-2410 P-2420 *verfügbar 2016... - Seite 4 Überblick (Seitenansicht) Freigabe-Knopf: bitte während des Drehvorgangs nach links gedrückt halten, um das FiberTwist oder den Blinddeckel von der FTU (Faser-Abschlusseinheit) zu entfernen. Reset-Taster: * • wird der Reset-Taster kurz gedrückt und wieder losgelassen, wird der Geräte-Reset ausgelöst (benutzerdefinierte Einstellungen bleiben erhalten) •...
- Seite 5 Überblick (Unterseite) GPON Serie Netzschalter LAN-Anschluss Stromanschluss Reset-Taster Punkt-zu-Punkt Serie CATV * LAN-Anschlüsse Stromanschluss * nicht bei allen Modellen verfügbar...
-
Seite 6: Installation
Bitte stellen Sie sicher, dass sich eine Steckdose in der Nähe befindet (bis 80cm entfernt), wo das Gerät installiert werden soll. Öffnen Sie die FiberTwist-Verpackung (aber entnehmen Sie das FiberTwist noch nicht aus der Box) und platzieren Sie die Box nahe der Position, wo es das Gerät installiert werden soll. - Seite 7 2. Entfernen Sie den Blinddeckel (falls vorhanden) Halten Sie den Freigabe-Knopf gedrückt. Drehen Sie den Blinddeckel gegen den Uhrzeigersinn (in die Richtung des gezeigten Pfeils). Sobald sich der Blinddeckel nicht weiter drehen lässt, kann dieser entfernt werden. Bitte bewahren Sie den Blinddeckel an einem sauberen Platz auf.
- Seite 8 3. Entfernen Sie bitte die Staubkappe Entnehmen Sie nun das FiberTwist der Box. Die Staubkappe ist die hell-rote Lasche auf der Rückseite des FiberTwists (Bild unten). Entfernen Sie jetzt die Staubkappe, indem Sie das Ende der roten Lasche festhalten und vorsichtig in Richtung des Pfeils ziehen.
- Seite 9 FTU und drehen Sie es im Uhrzeigersinn (in Pfeil- Richtung), bis es einrastet. Stellen Sie sicher, dass das FiberTwist korrekt auf der FTU ausgerichtet ist - alle Kanten sind parallel zur unterhalb befindlichen FTU. Ihr FiberTwist ist nun installiert!
-
Seite 10: Abschluss Der Installation
5. Abschluss der Installation Verbinden Sie nun nach Bedarf CATV- und LAN-Kabel. Schließen Sie das mitgelieferte Netzteil an das FiberTwist an und stecken Sie das Netzteil in die Steckdose. Wenn Ihr FiberTwist einen Netzschalter hat, drücken Sie diesen nun ein (wie auf Seite 4 gezeigt), um das Gerät einzuschalten. -
Seite 11: Status Leds Und Fehlerbehebung
Status LEDs und Fehlerbehebung Symbol Beschreibung Ein (grün) Gerät ist eingeschaltet Gerät ist ausgeschaltet Ein (grün) Uplink-Signal detektiert Kein Uplink-Signal verfügbar Ein (rot) Signal Verlust – keine GPON Verbindung detektiert GPON Verbindung liegt an Ein (grün) LAN verbunden. Grün-blinkend zeigt Netzwerk-Aktivität an Keine LAN Verbindung vorhanden Ein (grün) -
Seite 12: Sicherheit Und Pflege
Reinigungsmitteln oder Ethanol-basierten Lösungen beschädigt werden. Dieses Produkt darf nicht im normalen Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihren regulären Abfall-Entsorger für elektronischen Abfall und Recycling. www.genexis.eu Rev 1.1 Genexis BV Lodewijkstraat 1A, 5652 AC, Eindhoven, The Netherlands...
