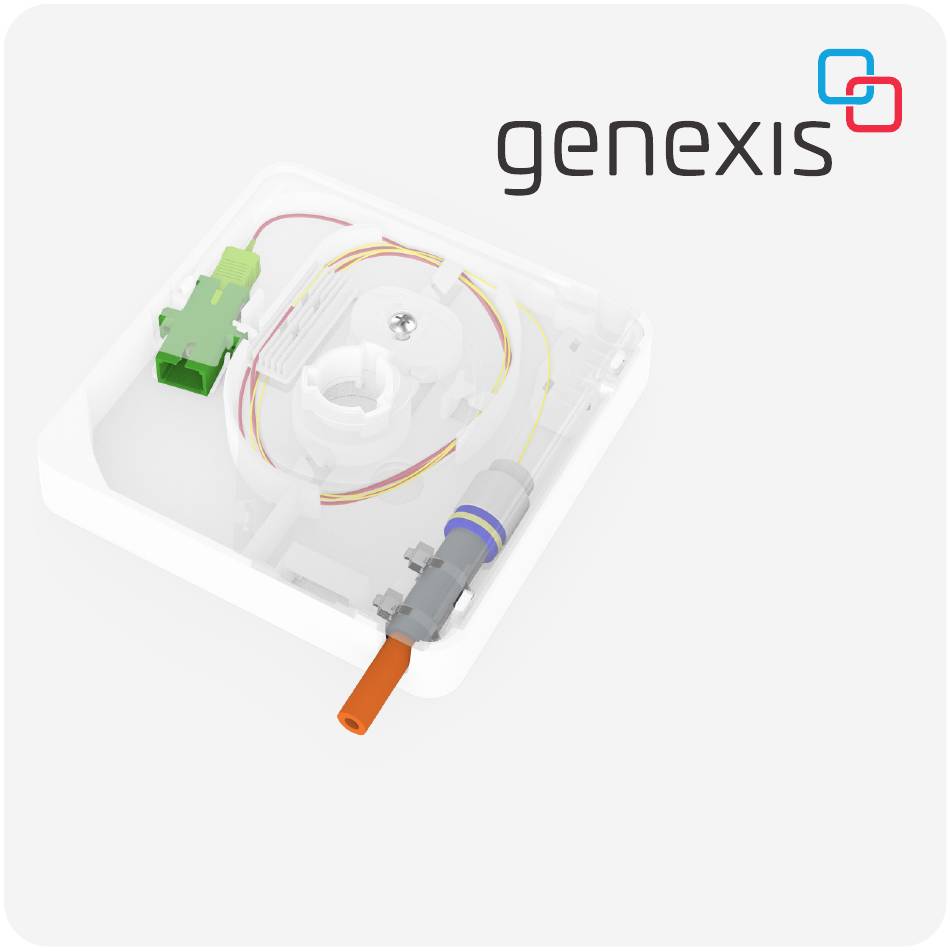

- Seite 1 FTU-100 FiberTwist Serie Installationsanleitung...
- Seite 2 In der Box Garantie- Kabelbinder Schaumstoff- Wanddübel Schraube Spleißhalter versiegelung polster und Schrauben Abdeckung Grundplatte Faser-Management-Einheit Transparente Abdeckung (FME) mit Koppler...
- Seite 3 Installationsanleitung Wählen Sie die Konfiguration • Wählen Sie einen der drei Eingangsports aus, die Sie für die Zuführungsfaser verwenden möchten. • Wenn Sie den Eingang 1 oder 2 verwenden, schneiden Sie bitte das Rechteck in der Grundplatte aus, wenn Sie Eingang 1 verwenden. Der rechteckige Bereich für Eingang 2 ist bereits standardmäßig ausgeschnitten.
- Seite 4 Demontieren Sie die FTU, so dass die Grundplatte und die FME getrennt sind. Verwenden Sie die Bohrschablone, um die Grundplatte an der Wand zu befestigen. Die Grundplatte kann auch direkt auf einer Wandverteilerdose montiert werden. Die Bohrschablone finden Sie auf https://genexis.eu/product/fibertwist/downloads#ftu 60 mm 60 mm...
- Seite 5 Pigtail oder Patchkabel anbringen • Entfernen Sie den SC/APC-Koppler von der FME. • Nehmen Sie die Schutzkappe vom oberen Ende des Kopplers und vom Stecker der Faser ab, und verbinden Sie den Stecker mit dem Koppler. • Setzen Sie den Koppler und die Faser wieder in die FME ein.
- Seite 6 Zuführungsfaser anbringen • Wenn Sie die Eingangsports 1 oder 2 verwenden, führen Sie die Kabelbinder durch die entsprechenden Öffnungen. • Ziehen Sie die äußere Ummantelung der Zuführungsfaser ab. • Installieren Sie bei Bedarf einen Gasblocker. Der Gasblocker sollte in der Aussparung liegen.
- Seite 7 Faser(n) spleißen • Setzen Sie den entsprechenden Spleißhalter ein. • Spleißen Sie die Zuführungsfaser und das Pigtail zusammen. • Setzen Sie den Spleiß in den Spleißhalter ein. • Verwahren Sie die Faser-Überlänge in der FME. • Führen Sie alle erforderlichen Tests durch, um die Qualität der Spleißung zu gewährleisten.
- Seite 8 WDM-Combiner (optional) Ein WDM-Combiner wird für den Abschluss eines Netzes mit CATV-Diensten auf einer separaten RF-Overlay-Faser verwendet. Je nach Modell wird er mit einem vorinstallierten WDM-Combiner geliefert. Zum Installieren: • Verlegen Sie die Daten- und CATV-Fasern. • Verbinden Sie diese beiden Pigtails mit den entsprechenden Zuführungsfasern. •...
- Seite 9 Patch-Out (optional) Das Gerät unterstützt die Möglichkeit, Patch-Out-Glasfaserkabel hinzuzufügen. Je nach Modell sind diese Koppler und/oder Pigtails in der FME vorinstalliert. • Verbinden Sie das/die Pigtail(s) mit dem Patch-Out-Koppler. • Spleißen Sie das/die Pigtail(s) mit der/den Zuführungsfaser(n). • Legen Sie die Spleiße in den Spleißhalter ab. Hinweis: Die Anzahl und Art der Patch-Out-Optionen hängt von dem jeweiligen FTU-Modell ab.
- Seite 10 Patch-In (optional) Das Gerät unterstützt die Möglichkeit, Glasfaserkabel einzupatchen. Diese Anschlüsse sind in der FME vorinstalliert. • Bitte schließen Sie das Glasfaser-Patchkabel von der FTU eines Drittanbieters an. Je nach Modell müssen Sie einen SC- oder LC-Stecker platzieren.
-
Seite 11: Installation Beenden
Installation beenden • Entfernen Sie die verbliebene Schutzkappe vom FiberTwist-Koppler. • Setzen Sie die FME mit den installierten Fasern auf die Grundplatte. • Klicken Sie die transparente Abdeckung auf die Grundplatte und die FME. • Befestigen Sie die Abdeckung mit der mitgelieferten Schraube auf der Grundplatte. - Seite 12 Überarbeitung 1.1 November 2021 - Copyright © 2021 Genexis Netherlands B. V . Alle Rechte vorbehalten. Genexis übernimmt keine Haftung für etwaige Ungenauigkeiten in diesem Dokument. Genexis behält sich das Recht vor, dieses Dokument unangekündigt zu ändern, modifizieren, übertragen oder anderweitig zu überarbeiten.
