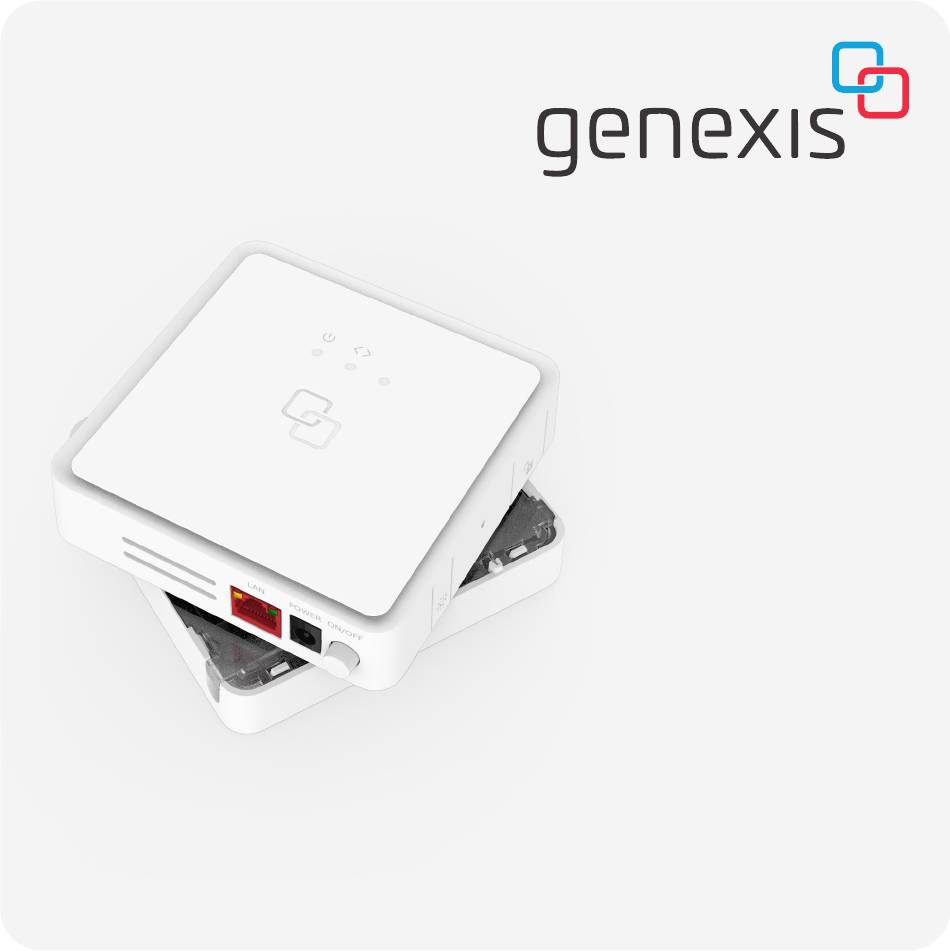

- Seite 1 G2110C FiberTwist–Serie Installationsanleitung...
-
Seite 2: Anschlussübersicht

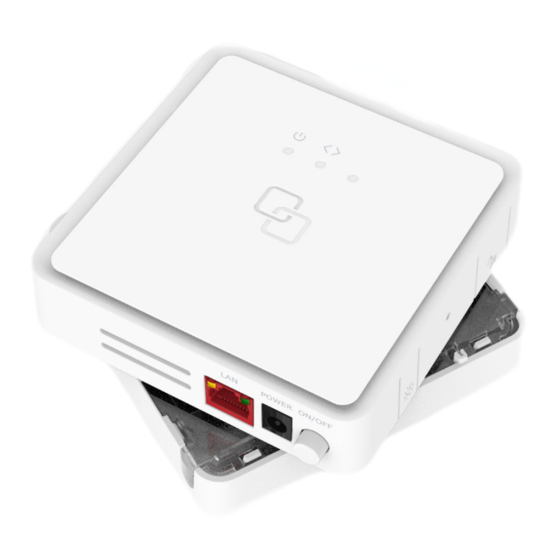

Tasten-Übersicht Anschluss-Übersicht Stromanschluss EIN/AUS- LAN-Anschluss Entriegelungstaste Taste Entfernen Sie den FiberTwist oder Blinddeckel – halten Sie die Taste gedrückt und drehen Sie dabei gegen den Uhrzeigersinn Reset-Taste (eingelassen) Reset – drücken und loslassen Taste zum Dimmen der LEDs LEDs dimmen –... -
Seite 3: Led-Übersicht
LED-Übersicht System Grün – System in Ordnung Grün (blinkend) – Booting / Firmware-Upgrade – System / Booting fehlerhaft – ausgeschaltet Uplink Grün – Verbindung in Ordnung Grün (blinkend) – Verbindung wird hergestellt – keine Verbindung... - Seite 4 Installationsanleitung Verschiedene Sprachfassungen dieses Dokuments und zusätzliche Produktinfor- Blinddeckel entfernen (falls vorhanden) mationen finden Sie unter https://genexis.eu/product/fibertwist/downloads 1. Drücken und halten Sie die Entriegelungstaste (siehe Tasten-Übersicht). 2. Drehen Sie den Blinddeckel gegen den Uhrzeigersinn, bis er einrastet. Box-Inhalt Wichtig: Die Anweisungen müssen 3.
- Seite 5 Staubschutzkappe entfernen Twist! 1. Nehmen Sie den FiberTwist aus dem Karton. 1. Platzieren Sie den FiberTwist, wie der Abbildung unten zu sehen, in einem 2. Die Staubschutzkappe ist mit der roten Schnur auf der Rückseite des 30-Grad-Winkel auf der FTU. FiberTwist verbunden.
-
Seite 6: Eu-Konformitätserklärung
1. Falls erforderlich, schließen Sie Ihre Endgeräte über ein RJ45-Netzwerkkabel an die LAN-Anschlüsse an. Hiermit erklärt Genexis Netherlands B. V ., dass das Produkt FiberTwist-G2110C mit 2. Verbinden Sie das mitgelieferte Netzteil mit dem FiberTwist und stecken Sie das den Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU, der delegierten Richtlinie Netzteil in eine Steckdose. - Seite 7 Überarbeitung 1.0 - November 2021 - Copyright © 2021 Genexis Netherlands B. V . Alle Rechte vorbehalten. Genexis übernimmt keine Haftung für etwaige Ungenauigkeiten in diesem Dokument. Genexis behält sich das Recht vor, dieses Dokument unangekündigt zu ändern, modifizieren, übertragen oder anderweitig zu überarbeiten.
