Verwandte Anleitungen für Genexis Bracket-2 DIY FiberTwist-Serie
Inhaltszusammenfassung für Genexis Bracket-2 DIY FiberTwist-Serie
- Seite 1 Bracket-2 DIY FiberTwist-Serie Installationsanleitung...

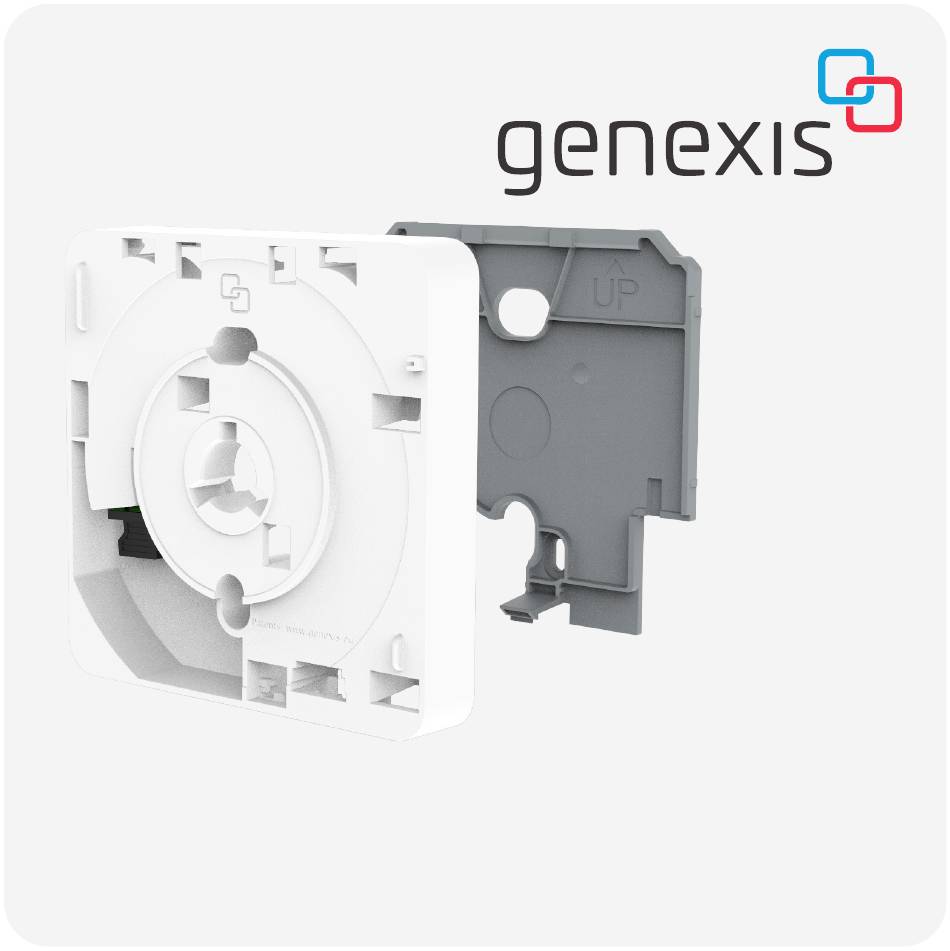

- Seite 2 In der Box Kurze Schrauben Wanddübel & lange Schrauben Bracket-2 Frontansicht Bracket-2 Rückansicht Montageplatte mit Klebeband...
- Seite 3 Falls Sie die Dübel verwenden, verwenden Sie die Montageplatte, um die Stelle zu markieren, an der Sie die Löcher bohren möchten. Bei Bedarf ist eine Bohrschablone auf https://genexis.eu/ product/fibertwist/downloads#bracket abrufbar. Bohren Sie die Löcher und setzen Sie die Dübel ein. Schrauben Sie die Montageplatte mit den langen Schrauben an die Wand.
- Seite 4 Montageplatte an der Wand befestigen (Fortsetzung) Mit vormontiertem Klebeband befestigen: • Entfernen Sie die Schutzschicht des Klebebandes. • Drücken Sie die Montageplatte etwa 10 Sekunden lang mit dem Klebeband an die Wandoberfläche. • Wenn die Montageplatte mit Klebeband befestigt ist, können Sie mit der Montage des Bracket-2 fortfahren.
- Seite 5 Länge des externen Glasfaser-Patchkabels anpassen (optional) Wenn Ihr Patchkabel bereits vorinstalliert ist, können Sie ein oder zwei Kreisbahnen des aufgerollten Glasfaserkabels entfernen, um mehr Länge zu erhalten. Standardmäßig ist das Kabel in 3 Kreisbahnen aufgerollt. Rückansicht mit vorinstalliertem Patchkabel...
- Seite 6 Bracket-2 auf der Montageplatte positionieren 1. Positionieren Sie die Führungsstifte des Brackets zentriert auf dem Einsatz oben auf der Montageplatte (siehe gestricheltes Rechteck unten). 2. Platzieren Sie das Bracket-2 in einem Winkel und drücken Sie die Unterseite des Bracket-2 in Richtung der Wandoberfläche. 3.
-
Seite 7: Installation Beenden
Installation beenden • Verbinden Sie das lose Ende des Patchkabels mit Ihrem Glasfaseranschluss. • Entfernen Sie die verbleibende Schutzkappe vom FiberTwist-Koppler. • Installieren Sie die aktive Einheit wie in der Installationsanleitung des aktiven FiberTwist-Produkts beschrieben. - Seite 8 Bracket-2 von der Montageplatte entfernen Das Bracket-2 kann entfernt werden, wenn das aktive Gerät noch installiert ist. 1. Trennen Sie alle Kabel von Ihrem aktiven Gerät. 2. Drücken und halten Sie die Entriegelungstaste an der Unterseite (siehe Bilder unten). 3. Neigen Sie das Bracket-2 zu sich hin, so dass Sie das Bracket-2 von der Montageplatte abnehmen können.
- Seite 9 Entfernen Sie die mit Klebeband befestigte Montageplatte von der Wandoberfläche 1. Nehmen Sie einen flachen Gegenstand, z. B. ein Messer, mit dem Sie zwischen die Platte und die Wandoberfläche gelangen können. 2. Ziehen Sie diesen flachen Gegenstand zwischen dem Klebeband und der Wand zu sich heran, so dass sich die Montageplatte von der Wandoberfläche löst.
- Seite 10 Überarbeitung 1.1 November 2021 - Copyright (c) 2021 Genexis Netherlands B. V . Alle Rechte vorbehalten. Genexis übernimmt keine Haftung für etwaige Ungenauigkeiten in diesem Dokument. Genexis behält sich das Recht vor, dieses Dokument unangekündigt zu ändern, modifizieren, übertragen oder anderweitig zu überarbeiten.
