Anbau An Den Traktor; Montage An Ein Anbaugerät; Befestigung Des Steuermoduls - APV KS 40 M2 Original Bedienungsanleitung

6
Qualität für Profis

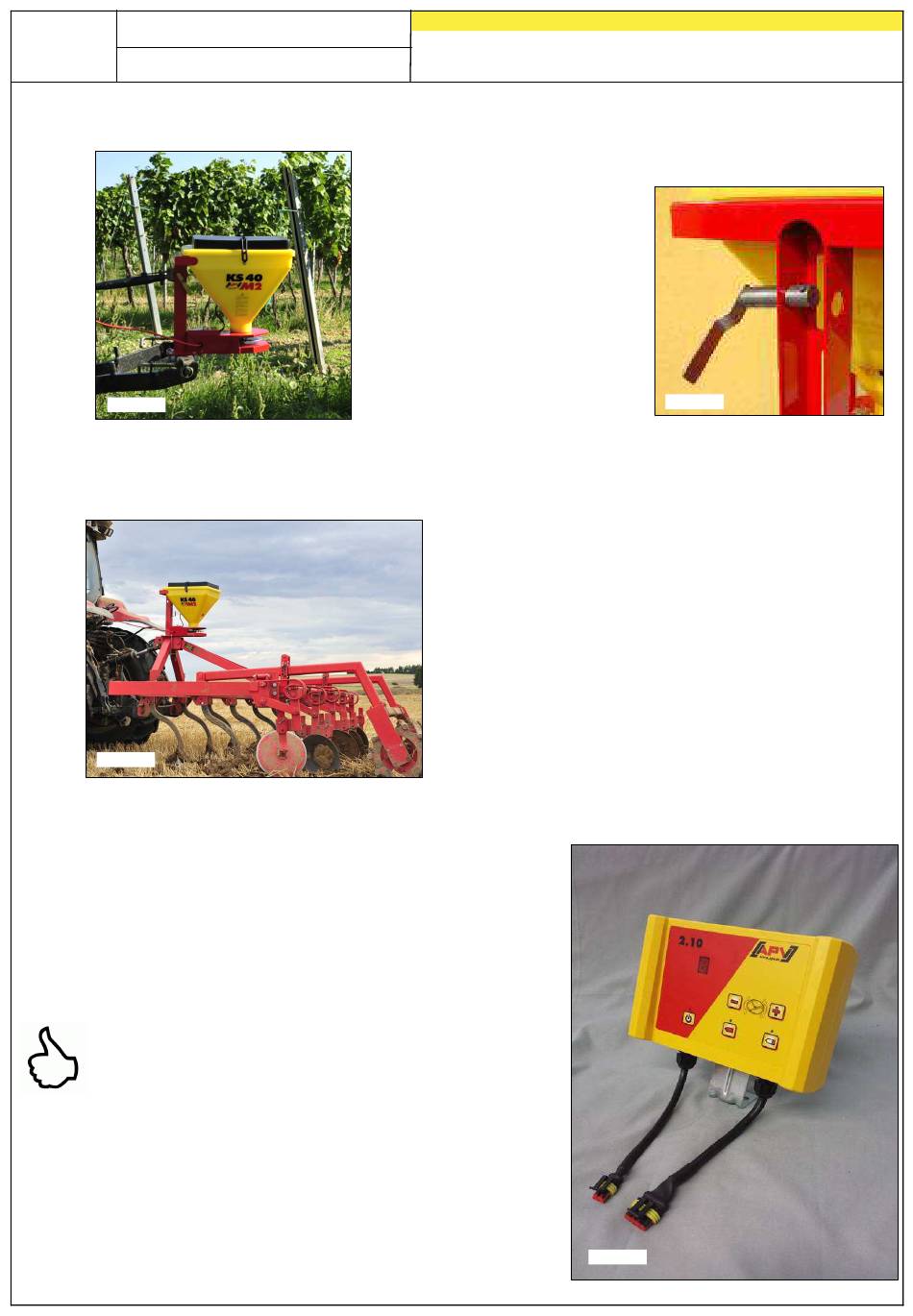

Anbau an den Traktor

5.2
Abb.: 1
Montage an ein Anbaugerät
5.3
Abb.: 3

5.4 Befestigung des Steuermoduls

Befestigen Sie die serienmäßig mitgelieferte
Halterung mit zwei Schrauben in der Kabine. Das
überschüssige Kabel verstauen Sie im Fahrerhaus
um ein Einklemmen zu vermeiden.
TIPP: Beachten Sie den Winkel mit dem Sie auf das
Modul blicken, um das Display optimal ablesen zu
können. Verbiegen Sie eventuell die Halterung leicht,
um den Winkel gut einzustellen.
Bei dieser Anbauweise
schrauben Sie die Acker-
schiene zwischen Ihren KS 40
M2 und die mitgelieferte
Kontraplatte. Sie sollten
Schrauben mit einem Durch-
messer von 10mm verwenden.
Fixieren Sie den Oberlenker
Ihres Zugfahrzeuges mit dem
Bolzen.
Um den KS 40 M2 auf ein Anbaugerät
aufzubauen verwenden Sie am besten die
Kontraplatte. Befestigen Sie Ihren KS 40 M2
mit Hilfe dieser auf einem Rahmen des
Anbaugerätes.
Um die maximale Arbeitsbreite und auch eine
entsprechende Verteilung zu erreichen, muss
das Gerät auf einer Höhe von 1,5 Meter
montiert werden.
Abb.: 2
Abb.: 4
