Inhaltszusammenfassung für APV KS 40 M2

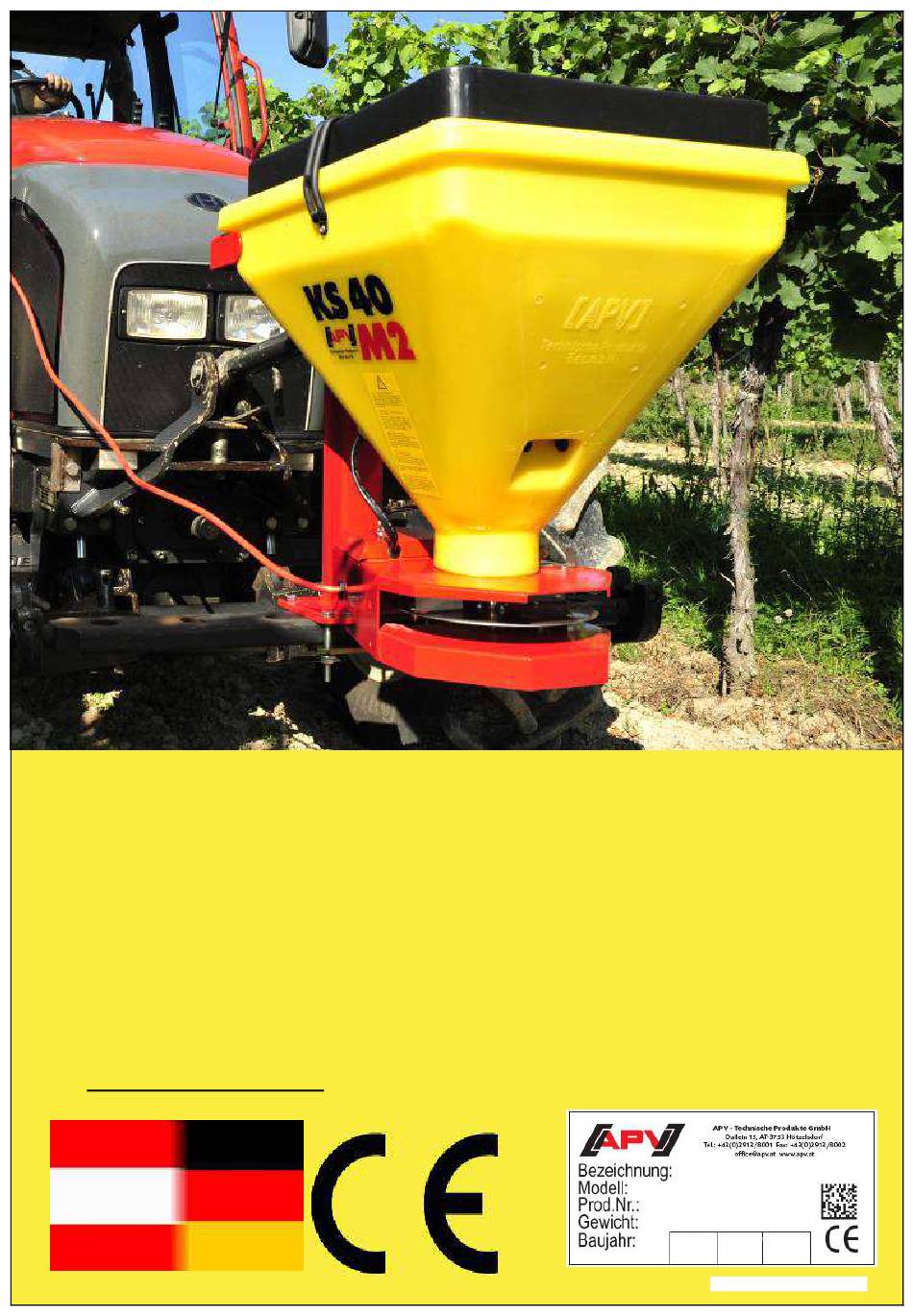

- Seite 1 Originalbedienungsanleitung KS 40 M2 Vor Inbetriebnahme bitte sorgfältig lesen! Stand: 04/2016, V.2.0 Best. Nr.: 00600-3-955...
-
Seite 2: Es Darf Nicht
Qualität für Profis Es darf NICHT Unbequem und überflüssig erscheinen, die Gebrauchs- Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst. -
Seite 3: Inhaltsverzeichnis
Qualität für Profis Inhaltsverzeichnis EG-Konformitätserklärung ....................... 4 Bestimmungen ......................... 5 Garantie ........................... 5 Unfallverhütung ........................5 Grundlegendes ........................5 Aufbau und Arbeitsweise ....................5 Anbau an den Traktor ...................... 6 Montage an ein Anbaugerät ..................... 6 Befestigung des Steuermoduls ..................6 Elektrische Anschlüsse .................... -
Seite 4: Eg-Konformitätserklärung
Gesundheitsanforderungen wurden folgende Normen und / oder technische Spezifikationen herangezogen: EN 12100/1; EN 1200100/2 Falls zutreffend: Titel / Nummer / Ausgabestand Ihr CE Ansprechpartner der Firma APV ist Herr Ing. Jürgen Schöls. Dieser ist unter der Telefonnummer +43(0)2913-8001 erreichbar. Dallein, 04/.2016 Ort;Datum Unterschrift Ing. -
Seite 5: Bestimmungen

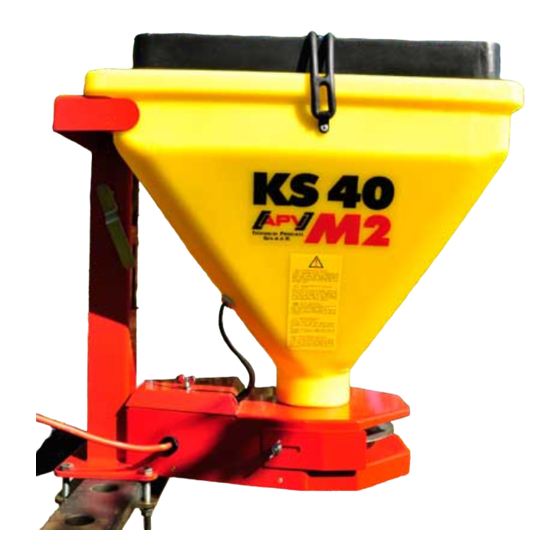

5 Grundlegendes Aufbau und Arbeitsweise Der Universalstreuer „KS 40 M2“ ist ein Kleinsamenstreuer mit 40 Liter Fassungsvermögen. Der Antrieb der Streuscheibe erfolgt über einen 12V-Elektromotor welcher über die Steuerung geregelt wird. Die Drehzahl der Streuscheibe und somit die Arbeitsbreite, kann mit der Steuerung bequem vom Fahrersitz aus geregelt werden. -
Seite 6: Anbau An Den Traktor
Ihres Zugfahrzeuges mit dem Bolzen. Abb.: 2 Abb.: 1 Montage an ein Anbaugerät Um den KS 40 M2 auf ein Anbaugerät aufzubauen verwenden Sie am besten die Kontraplatte. Befestigen Sie Ihren KS 40 M2 mit Hilfe dieser auf einem Rahmen des Anbaugerätes. -
Seite 7: Elektrische Anschlüsse
Qualität für Profis 5.5 Elektrische Anschlüsse Das serienmäßig mitgelieferte Kabel können Sie direkt an Abb.: 5 die Batterie anschließen. Das andere Ende verbinden Sie mit dem Steuermodul. Das 4-polige Kabel am Streugerät wird ebenfalls am Steuermodul angeschlossen. Die Sicherung (20A) befindet sich am Pluspol des Stromkabels. -
Seite 8: Steuermodul
Qualität für Profis Steuermodul Der Kleinstreuer hat ein Steuermodul mit einer hermetisch dichten Folientastatur. An der Unterseite sind ein zweipoliger Stecker (Anschluss an die Batterie) und ein vierpoliger Stecker (Verbindung Streugerät mit dem Steuermodul) angebracht. Drehzahl des Streutellers verringern Digitale Anzeige Drehzahl des Streutellers Leuchtet wenn der erhöhen... -
Seite 9: Abdrehprobe
Qualität für Profis Folgende Menüpunkte sind vorhanden: 5.8 Abdrehprobe: gedrückt halten. drücken. Die Streuscheibe läuft bereits mit der aktuell eingestellten Drehzahl. Der Schieber wird für genau 1 Minute geöffnet. Während des Abdrehvorganges wird die eingestellte Drehzahl auf der digitalen Anzeige blinkend dargestellt. -
Seite 10: Einstellungen
Das Streugerät muss1,5 m über dem Boden montiert werden, um ein optimales Maß an Streudichte und die maximale Arbeitsbreite zu ermöglichen. Hinweis: Wenn der KS 40 M2 auf Geräten mit kleinen Arbeitsbreiten angebaut wird und das Saatgut direkt in/vor die Walze gestreut werden soll, kann man das Streugerät auch leicht nach unten geneigt anbringen. - Seite 11 Qualität für Profis Nach folgender Formel wird die Ausbringmenge bestimmt: × × gewünschte Ausbringme [kg/ha] Fahrgeschw indigkeit [km/h] Arbeitsbre Gewicht[kg /min] Beispiel: × × [kg/ha] [km/h] [kg/min] • Nun müssen Sie die aufgefangene Streugutmenge abwiegen. • Danach kann durch Veränderung des Skalenwertes am Dosierschieber und durch erneutes Abdrehen der richtige Wert gefunden werden.
-
Seite 12: Rührwerk
Qualität für Profis Rührwerk Da ein Rührwerk mit zwei Rührstiften prinzipiell nicht nötig ist, wurde es vom Werk aus nur mit einem Rührstift versehen. Falls Sie jedoch eine verstärkte Rührwirkung benötigen (z.B. bei Gras usw.), ist folgendes durchzuführen: Der obere Rührstift, welcher beigelegt ist, kann in der dafür vorgesehenen Öffnung am Rührwerk befestigt werden. -
Seite 13: Streuscheibe, Querverteilung, Wurfschaufeln
Qualität für Profis 6.4 Streuscheibe, Querverteilung, Wurfschaufeln Die Streuscheibe muss gegen den Urzeigersinn laufen. Abb.: 14 Mit den an der Streuscheibe angebrachten Wurfschaufeln kann das Streubild dem spezifischen Gewicht (der Dichte) des Streugutes angepasst werden. Dies bewirkt eine gleichmäßige Querverteilung. Wenn die Querverteilung nicht optimal ist, sollte man bei manchen Streubreiten und -gütern die Wurfschaufeln nach folgenden Zurückgestellt... -
Seite 14: Streutabellen
Qualität für Profis 7 Streutabellen Diese Tabellen können Sie als Richtwerte verwenden, sie sind jedoch nicht überall gleich anwendbar, da viele Faktoren eine Rolle spielen bzw. starke Veränderungen auftreten können (wie z.B. Tausendkorngewicht, Feuchtigkeit des Samens, Veränderung des Fließverhaltens, und vieles mehr). Gras Grass Herbe... - Seite 15 Qualität für Profis Buchweizen Buckwheat Blé Noir Fagopyrum Drehzahl Schieberstellung (Streubreite) 1 (1m) 0,27 0,89 2,58 3,15 5 (~ 5,5m) 1,13 2,61 4,51 9 (~ 6,5m) 1,29 2,57 9. (~ 7m) 1,28 2,61 Gewicht in kg Wicke Vetch Vesce Vicia Drehzahl Schieberstellung (Streubreite)
- Seite 16 Qualität für Profis Schneckenlinsen Slug lentils Lentilles anti- limaces Drehzahl Schieberstellung (Streubreite) 1 (~ 1,5m) 0,84 2,06 4,35 5 (~ 8m) 2,02 3,55 1,99 9 (~ 11,5m) 2,07 3,64 9. (~ 12m) 2,12 3,59 Gewicht in kg Mesurol Schneckenkorn Mesurol Slug pellets Mesurol grains anti- limaces...
- Seite 17 Qualität für Profis Allowin/Allowin Quattro Drehzahl Schieberstellung (Streubreite) 1 (~ 1,25m) 0,985 2,462 4,948 5 (4,5 - 5m) 0,077 0,956 2,161 4,300 9 (6 – 6,5m) 0,082 0,870 1,905 9. (7 – 7,5m) 0,088 0,835 1,842 Gewicht in kg Clartex Neo Slug-off Drehzahl Schieberstellung...
-
Seite 18: Angezeigte Symbole Und Deren Bedeutung
Qualität für Profis TIPP: Von Zeit zu Zeit kann es sinnvoll sein, die Einstellungen der Streumenge zu überprüfen. Bei großen Arbeitsbreiten sollte die Windgeschwindigkeit beachtet werden, um Streufehler zu vermeiden. Hinweis: Der Schieber öffnet erst, wenn sich der Streuteller dreht! Die maximale Arbeitsbreite hängt auch von der Batteriespannung ab! 8 Angezeigte Symbole und deren Bedeutung Die Fehlermeldung-Codes wurden geschaffen, um den ordnungsgemäßen Betrieb des... -
Seite 19: Wartung Und Pflege
Qualität für Profis Wartung und Pflege Allgemeines Um das Gerät auch nach langer Betriebsdauer in gutem Zustand zu erhalten, sollten Sie bitte nachstehend angeführte Hinweise beachten: In der Beilage „Für Ihre Sicherheit…“ finden Sie einige grundlegende Sicherheitsvorschriften für die Wartung. Originalteile und Zubehör sind speziell für die Maschinen bzw. -
Seite 20: Technische Daten
Qualität für Profis 10 Technische Daten Bezeichnung: KS 40 M2 Behälterinhalt: 40 Liter Gewicht: 19 kg Abmessungen (H x B x T): 600 x 450 x 600 mm Max. Streubreite: 15 m (mit schwerem Saatgut z.B.: Lupinie, Schneckenlinsen) Empfohlene Streubreite:... -
Seite 21: Zubehör
Anbau an Anhängervorrichtungen Lieferumfang: 1 Montageplatte Bestellumfang: Artikel Nr.: 00300-2-107) Abb.: 19 11.3 Quadhalterung Zur Montage Ihres KS 40 M2 auf ATVs oder Quads gibt es bei uns eine Quadhalterung als Zubehör. Lieferumfang: 1 Quadhalterung Bestellnummer: Art. Nr.: 00300-2-135... -
Seite 22: Quadhalterung Höhenverstellbar
Qualität für Profis 11.4 Quadhalterung höhenverstellbar Zur Montage des KS 40 M2 an einem Quad/ ATV. Lieferumfang: 1 höhenverstellbare Quadhalterung Bestellnummer: Art. Nr.: 00300-2-022 Abb.: 21 11.5 Kabelverlängerung 5m (4-polig) Diese Kabelverlängerung wird erforderlich, wenn die Bodenbearbeitungsmaschine länger ist, als das ab Werk verbaute 6m Kabel, oder um ein praktisches Verlegen des Kabels zu ermöglichen. -
Seite 23: Meine Idee
Qualität für Profis 12 Meine Idee KS 40 M2 wurde lange entwickelt und getestet. Von der ersten Idee bis zur Serienfertigung verging viel Zeit. Viel Engagement einzelner Mitarbeiter und des gesamten Entwicklungsteams war gefordert. Wir arbeiteten gemeinsam mit Universitäten, Spezialisten aus der Praxis und gaben Forschungsarbeiten in Auftrag. -
Seite 24: Sicherheitshinweise
Qualität für Profis 13 Sicherheitshinweise Für Ihre Sicherheit… Diese Beilage zur Bedienungsanleitung enthält allgemeine Verhaltensregeln zum bestimmungsgemäßen Gebrauch des Gerätes und sicherheitstechnische Hinweise, die Sie zu Ihrem persönlichen Schutz unbedingt beachten sollten. Die Aufzählung ist sehr umfangreich, manche Hinweise betreffen nicht ausschließlich das gelieferte Gerät. -
Seite 25: Allgemeine Sicherheitstechnische Hinweise Und Unfallverhütungsvorschriften
Qualität für Profis Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. 13.2 Allgemeine sicherheitstechnische Hinweise und Unfallverhütungsvorschriften • Vor jeder Inbetriebnahme das Gerät und den Traktor auf Verkehrs- und Betriebssicherheit überprüfen! • Die Geräte sind durch den Betreiber regelmäßig (vor jeder Benutzung) bezüglich Brüche und Risse, Scheuerstellen, Leckagen, lose Schrauben und Verschraubungen, Vibrationen, auffällige Geräusche und korrekte Funktion zu überprüfen. - Seite 26 Qualität für Profis • Bei Kurvenfahrt die weite Ausladung und/oder die Schwungmasse des Gerätes berücksichtigen! • Gerät nur in Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutzstellung sind! • Die Fahrgeschwindigkeit des Traktors bei der Durchführung von Arbeitsgängen ist gemäß...
-
Seite 27: Angebaute Geräte
Qualität für Profis 13.3 Angebaute Geräte • Vor dem An- und Abbau von Geräten an die Dreipunktaufhängung Bedienungs- einrichtungen in die Stellung bringen, bei der unbeabsichtigtes Heben oder Senken ausgeschlossen ist! • Beim Dreipunktanbau müssen die Anbaukategorien beim Traktor und Gerät über- einstimmen oder abgestimmt werden! •... -
Seite 28: Sicherheitsschilder
Qualität für Profis 14 Sicherheitsschilder Bitte beachten Sie diese Aufkleber am Gerät! Diese weisen Sie auf besondere Gefahren hin! Vor Inbetriebnahme die Während der Fahrt Betriebsanleitung lesen nicht auf der Maschine und beachten!!! stehen!!! Vor Wartungsarbeiten Niemals in den unbedingt Motor abstellen Quetschgefahrenbereich und Schlüssel abziehen!!! greifen, solange sich... - Seite 29 Qualität für Profis Nicht auf drehende Teile steigen; verwenden Sie den vorgesehenen Aufstieg!!! Gefahr durch fort- geschleuderte Teile; Sicherheitsabstand beachten!
-
Seite 30: Notizen
Qualität für Profis 15 Notizen... - Seite 31 Qualität für Profis...
-
Seite 32: Qualität Für Profis
Qualität für Profis Von Landwirten inspiriert & von Profis realisiert APV - Technische Produkte GmbH Dallein 15 AT-3753 Hötzelsdorf Tel.:+43/(0)2913 / 8001 Fax.: +43/(0)2913 / 8002 www.apv.at office@apv.at...
