APV KS 40 M2 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für KS 40 M2:
- Original bedienungsanleitung (32 Seiten) ,
- Original bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für APV KS 40 M2
Inhaltszusammenfassung für APV KS 40 M2

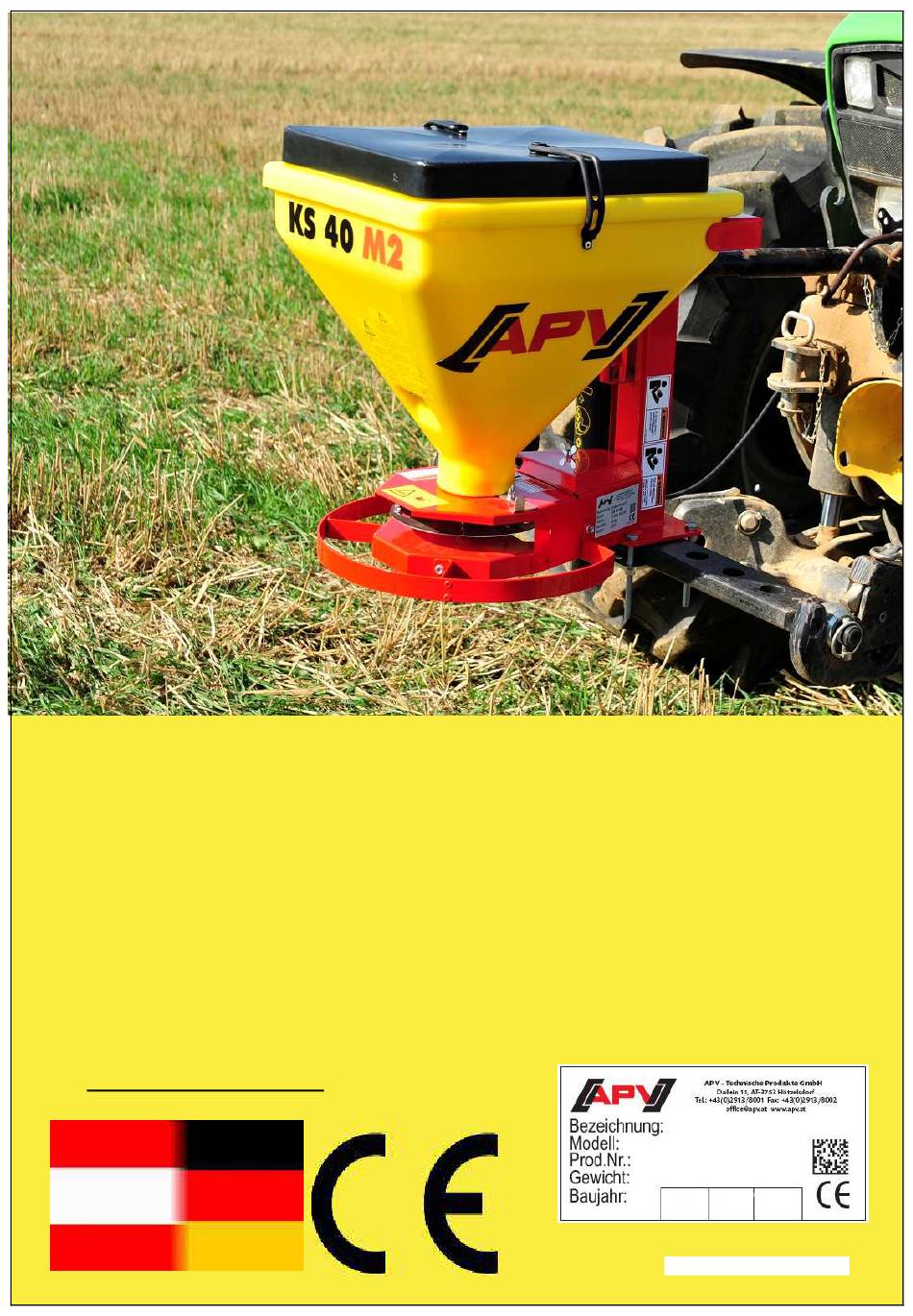

- Seite 1 Originalbetriebsanleitung KS 40 M2 Vor Inbetriebnahme bitte sorgfältig lesen! Stand: 06/2019, V.2.1 Best. Nr.: 00600-3-955...
- Seite 2 Qualität für Profis Es darf NICHT Unbequem überflüssig erscheinen, Gebrauchs- Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
-
Seite 3: Inhaltsverzeichnis
Qualität für Profis Inhaltsverzeichnis EG-Konformitätserklärung .................... 4 Identifikation des Geräts ....................5 Eindeutige Identifikation ..................5 Position des Typenschilds ..................5 Abbildung des Typenschilds .................. 5 Service ......................... 5 Garantie ........................6 Unfallverhütung und Sicherheitshinweise ..............6 Bestimmungsgemäße Verwendung ..............6 Allgemeine sicherheitstechnische Hinweise und Unfallverhütungsvorschriften .. -
Seite 4: Eg-Konformitätserklärung
ISO 12100 Maschinensicherheit; allgemeine Gestaltungsleitsätze; Risikobeurteilung und Risikominderung ISO 13857 Sicherheit von Maschinen; Sicherheitsabstände Falls zutreffend: Nummer / Titel / Nummer / Ausgabestand Ihr CE-Ansprechpartner der Firma APV ist Herr Ing. Jürgen Schöls. Dieser ist unter der Telefonnummer +43(0)2913-8001 erreichbar. Dallein, 06/2019 Ort, Datum Unterschrift Ing. -
Seite 5: Identifikation Des Geräts
• Falls Sie trotz der Informationen in dieser Betriebsanleitung Fragen zum Umgang mit dem Scheibenstreugerät haben • Für Ersatzteilbestellungen • Zur Beauftragung von Wartungs- und Instandhaltungsarbeiten APV - Technische Produkte GmbH ZENTRALE Telefon: +43 (0) 2913 8001 Dallein 15 Fax: +43 (0) 2913 8002 3753 Hötzelsdorf... -
Seite 6: Garantie
Qualität für Profis Garantie Das Gerät bitte sofort bei Übernahme auf eventuelle Transportbeschädigungen überprüfen. Spätere Reklamationen aus Transportschäden können nicht mehr anerkannt werden. Wir geben eine einjährige Werksgarantie ab Lieferdatum (Ihre Rechnung oder der Lieferschein gelten als Garantieschein). Diese Garantie gilt im Falle von Material- oder Konstruktionsfehlern und erstreckt sich nicht auf Teile, die durch –... -
Seite 7: Allgemeine Sicherheitstechnische Hinweise Und Unfallverhütungsvorschriften
Qualität für Profis Allgemeine sicherheitstechnische Hinweise und Unfallverhütungsvorschriften • Vor jeder Inbetriebnahme das Gerät und den Traktor auf Verkehrs- und Betriebssicherheit überprüfen! • Die Geräte sind durch den Betreiber regelmäßig (vor jeder Benutzung) bezüglich Brüche und Risse, Scheuerstellen, Leckagen, lose Schrauben und Verschraubungen, Vibrationen, auffällige Geräusche und korrekte Funktion zu überprüfen. - Seite 8 Qualität für Profis • Gerät nur in Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutzstellung sind! • Die Fahrgeschwindigkeit des Traktors bei der Durchführung von Arbeitsgängen ist gemäß Bedienungsanleitung und abhängig vom Saatgut zwischen 1 und 20 km/h einzuhalten. •...
-
Seite 9: Angebaute Geräte
Qualität für Profis Angebaute Geräte • Vor dem An- und Abbau von Geräten an die Dreipunktaufhängung Bedienungseinrichtungen in die Stellung bringen, bei der unbeabsichtigtes Heben oder Senken ausgeschlossen ist! • Beim Dreipunktanbau müssen die Anbaukategorien beim Traktor und Gerät über- einstimmen oder abgestimmt werden! •... -
Seite 10: Sicherheitsschilder
Qualität für Profis Sicherheitsschilder Bitte beachten Sie diese Aufkleber am Gerät! Diese weisen Sie auf besondere Gefahren hin! Bei Fehlbedienungen können ernsthafte Vor Inbetriebnahme die Betriebsanleitung Verletzungen auftreten! lesen und beachten! Gefahr durch fortgeschleuderte Teile; Verletzungsgefahr bei beweglichen Teilen. Sicherheitsabstand beachten! Bei Handhabung Maschine abschalten und Versorgung trennen! Heiße Oberfläche! -
Seite 11: Technische Daten
Qualität für Profis Technische Daten Bezeichnung: KS 40 M2 Behälterinhalt: 40 Liter Gewicht: 19 kg Abmessungen (H x B x T): 600 x 450 x 600 mm Max. Streubreite: 15 m (mit schwerem Saatgut z.B.: Lupinie, Schneckenlinsen) Empfohlene Streubreite: 12 m... -
Seite 12: Grundlegendes
Qualität für Profis Grundlegendes Aufbau und Arbeitsweise Der Scheibenstreuer „KS 40 M2“ ist ein Kleinsamenstreuer mit 40 Litern Fassungsvermögen. Der Antrieb der Streuscheibe erfolgt über einen 12V-Elektromotor, welcher über die Steuerung geregelt wird. Die Drehzahl der Streuscheibe und somit die Arbeitsbreite kann mit der Steuerung bequem vom Fahrersitz aus geregelt werden. -
Seite 13: Befestigung Des Steuermoduls
Qualität für Profis Befestigung des Steuermoduls Befestigen Sie die serienmäßig mitgelieferte Halterung mit zwei Schrauben in der Kabine. Das überschüssige Kabel verstauen Sie in der Kabine, um ein Einklemmen zu vermeiden. TIPP: Beachten Sie den Winkel, mit dem Sie auf das Modul blicken, um das Display optimal ablesen zu können. -
Seite 14: Steuermodul
Qualität für Profis Steuermodul Der Kleinstreuer hat ein Steuermodul mit einer hermetisch dichten Folientastatur. An der Unterseite sind ein 2-poliger Stecker (Anschluss an die Batterie) und ein 4-poliger Stecker (Verbindung Streugerät mit dem Steuermodul) angebracht. Digitale Anzeige Leuchtet, wenn der Schieber geschlossen ist Leuchtet, wenn der Leuchtet, wenn... -
Seite 15: Regulierung Der Saatmenge
Qualität für Profis Regulierung der Saatmenge Ausbringmenge regulieren: • Entnehmen Sie aus der entsprechenden Streutabelle Ihre benötigten Einstellungen. • Lösen Sie die Flügelmutter und stellen Sie den Dosierschieber auf die benötigte Skalenposition. Position 0: geschlossen; Position 10: ganz offen. • Fixieren Sie die Flügelmutter wieder. -
Seite 16: Entleeren Des Behälters
Qualität für Profis 6. Wiegen Sie die abgedrehte und aufgefangene Streugutmenge ab. 7. Danach kann durch Veränderung des Skalenwertes am Dosierschieber und durch erneutes Abdrehen der richtige Wert gefunden werden. 8. Wiederholen Sie diesen Vorgang, bis Sie Ihre gewünschte Ausbringmenge erreicht haben. -
Seite 17: Einstellungen
Das Streugerät muss 1,5 m über dem Boden montiert werden, um ein optimales Maß an Streudichte und die maximale Arbeitsbreite zu ermöglichen. HINWEIS: Wenn der KS 40 M2 auf Geräten mit kleinen Arbeitsbreiten angebaut wird und das Saatgut direkt in/vor die Walze gestreut werden soll, kann man das Streugerät auch leicht nach unten geneigt anbringen. -
Seite 18: Streuscheibe, Querverteilung, Wurfschaufeln
Qualität für Profis Streuscheibe, Querverteilung, Wurfschaufeln Die Streuscheibe muss gegen den Uhrzeigersinn laufen. Mit den an der Streuscheibe angebrachten Wurfschaufeln kann das Streubild dem spezifischen Gewicht (der Dichte) des Streugutes angepasst werden. Dies bewirkt eine gleichmäßige Querverteilung. Wenn die Querverteilung nicht optimal ist, sollte man bei manchen Streubreiten und -gütern die Wurfschaufeln nach folgenden Gesichtspunkten verstellen:... -
Seite 19: Streutabellen
Qualität für Profis 10 Streutabellen Diese Tabellen können Sie als Richtwerte verwenden, sie sind jedoch nicht überall gleich anwendbar, da viele Faktoren eine Rolle spielen bzw. starke Veränderungen auftreten können (wie z.B. Tausendkorngewicht, Feuchtigkeit des Samens, Veränderung des Fließverhaltens, und vieles mehr). Gras Grass Herbe... - Seite 20 Qualität für Profis Buchweizen Buckwheat Blé Noir Fagopyrum Drehzahl Schieberstellung (Streubreite) 1 (1m) 0,27 0,89 2,58 3,15 5 (~ 5,5m) 1,13 2,61 4,51 9 (~ 6,5m) 1,29 2,57 9. (~ 7m) 1,28 2,61 Gewicht in kg Wicke Vetch Vesce Vicia Drehzahl Schieberstellung (Streubreite)
- Seite 21 Qualität für Profis Schneckenlinsen Slug lentils Lentilles anti- limaces Drehzahl Schieberstellung (Streubreite) 1 (~ 1,5m) 0,84 2,06 4,35 5 (~ 8m) 2,02 3,55 1,99 9 (~ 11,5m) 2,07 3,64 9. (~ 12m) 2,12 3,59 Gewicht in kg Mesurol Schneckenkorn Mesurol Slug pellets Mesurol grains anti- limaces...
- Seite 22 Qualität für Profis 9 (6 – 6,5m) 0,082 0,870 1,905 9. (7 – 7,5m) 0,088 0,835 1,842 Gewicht in kg Clartex Neo Slug-off Drehzahl Schieberstellung (Streubreite) 1 (~ 1,25m) 0,932 2,359 4,594 5 (6 - 6,5m) 0,113 0,865 2,071 4,056 9 (~ 7,5m) 0,120 0,795...
-
Seite 23: Fehlermeldungen
Qualität für Profis 11 Fehlermeldungen Die Fehlermeldung-Codes wurden geschaffen, um den ordnungsgemäßen Betrieb des Gerätes zu überwachen und den Benutzer darüber zu informieren, wenn der ordnungsgemäße Betrieb des Gerätes nicht mehr möglich ist. Problem Ursache Mögliche Abhilfe Betriebsspannung zu niedrig Überprüfen der „b“... -
Seite 24: Lagerung Und Entsorgung
Qualität für Profis • Reinigung des Gerätes nicht mit Wasser vornehmen. Reinigen Sie das Gerät mit Druckluft, achten Sie jedoch auf einen nicht zu hohen Druck. Durch Reinigung mit zu hohem Druck können Lackschäden entstehen. • Gerät witterungsgeschützt abstellen. • Während des Winters das Gerät mit umweltfreundlichem Mittel vor Rost schützen. -
Seite 25: Quadhalterung
Qualität für Profis 14.3 Quadhalterung Zur Montage Ihres KS 40 M2 auf ATVs oder Quads gibt es bei uns eine Quadhalterung als Zubehör. 1 Quadhalterung Lieferumfang: 00300-2-135 Bestellnummer: Abb.: 20 14.4 Quadhalterung höhenverstellbar Zur Montage des KS 40 M2 an einem Quad/ATV. -
Seite 26: Meine Idee
Dennoch ist die wertvollste Erfahrung jene der Praxis. Unser Leitsatz: „Von Landwirten inspiriert & von Profis realisiert." Und so schafft die Kundennähe der Entwicklung den Vorsprung für Sie und APV. Schreiben Sie uns, welche positiven und negativen Erfahrungen Sie mit dem Gerät gemacht haben. -
Seite 27: Index
Qualität für Profis 16 Index Abdrehbeutel ........25 Meine Idee .......... 26 Abdrehprobe ........15 Metarex ..........21 Abdrehvorgang ........15 Modell ........... 5 Abmessungen ........11 Montage an ein Anbaugerät ....12 Allowin ..........21 Montageplatte ........24 Anbau an den Traktor ......12 Motordaten ......... -
Seite 28: Qualität Für Profis
Qualität für Profis Von Landwirten inspiriert & von Profis realisiert APV - Technische Produkte GmbH ZENTRALE Dallein 15 AT - 3753 Hötzelsdorf Tel.: +43 / (0)2913 / 8001 Fax: +43 / (0)2913 / 8002 www.apv.at office@apv.at...
