3 x Aufstellung und Installation
3.4.14 Anschluss elektrischer Daikin Backup-Heater
(EKBUxx)
Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält. Dies gilt auch für andere Backup-Hea-
ter-Typen.
● Backup-Heater (EKBUxx) an die Klemmleiste RTX-EHS
(Bild 3-11) der Daikin Altherma EHS(X/H) anschließen.
A Bauseitige Verkabelung (Länderspezifische Anschlussbedingun-
gen beachten - Anfrage bei zuständigem Energieversorgungsun-
ternehmen (EVU))!
Y Schaltschütz
Z Mindestabstand Kontakt (>3 mm - Überspannungskategorie III)

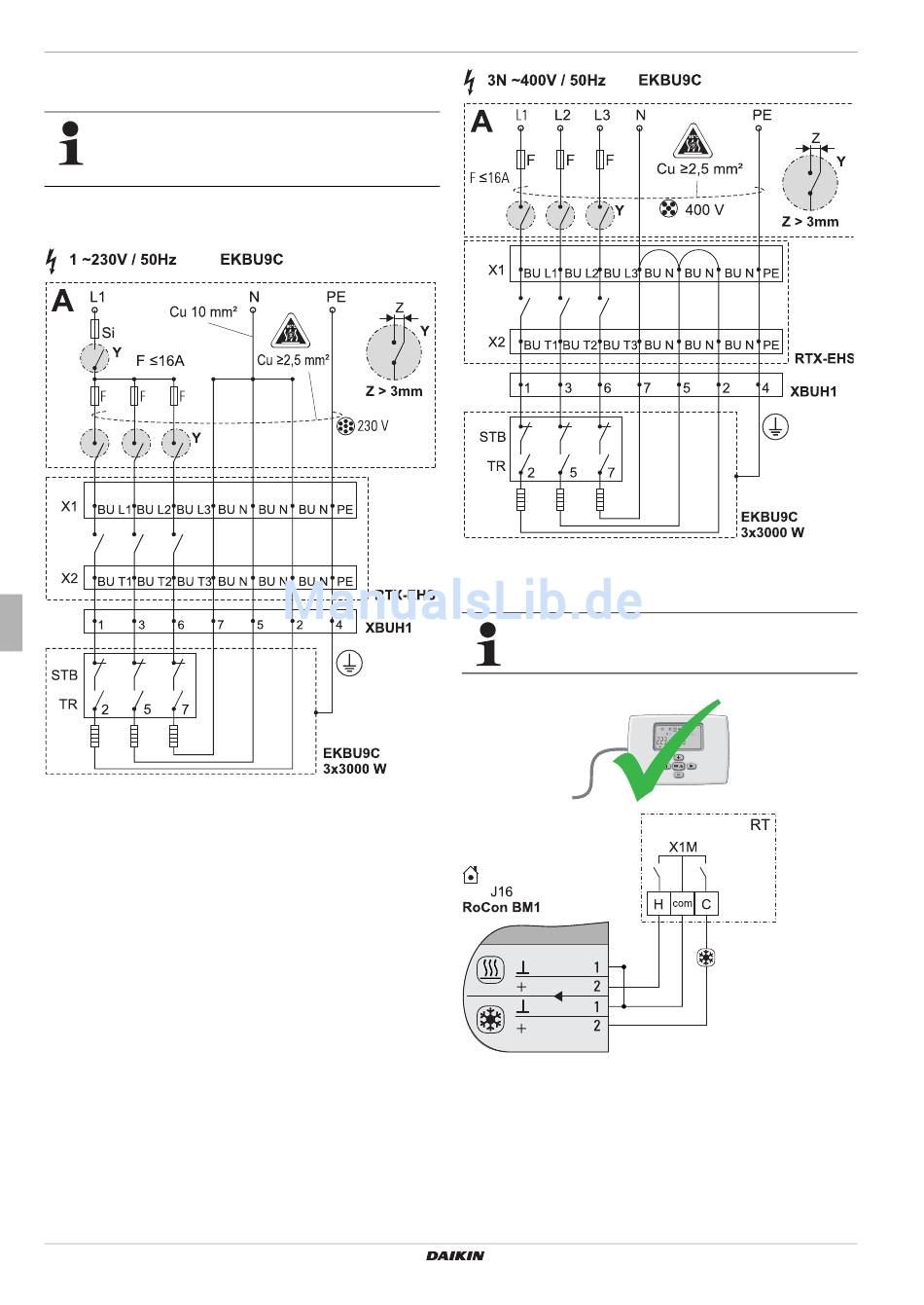

Bild 3-26 1-phasiger Anschluss Backup-Heater (EKBU9C)
Installations- und Wartungsanleitung
22
Bild 3-27 3-phasiger Anschluss Backup-Heater (EKBU9C)

3.4.15 Anschluss Daikin Raumthermostat

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Bild 3-28 Anschluss mit kabelgebundenem RT - Daikin EKRTW
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1420749 – 08/2014
