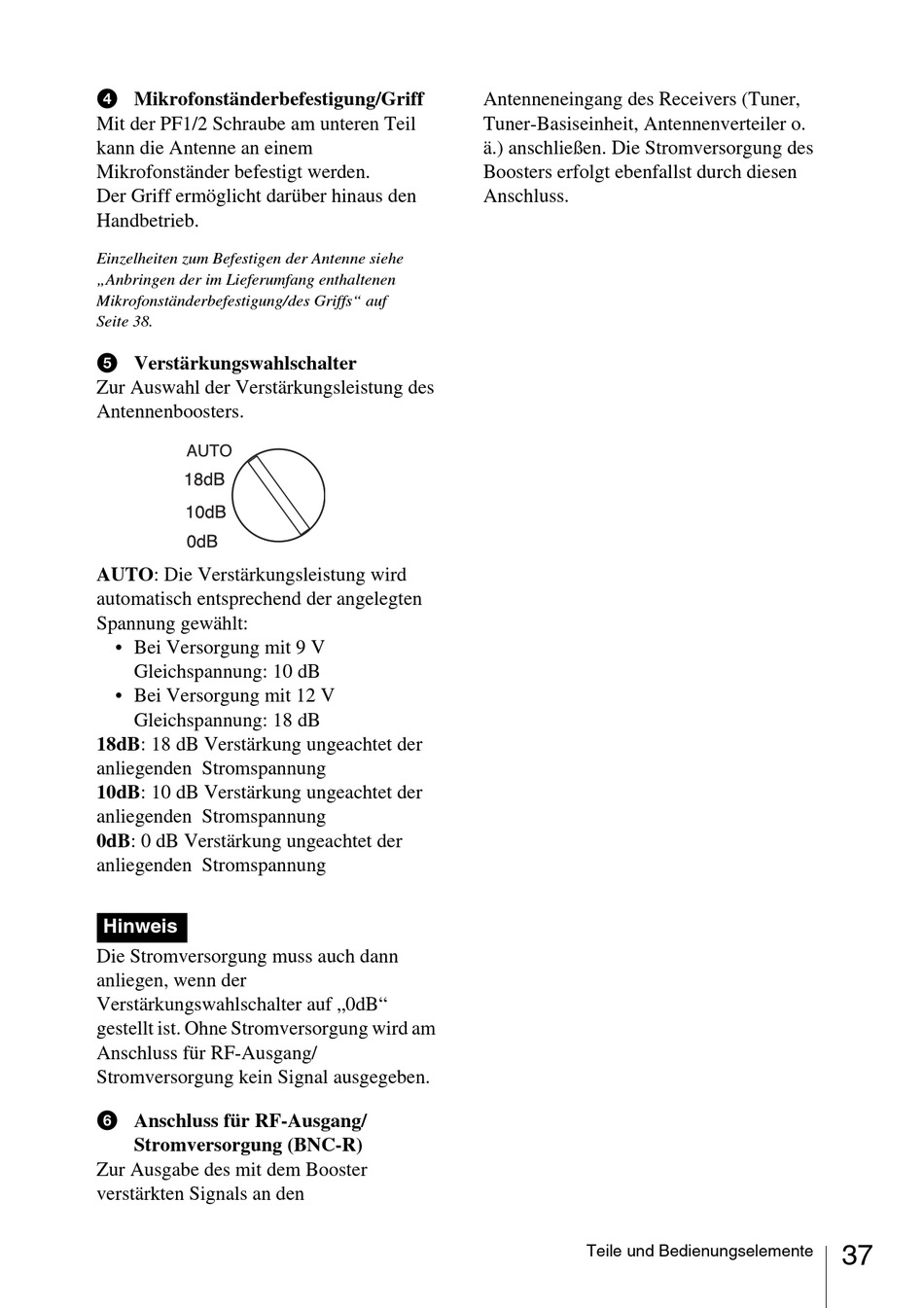

Sony AN-01 Bedienungsanleitung Seite 37

d Mikrofonständerbefestigung/Griff
Mit der PF1/2 Schraube am unteren Teil
kann die Antenne an einem
Mikrofonständer befestigt werden.
Der Griff ermöglicht darüber hinaus den
Handbetrieb.
Einzelheiten zum Befestigen der Antenne siehe
„Anbringen der im Lieferumfang enthaltenen
Mikrofonständerbefestigung/des Griffs" auf
Seite 38.
e Verstärkungswahlschalter
Zur Auswahl der Verstärkungsleistung des
Antennenboosters.
AUTO: Die Verstärkungsleistung wird
automatisch entsprechend der angelegten
Spannung gewählt:
• Bei Versorgung mit 9 V
Gleichspannung: 10 dB
• Bei Versorgung mit 12 V
Gleichspannung: 18 dB
18dB: 18 dB Verstärkung ungeachtet der
anliegenden Stromspannung
10dB: 10 dB Verstärkung ungeachtet der
anliegenden Stromspannung
0dB: 0 dB Verstärkung ungeachtet der
anliegenden Stromspannung
Hinweis
Die Stromversorgung muss auch dann
anliegen, wenn der
Verstärkungswahlschalter auf „0dB"
gestellt ist. Ohne Stromversorgung wird am
Anschluss für RF-Ausgang/
Stromversorgung kein Signal ausgegeben.
f Anschluss für RF-Ausgang/
Stromversorgung (BNC-R)
Zur Ausgabe des mit dem Booster
verstärkten Signals an den
Antenneneingang des Receivers (Tuner,
Tuner-Basiseinheit, Antennenverteiler o.
ä.) anschließen. Die Stromversorgung des
Boosters erfolgt ebenfallst durch diesen
Anschluss.
Teile und Bedienungselemente 37
