Inhaltszusammenfassung für Klein + Hummel PRO C 24
- Seite 1 Digitaler Universal Controller C 24 Installation Bedienung DSP-Version 4 058-D0XXX Version 03.05.2004 KLEIN + HUMMEL GmbH Tel.: + 49 - (0)711 - 45893 - 0 Fax: + 49 - (0)711 - 45893 - 35 email: info@klein-hummel.de Zeppelinstr. 12 73760 Ostfildern/Germany http://www.klein-hummel.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Das Gerät wurde von KLEIN+HUMMEL gemäß IEC 60065 gebaut und hat unser Werk in sicherheitstechnisch ein- wandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und Warnvermerke beachten, die in der Bedienungsanleitung enthalten sind. Das Gerät entspricht der Schutzklasse I (schutzgeerdet). -
Seite 3: Inhaltsverzeichnis

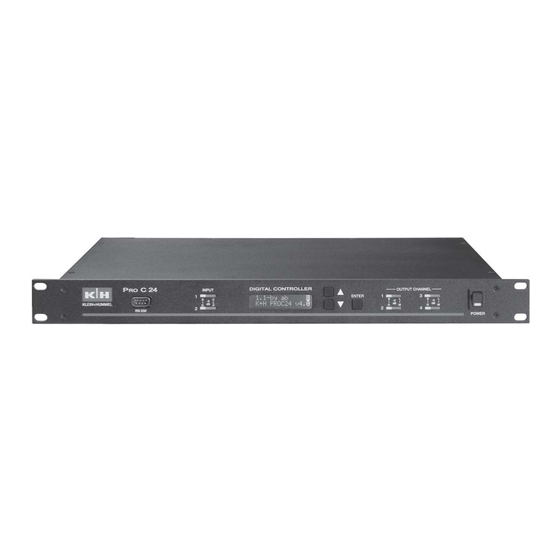

KLEIN + HUMMEL Digitaler Universal Controller P C 24 Precision Audio Line Bild 1 Frontseite Bild 2 Rückseite Digitaler Universal Controller P C 24 Seite 3... -
Seite 4: Inhaltsverzeichnis
Inhalt: Sicherheitshinweise ................2 Inhaltsverzeichnis ..................3 1. Allgemeines - Einführung..............5 2. Montage und Installation ..............6 2.1 Sicherheit ......................... 6 2.2 Lieferumfang ......................6 2.3 Betriebsbedingungen ..................... 6 2.4 Netzanschluss ......................6 2.5 Netzsicherung......................6 2.6 Vorsichtsmaßnahmen, Einschaltverzögerung ............. 6 2.7 Audio - und Steueranschlüsse ................ -
Seite 5: Allgemeines - Einführung
1. Allgemeines - Einführung Der Digitalcontroller P C 24 ist ein universelles Gerät Spezielle technische Features: ideal für den Einsatz mit den Lautsprechersystemen - hochauflösende 24-bit Wandlertechnologie mit aus der P X- und RX-Serie von K+H als auch für 96 kHz Samplingfrequenz den sicheren Betrieb anderer Systeme. -
Seite 6: Montage Und Installation
2. Montage und Installation Controller, Leistungsverstärker und Lautsprecher- system zu überprüfen. Dazu sind die Lautstärkesteller der Endverstärker zunächst zu schließen. Danach 2.1 Sicherheit sollte ein Audiosignal an den Controller gelegt wer- Bitte beachten Sie die auf Seite 2 angeführten den, so dass die grünen SIG-LEDs aufleuchten. Es Sicherheitshinweise. -
Seite 7: Rs 232 - Schnittstelle
3.3 Anzeigen für Eingangssektion 2.7.3 RS 232 - Schnittstelle Zur Parametrierung sind auf Vorder- und Rücksei- te je ein 9-poliger D-Sub-Stecker für die serielle RS 232 - Schnittstelle angeordnet. Diese beiden Steckverbindungen sind intern parallel geschaltet. Zur Verbindung mit einem PC kann das mitgelie- ferte Nullmodemkabel mit gekreuzten TX- und RX- Adern oder ein gleichartiges Verbindungskabel ein- gesetzt werden. -
Seite 8: Funktionstasten
1. Bezeichnung der Speicherplätze und der Ein- und Nachfolgend die Beschreibung der am Controller ver- Ausgangskanäle fügbaren Menüs in aufsteigender Folge: 2. EQ In und EQ Out (Eingangs- und Ausgangs- entzerrer 1-In Delay>ms 3. Gain In, Delay In und EQ In für die interne Summe aus linkem und rechtem Eingangskanal (M - Kanal) In A: 35ms 4. - Seite 9 Passwort nicht oder gibt ein fal- nem solchen Fall zur Reparatur an einen Vertrags- sches ein, so erscheint eine Fehlermeldung: partner oder an KLEIN + HUMMEL direkt einzu- PASSWORD ERROR und man kommt mit der schicken. ENTER-Taste ins vorangehende Menü zurück. Gibt man das korrekte Passwort an, so kann man es 4.3.14...
-
Seite 10: Versionen Der Dsp-Software
+ HUMMEL keine Gewähr. Die Verjährung der Gewährleistungsansprüche richtet sich nach den Allgemeinen Geschäftsbedingungen der KLEIN + HUMMEL GmbH. Wir behalten uns das Recht vor, nachzubessern, neu zu liefern oder vom Vertrag zurückzutreten (Wandlung). Eine besondere Garantie-Urkunde wird nicht ausge- stellt. -
Seite 11: Technische Daten
7. Technische Daten Anschlüsse Eingänge analog 2 x XLR Impedanz elektronisch symmetrisch 40 kOhm maximaler Eingangspegel +18 dBu Unsymmetriedämpfung > 80 dB, 20 Hz - 20 kHz Übersprechdämpfung > 90 dB Ausgänge analog 4 x XLR, elektronisch symmetrisch Ausgangsimpedanz elektronisch symmetrisch, 20 Ohm maximaler Ausgangspegel +18 dBu an >... - Seite 12 KLEIN + HUMMEL GmbH Tel.: + 49 - (0)711 - 45893 - 0 Fax: + 49 - (0)711 - 45893 - 35 email: info@klein-hummel.de Zeppelinstr. 12 73760 Ostfildern/Germany http://www.klein-hummel.de...
