Bedienungs- und Montageanleitung
KNX IO 520 (1J2I)
(Art. # 5225)
Jalousieaktor mit zwei Binäreingängen
KNX IO 520 (1J2I)
Anwendung
Der KNX IO 520 (1J2I) ist ein kompakter Jalousie-Aktor mit zwei
zusätzlichen Binäreingängen.
Der Aktor dient zur Ansteuerung einer Jalousie, eines Rollladen
oder auch eines Antriebes für Fenster oder Markisen. Die Re-
laiskontakte sind gegeneinander elektrisch verriegelt.
Die Eingänge können über konventionelle Schalter mit einer
externen Spannung von 12 bis 230 V angesteuert werden. Im
unkonfigurierten Zustand steuern die Binäreingänge den Aktor-
kanal. Durch Konfiguration mit der ETS® Software können die
Binäreingänge unabhängig verwendet werden.
Zwei Taster und drei LEDs ermöglichen eine lokale Bedienung
und eine Visualisierung des Gerätezustands.
Zusätzlich zu den Ausgang- und Eingangskanälen enthält das
Gerät 16 unabhängige Logik- oder Zeitfunktionen.
1. Installation und Inbetriebnahme
Der KNX IO 520 (1J2I) wird auf einer Hutschiene (35 mm) mon-
tiert und hat einen Platzbedarf von 1 TE (18 mm). Ein installati-
onsfreundliches Design mit steckbaren Schraubklemmen hilft,
Kosten bei der Inbetriebnahme zu reduzieren. Der Jalousieaktor

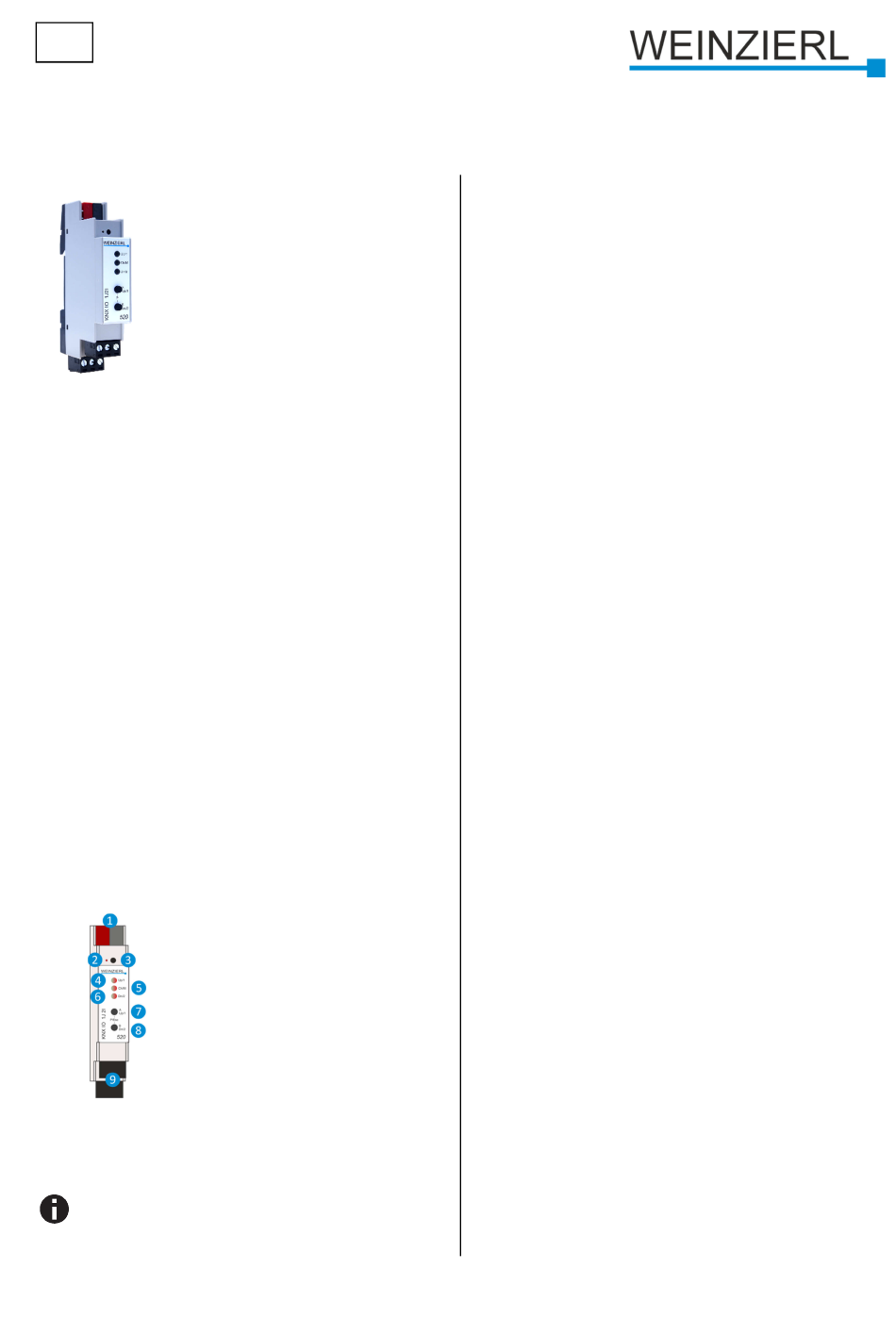

besitzt folgende Bedienelemente und Anzeigen:
❶
❷
❸
❹
❺
❻
❼
❽
❾
Da dieses Gerät vom Bus versorgt wird, ist der Anschluss einer
externen Versorgungsspannung nicht erforderlich.
Bei fehlender Busspannung ist das Gerät ohne Funktion.
©2018 WEINZIERL ENGINEERING GmbH
KNX Busanschluss
Programmier-LED
Taster f. Programmiermodus
LED Up/1 (mehrfarbig)
LED Ch/M (mehrfarbig)
LED Dn/2 (mehrfarbig)
Taster A (Up/1)
Taster B (Dn/2)
Steckbare Schraubklemmen
A. KNX Programmiermodus
Der KNX Programmiermodus wird über den versenkten KNX-
❸
Programmiertaster oder über gleichzeitigen Druck der Tas-
❼ ❽
ten (P) und ein- bzw. ausgeschaltet. Die Bedienung des
Programmiermodus an der Front kann in der ETS® mit Prog.
Modus über Gerätefront de-/aktiviert werden.
Bei aktivem Programmiermodus leuchtet die Programmier-LED
❷ ❺
und Ch/M LED rot.
B. Handbedienung und Statusanzeige
❺
Die LED Ch/Mode leuchtet oder blinkt bei vorhandener KNX
Busspannung.
Standardkanal
Die Jalousieaktorfunktion ist der Standardkanal A. Die LED Up/1
❹
leuchtet bei aktivem Relais zum Auffahren grün .Die LED
❻
Dn/2 leichtet bei aktivem Relais zum Abfahren grün.
Durch langes Betätigen von Taster A (Up/1)
Handbetrieb für den Kanal A (Jalousieaktor) gewechselt. Dies
wird durch zyklisches, einmaliges Aufblitzen der Ch/Mode LED
❺
in orange angezeigt.
Durch langes Betätigen von Taster B (Dn/2)
Handbetrieb für den Kanal B (Binäreingänge) gewechselt. Dies
wird durch zyklisches, zweimaliges Aufblitzen der Ch/Mode LED
❺
in orange angezeigt.
Aktorausgang (Kanal A)
❹
Die LED Up/1 leuchtet bei aktivem Relais zum Auffahren
❻
grün .Die LED Dn/2
fahren grün.
Bei kurzer Betätigung des Tasters A Up/1
nach oben gefahren oder der Aktor gestoppt und bei langer
Betätigung wird die Auffahrt gestartet. Taster
genau so, nur fährt dieser ab.
Binäreingänge (Kanal B)
❹
Die LED Up/1 und LED Dn/2
zeige des ausgewählten Kanalpaares während Handbedie-
nung. Sie leuchten jeweils grün bei Druck auf die Taster A
❼
(Up/1) und B (Dn/2)
Die Handbedienung wird durch gleichzeitiges drücken der Taster
❼ ❽
und (Esc) beendet.
❼
wird in den
❽
wird in den
leichtet bei aktivem Relais zum Ab-
❼
wird ein Schritt
❽
funktioniert
❻
dienen zur Statusan-
❽
.
