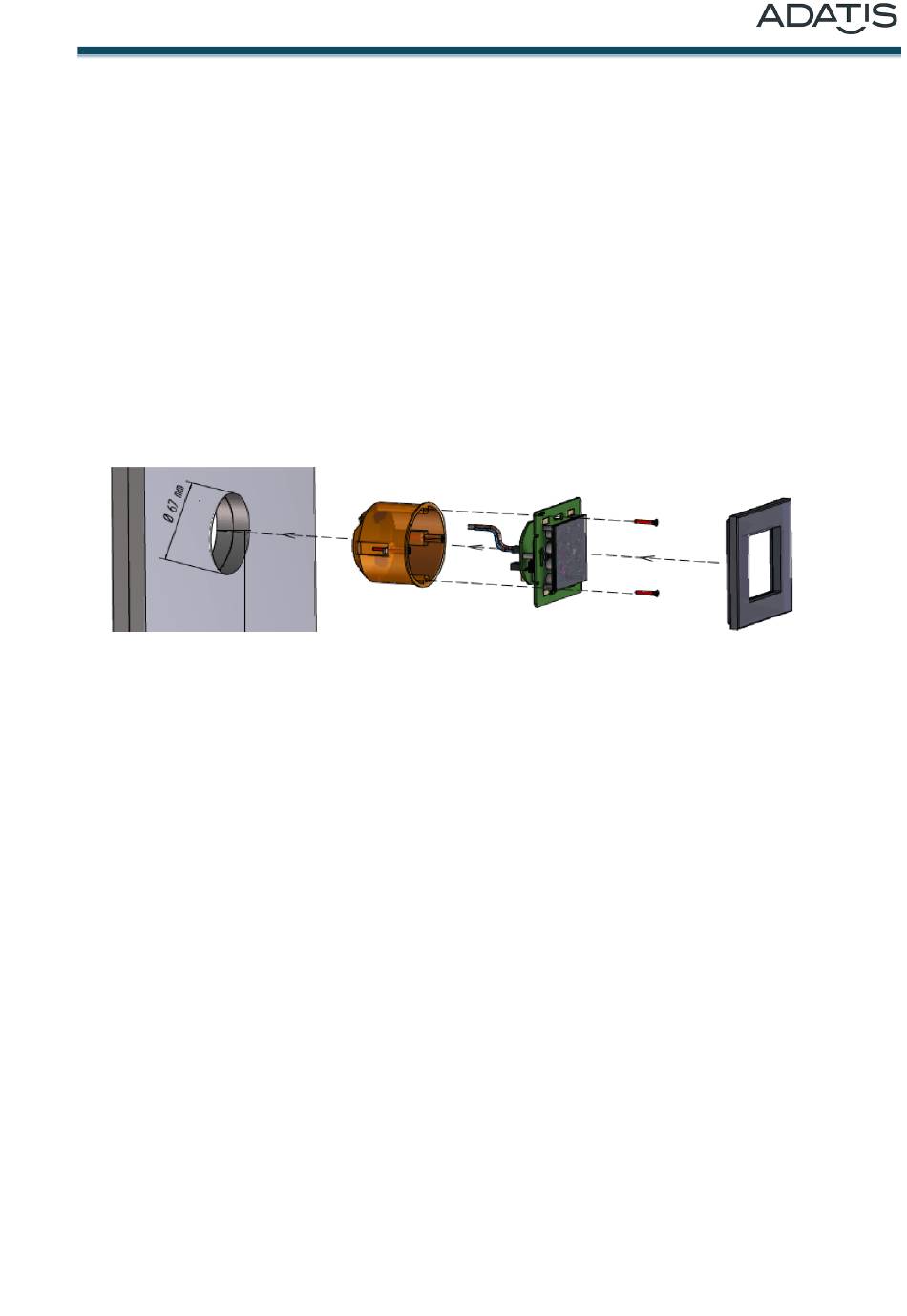

Für die Unterputzdose ist eine Wandöffnung mit einem Durchmesser von ca. 67 mm
herzustellen. In der Unterputzdose ist eine geeignete Öffnung zur Kabeldurchführung zu
berücksichtigen. Nach Befestigung der Unterputzdose wird das UP-Modul ohne Rahmen
(dieser ist vorher abzunehmen) mit der Unterputzdose verschraubt. Hierfür sind in der
Leiterplatte entsprechende Bohrungen vorgesehen. Abschließend wird der Glasrahmen
wieder auf das Modul aufgesetzt.
Schritt 1
Schritt 2
Schritt 3
Schritt 4
