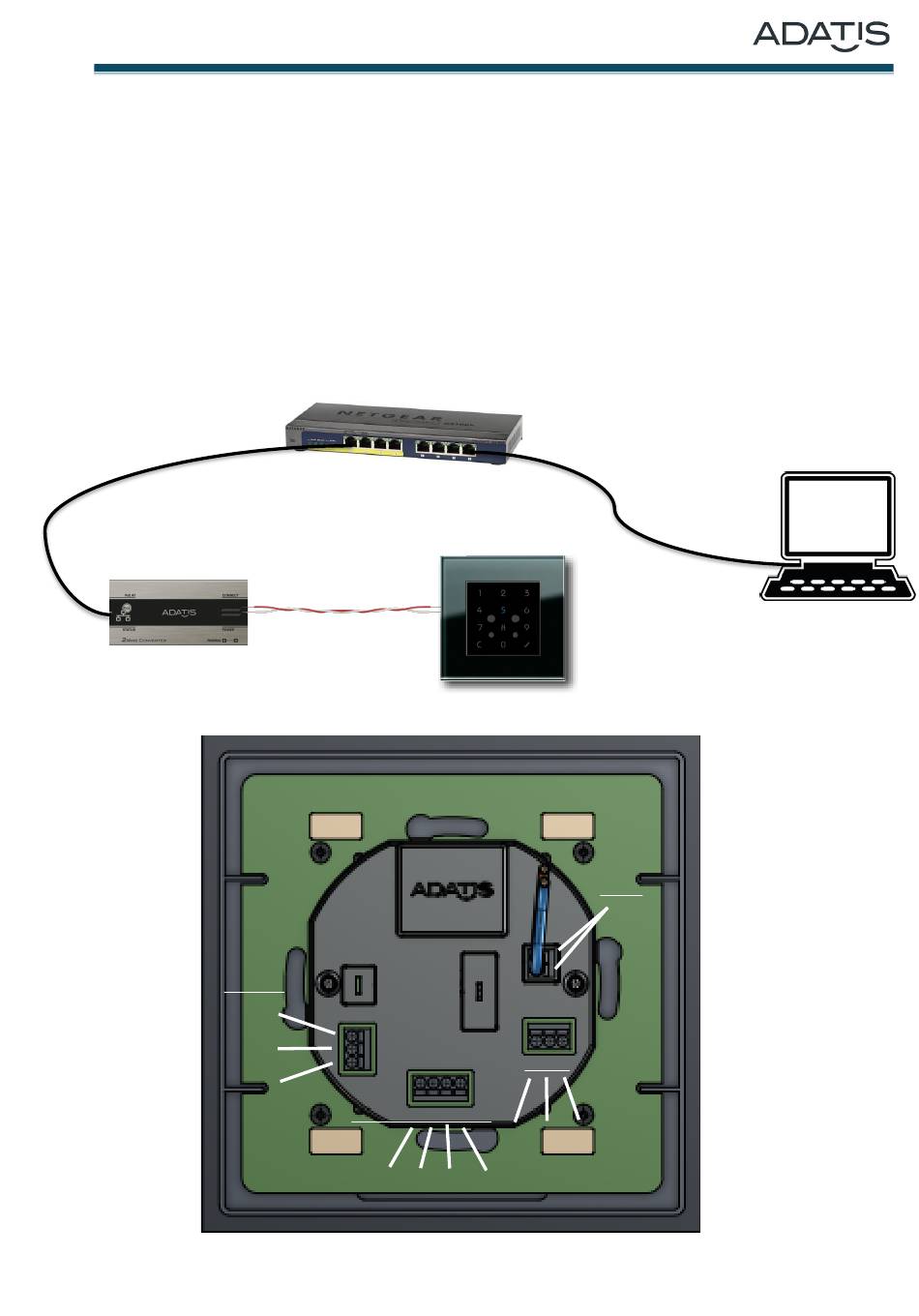

2.3 Anschlüsse und Schnittstellen Variante NV/PLC
Bei der NV/PLC Variante der UP-Serie erfolgt die Stromversorgung standardmäßig über eine
Klingeldrahtleitung mit 48V. Die Adern der 2-Drahtleitung werden an der 2 Drahtbuchse des
UP-Gerätes angeschlossen. Über die mitgelieferte Konverterbox, die an einem PoE-Port
angeschlossen werden muss, wird eine Verbindung zum Netzwerk hergestellt
Es stehen ein Relais (z.B zum Schalten eines Türöffners) sowie zwei Triggereingänge zur
Verfügung.
Zudem verfügt das Gerät über einen Wiegand Ausgang, der zur Anbindung an Türcontroller
o.ä. gedacht ist.
CAT5e Kabel
Anschluss an PoE Port
Adatis GmbH & Co.KG
PoE Ports
Klingeldraht 48-56V DC
Anschluss an 2Wire Konverter
EINGANG
GND
IN2
IN1
AUSGANG / WIEGAND
5V
100mA
max
Ethernet Ports
Anschluss an Ethernet Port
RELAIS
NO
NC COM
Dat0 Dat1 GND
CAT5e Kabel
2Wire
