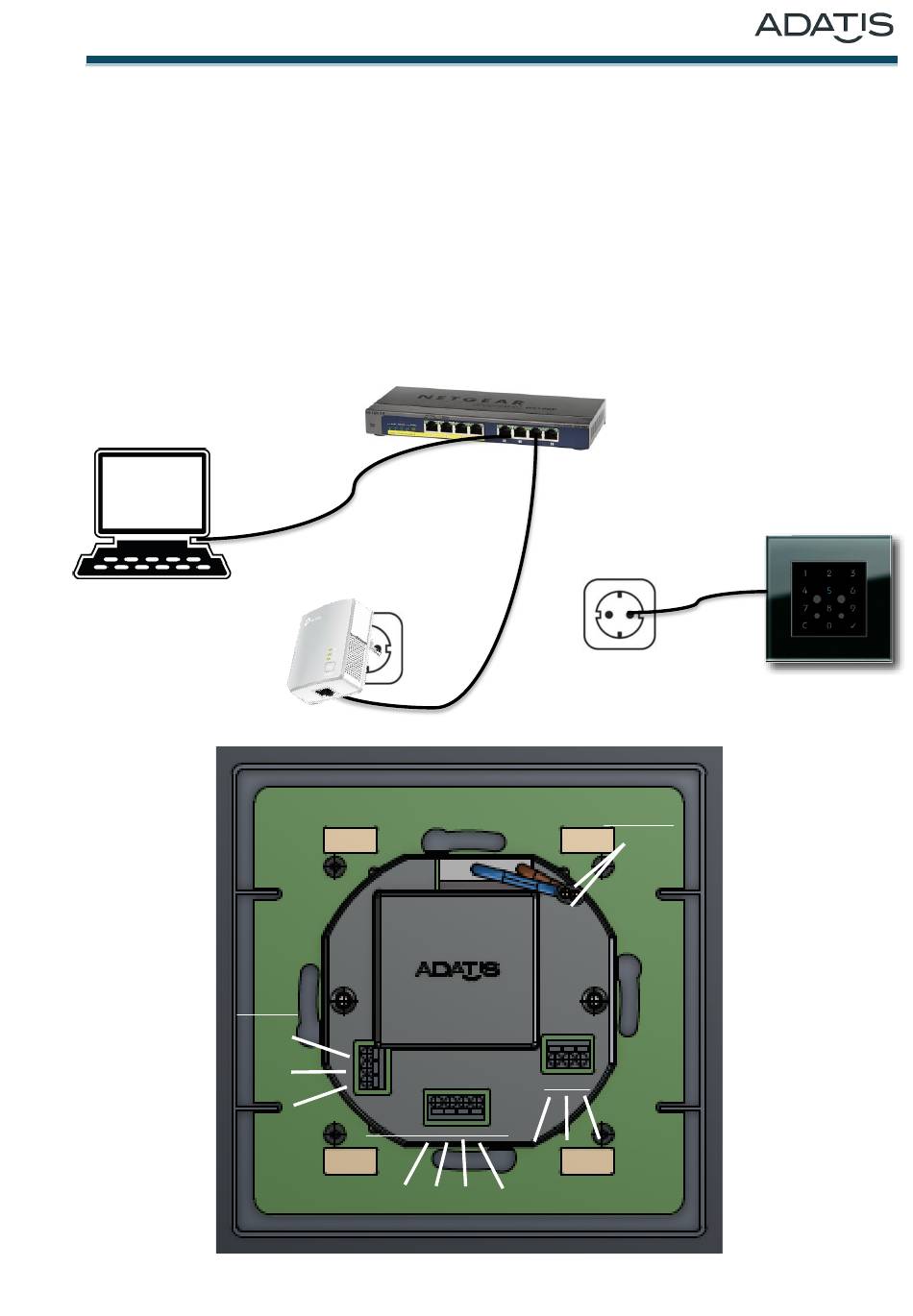

2.2 Anschlüsse und Schnittstellen Variante HV/PLC
Bei der HV/PLC Variante der UP-Serie erfolgt die Stromversorgung standardmäßig über eine
110/230V Stromleitung. Die Adern des Stromkabels werden an der 110/230V Buchse des
UP-Gerätes angeschlossen. Über den mitgelieferten Powerline Adapter wird eine
Verbindung zum Netzwerk hergestellt
Es stehen ein Relais (z.B zum Schalten eines Türöffners) sowie zwei Triggereingänge zur
Verfügung.
Zudem verfügt das Gerät über einen Wiegand Ausgang, der zur Anbindung an Türcontroller
o.ä. gedacht ist.
Anschluss an Ethernet Port
EINGANG
GND
IN2
IN1
Adatis GmbH & Co.KG
CAT5e Kabel
AUSGANG / WIEGAND
5V
Dat0 Dat1 GND
100mA
max
Ethernet Ports
Stromkabel 230V AC
Anschluss an Steckdose
CAT5e Kabel
Anschluss an Ethernet Port
110/230V
RELAIS
NO
NC COM
Seite 5 von 8
