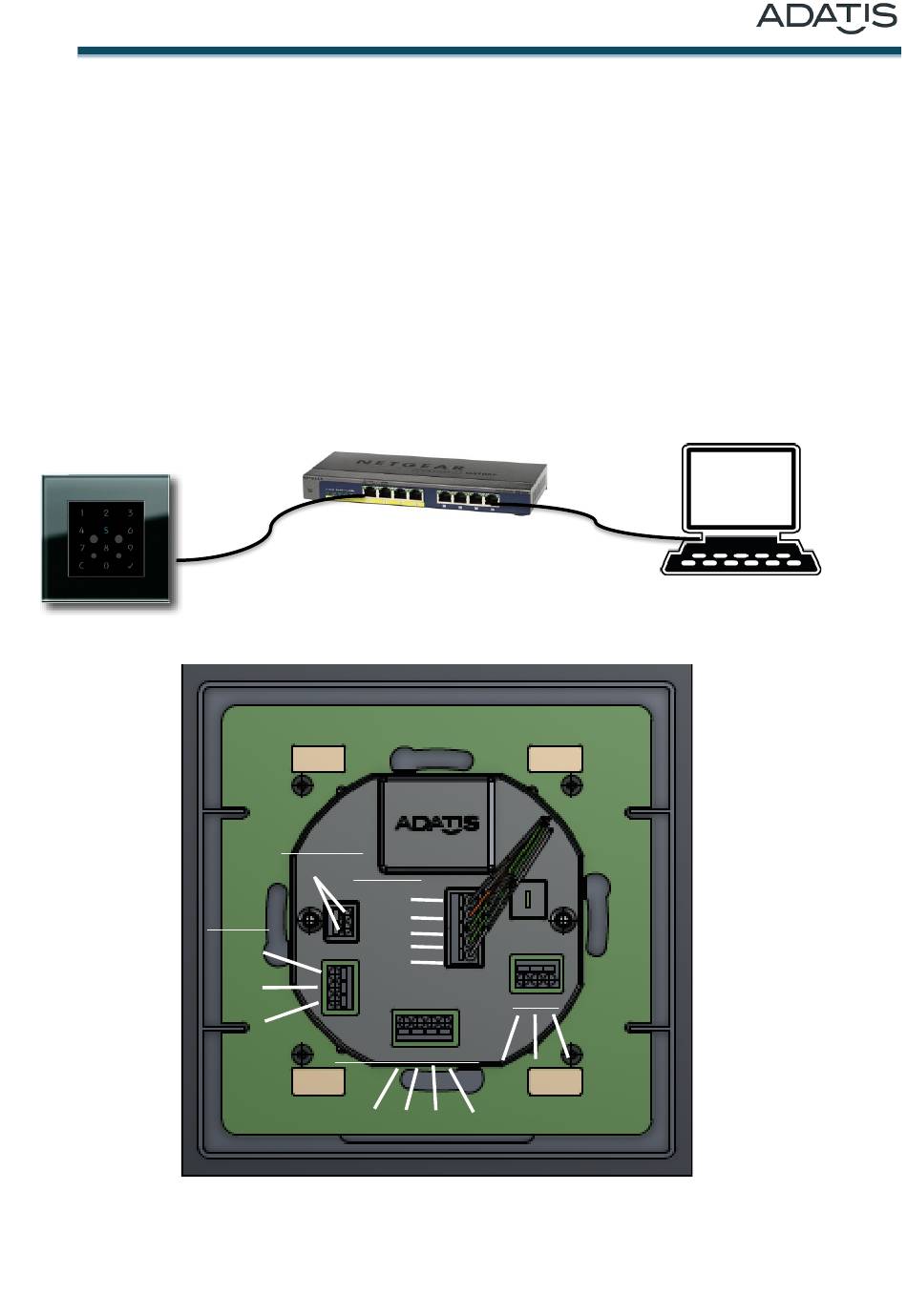

2.1 Anschlüsse und Schnittstellen Variante Ethernet
Bei der Ethernetvariante der UP-Serie erfolgt die Stromversorgung standardmäßig über PoE.
Hierzu wird das mitgelieferte Kabel an einen PoE-Switch oder einen PoE-Injektor
angeschlossen. Sofern lediglich ein Ethernet Switch ohne PoE- Ports zur Verfügung steht,
kann die Stromversorgung alternativ über ein Steckernetzteil (6-56 V) erfolgen.
Es stehen ein Relais (z.B zum Schalten eines Türöffners) sowie zwei Triggereingänge zur
Verfügung.
Zudem verfügt das Gerät über einen Wiegand Ausgang, der zur Anbindung an Türcontroller
o.ä. gedacht ist.
CAT5e Kabel
Anschluss an PoE Port
EINGANG
GND
IN2
IN1
Adatis GmbH & Co.KG
PoE Ports
Ethernet Ports
ALTERNATIV
6-56V
ETHERNET
TX+
TX-
RX+
RX
GND
AUSGANG / WIEGAND
5V
Dat0 Dat1 GND
100mA
max
CAT5e Kabel
Anschluss an Ethernet Port
RELAIS
NO
NC COM
Seite 4 von 8
