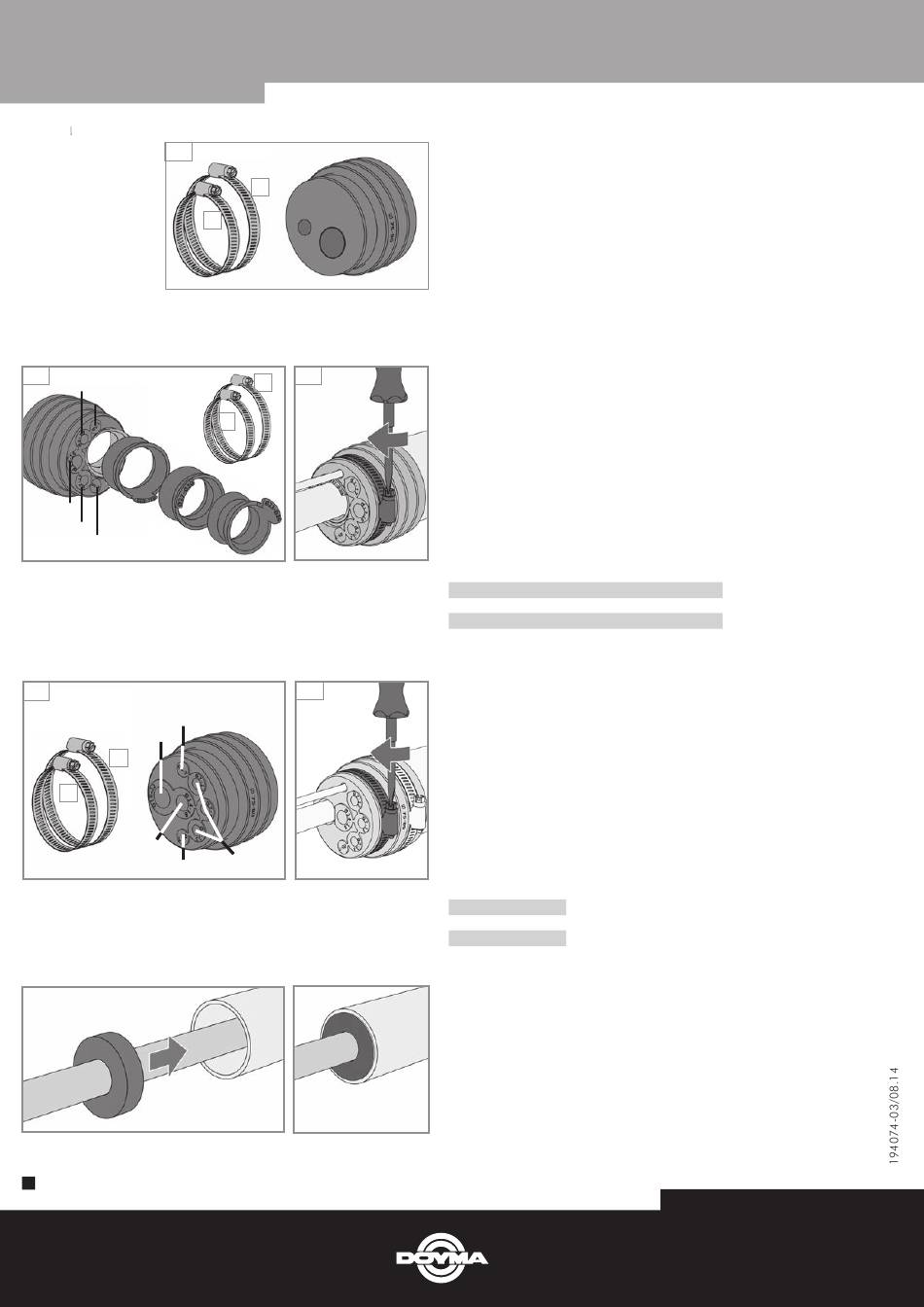

DOYMA Quadro-Secura Nova Einbauhinweis Seite 18

Einbauhinweise zur Montage des Endstopfens optional
B5
Endstopfen optional
Einbauhinweise zur Montage des Endstopfens X-LWL
B6
b
a
d4
c
d3
b
d2
a
Endstopfen X-LWL
Einbauhinweise zur Montage des Endstopfens Telekom
B8
a
c
C
B
d
a
Endstopfen Telekom
Einbauhinweise zur Montage des Ringstopfens Gasleitung
Ringstopfen Gas
DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DICHTUNGSSYSTEME
BRANDSCHUTZSYSTEME
Quadro-Secura
C
B
B7
C
B
d1
B9
b
Industriestr. 43-57
D-28876 Oyten
®
H A U S E I N F Ü H R U N G
Lieferumfang:
1x Endstopfen optional
B: Schlauchschelle Ø 50 - 70 mm
C: Schlauchschelle Ø 70 - 90 mm zur Befestigung des Endstopfens
am Hülsrohr.
Je nach Außendurchmesser der durchzuführenden Leitung passen-
de/n Verschlussstopfen entfernen. Anschließend die Leitungen durch
den Endstopfen schieben und die Schlauchschellen verspannen
(max. Anzugsmoment 3 Nm).
Zum einfacheren Einschieben der Leitungen Gleitmittel verwenden.
Nicht belegte Öffnungen bleiben mit Verschlussstopfen belegt.
Lieferumfang:
1x Endstopfen X-LWL
B: Schlauchschelle Ø 50 - 70 mm
C: Schlauchschelle Ø 70 - 90 mm zur Befestigung des Endstopfens
am Hülsrohr der Quadro-Secura
Je nach Außendurchmesser der durchzuführenden Leitung passen-
de/n Verschlussstopfen oder das passende Modul entfernen. An-
schließend die Leitungen durch den Endstopfen schieben und die
Schlauchschellen verspannen (max. Anzugsmoment 3 Nm). Zum
einfacheren Einschieben der Leitungen Gleitmittel verwenden. Nicht
belegte Öffnungen bleiben mit Verschlussstopfen belegt.
Mögliche Leitungsdurchmesser (siehe B6):
a 5 - 7 mm
b 7 - 13 mm
c 12 - 16 mm
d 23 - 40 mm (Zwiebelring-Modulsystem)
(d1: 23 - 26 mm, d2: 27 - 30 mm, d3: 31 - 37 mm, d4: 36 - 40 mm)
Lieferumfang:
1x Endstopfen Telekom
B: Schlauchschelle Ø 50 - 70 mm
C: Schlauchschelle Ø 70 - 90 mm zur Befestigung des Endstopfens
am Hülsrohr der Quadro-Secura
Je nach Außendurchmesser der durchzuführenden Leitung passen-
de/n Verschlussstopfen entfernen. Anschließend die Leitungen durch
den Endstopfen schieben und die Schlauchschellen verspannen
(max. Anzugsmoment 3 Nm). Zum einfacheren Einschieben der Lei-
tungen Gleitmittel verwenden. Nicht belegte Öffnungen bleiben mit
Verschlussstopfen belegt.
Mögliche Leitungsdurchmesser (siehe B8):
a 5 - 7 mm
b 7 - 13 mm
c 19 - 22 mm
d 14 - 18 mm
Hinweis:
In der Lieferung des kompletten Sets Endstopfen ist ein Ringstopfen
enthalten. Dieser Ringstopfen wird an dem Ende des Mantelrohres für
das Gewerk Gas in den Ringraum eingebracht.
