DOYMA Quadro-Secura Nova Einbauhinweis Seite 12

Leitungsdurchmesser (mm)
1) „blind" 2) 26-29 3) 29-32
Leitungsdurchmesser 26-36 mm
DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DIcHtuNGSSyStEmE
BRaNDScHutzSyStEmE
Quadro-Secura

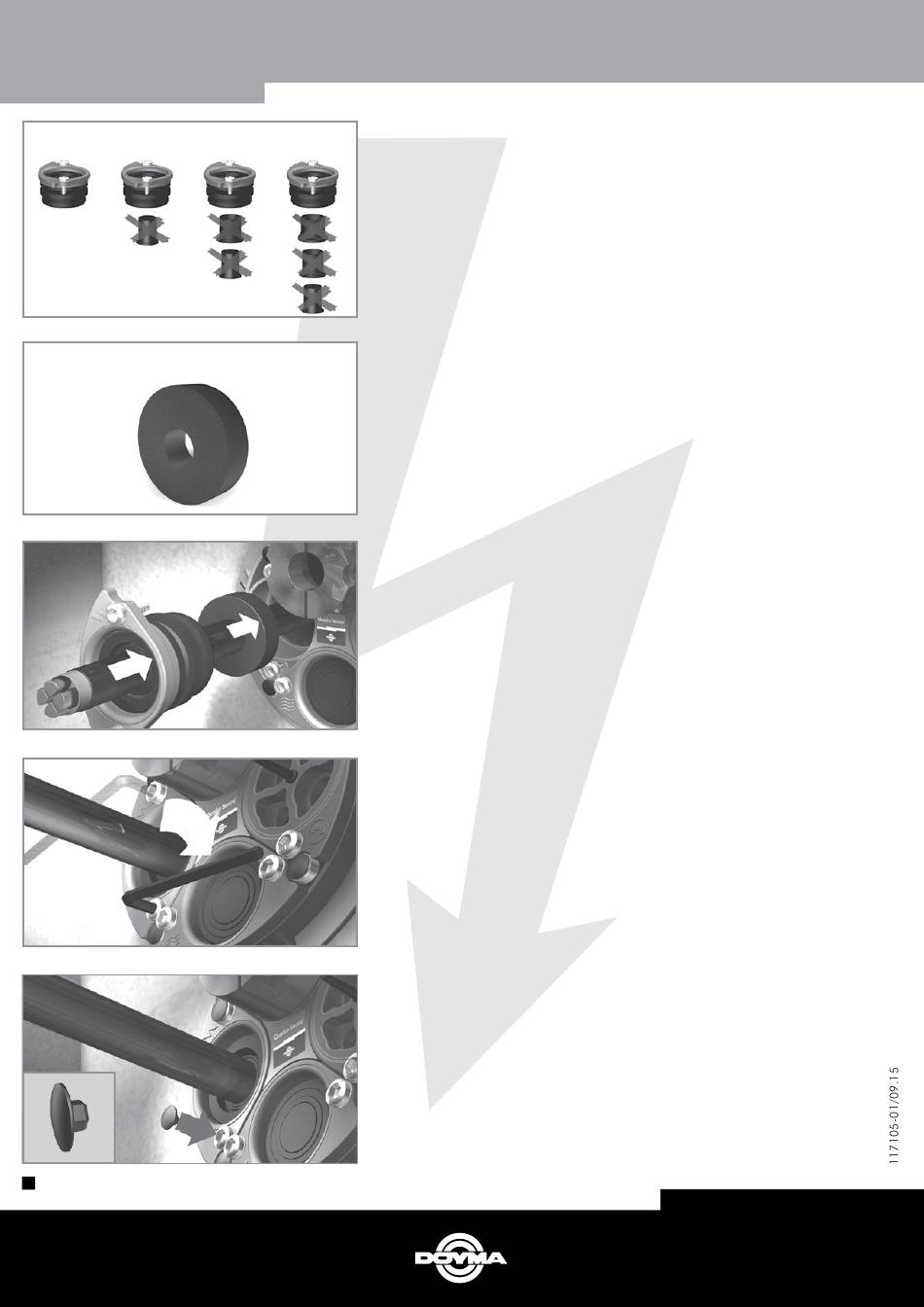

Blindstopfen aus der Abdichteinheit entfernen und entsprechend dem Durch-
messer des Energieversorgungskabels die Moduldichtung anpassen.
4) 32-36
1) Abdichteinheit unverändert:
2) Blindstopfen entfernt:
3) Blindstopfen und eine Moduldichtung entfernt:
4) Blindstopfen und zwei Moduldichtungen entfernt:
Ringstopfen (Sekundärdichtung) für Energieversorgungskabel.
Abdichteinheit montieren: zuerst den passenden Ringstopfen (Sekundärdichtung)
danach die Abdichteinheit.
Befestigungsschrauben (Innensechskantschrauben) abwechselnd anziehen bis die
Stopfbuchsbrille an der Ankerplatte plan anliegt.
Schraubenschutzkappen aufstecken.
Hinweis: Ein nachträgliches ziehen oder Schieben der Leitung ist nicht
erlaubt (ausnahme normale Leitungsbewegungen durch Längenausdeh-
nung).
Nach DIN-VDE-Bestimmungen ist für Leitungen und Kabel mit einem Durchmesser
d > 20 mm ein minimaler Biegeradius r ≥ 6 d einzuhalten. Der Biegeradius darf
nicht in die Dichtung hineinragen.
Industriestr. 43-57
D-28876 Oyten
®
H A U S E I N F Ü H R U N G
Fon: 04207/9166-300
Fax: 04207/9166-199
„blind"
Ø 26 - 29 mm
Ø 29 - 32 mm
Ø 32 - 36 mm
