Zubehör Quadro-Secura

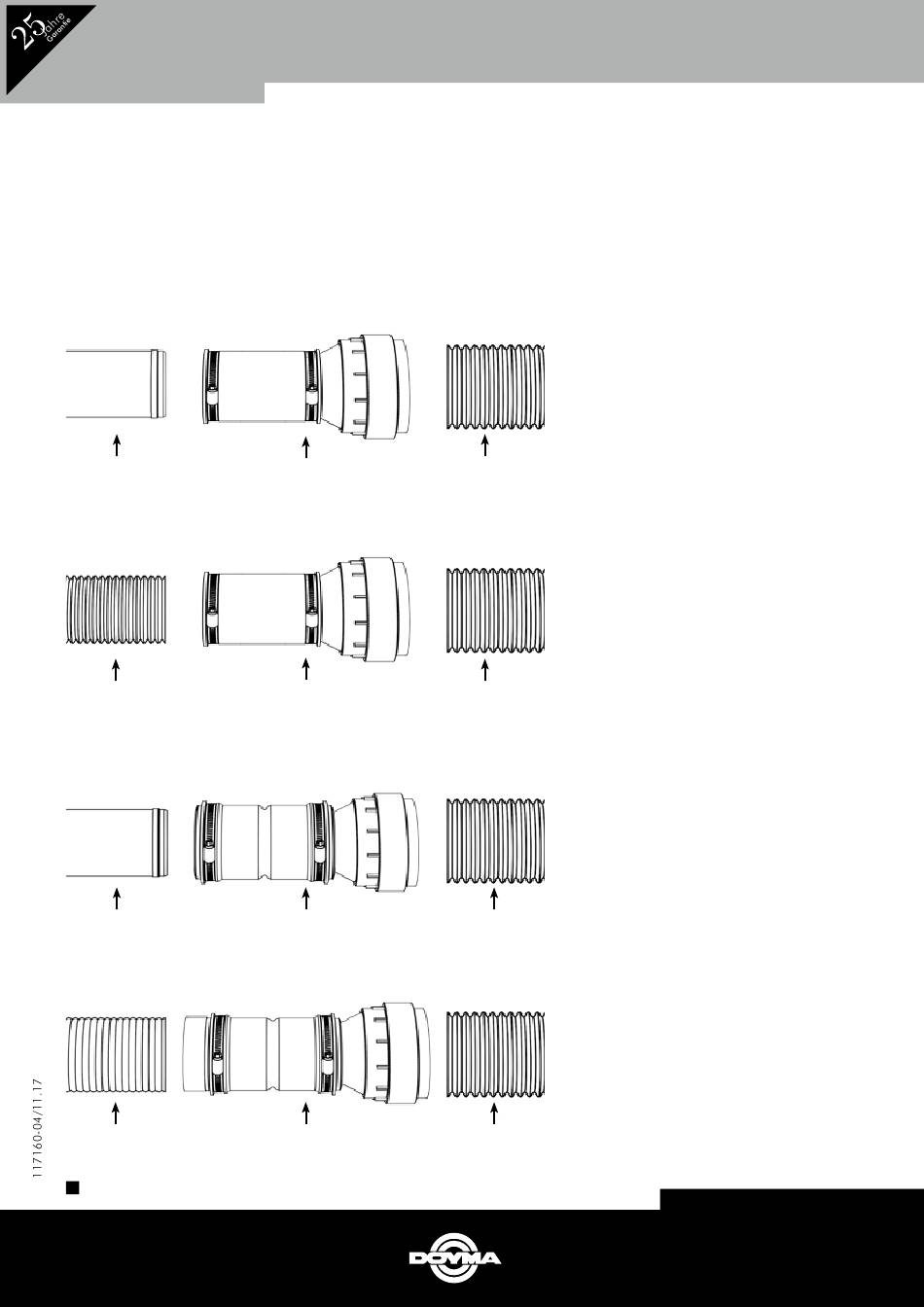

Anschluss von Mantelrohren
Anschluss von flexiblem Mantelrohr (2775) DN 110
Hülsrohr
Übergangsmuffe 110/75
Verlängern von flexiblem Mantelrohr (2775) DN 75 mit DN 110
Übergangsmuffe 110/75
Mantelrohr
(2775)
Anschluß von flexiblem Mantelrohr (2775) DN 110
Hülsrohr
Übergangsmuffe 110/75+90
Verlängern von biegesteifem Mantelrohr (2776) DN 90 mit flexiblem Mantelrohr (2775) DN 110
Übergangsmuffe 110/75+90
Mantelrohr
(2776)
DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DICHTUNGSSYSTEME
BRANDSCHUTZSYSTEME
Quadro-Secura
®
(2709)
(2709)
(2709)
(2709)
Industriestr. 43-57
D-28876 Oyten
®
H A U S E I N F Ü H R U N G
Übergangsmuffe (2709) DN 110/75 bis zum
Anschlag auf das Hülsrohr aufschieben. Edel-
stahlband mit einem max. Drehmoment von
3 Nm verspannen.
Dannach die zwei O-Ringe in Übergangsmuffe
fetten (Gleitmittel DOYMA 2780 verwenden)
und das Mantelrohr (2775) DN 110 in die
Mantelrohr
Übergangsmuffe bis zum Anschlag einschieben.
(2775)
Übergangsmuffe (2709) DN 110/75 bis zum
Anschlag auf das Mantelrohr (2776) DN 75
aufschieben. Edelstahlband mit einem max.
Drehmoment von 3 Nm verspannen.
Dannach die zwei O-Ringe in Übergangsmuffe
fetten (Gleitmittel DOYMA 2780 verwenden)
und das Mantelrohr (2775) DN 110 in die
Mantelrohr
Übergangsmuffe bis zum Anschlag einschieben.
(2775)
Übergangsmuffe (2709) DN 110/75+90 bis
zum Anschlag auf das Hülsrohr aufschieben.
Edelstahlband mit einem max. Drehmoment
von 3 Nm verspannen.
Dannach die zwei O-Ringe in Übergangsmuffe
fetten (Gleitmittel DOYMA 2780 verwenden)
und das Mantelrohr (2775) DN 110 in die
Mantelrohr
Übergangsmuffe bis zum Anschlag einschieben.
(2775)
Übergangsmuffe (2709) DN 110/75+90 bis
zum Anschlag auf das Manteflrohr 2776 DN 90
aufschieben. Edelstahlband mit einem max.
Drehmoment von 3 Nm verspannen.
Danach die zwei O-Ringe in Übergangsmuffe
fetten (Gleitmittel DOYMA 2780 verwenden)
und das Mantelrohr (2775) DN 110 in die
Mantelrohr
Übergangsmuffe bis zum Anschlag einschieben.
(2775)
