Inhaltszusammenfassung für Quantum Q-LOGIC 3

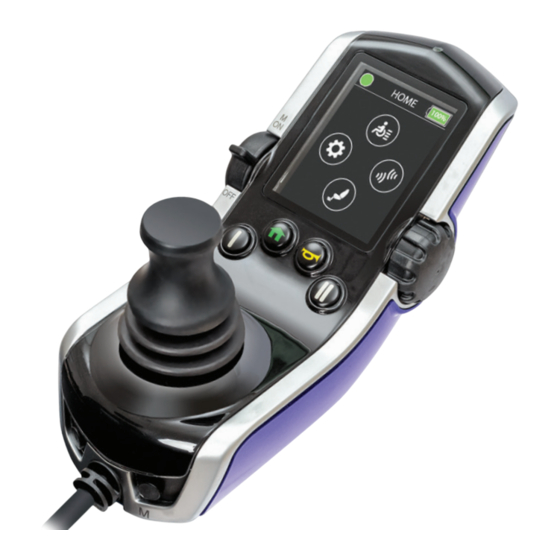

- Seite 2 LEGENDE Steuerung Antriebs-/Funktionssperre Batterieanzeiger Geschwindigkeitsjustierung An / Aus Modus Wahlshalter Hebel Joystick *Beleuchtungstaste *Linke Richtungsanzeigertaste *Rechte Richtungsanzeigertaste Mono-anschlüsse Hupetaste Ladegerätanschluss Auswahltaste 2 Hupetaste Home-Taste Auswahltaste 1 Mono-anschlüsse *Bei manchen Modellen sind optionale Komponenten verfügbar © Copyright 2018 INFMANU4812/Rev B/October 2018...
-
Seite 3: Steuerung Für Begleitperson
LEGENDE Steuerung für Begleitperson Joystick Batterieanzeiger Stellantrieb Anzeig vier LEDs An / Aus Taste LED Modus Ein / Aus und Modus-Buchsen Modus Taste Erweiterte Anzeige Batterieanzeiger 9-Pin D-Sub-Stecker LCD-Anzeige An/Aus Taste Modus Taste Ein / Aus und Modus-Buchsen 4-Richtungs-Navigationstaste Lade-/Programmieranschluss... - Seite 4 BEDIENANLEITUNG FÜR DIE BASISMODELL Sicherheitsrichtlinien Hinweis Ärztlichen Verordnung Geräten WARNUNG! Ein Vertragshändler von Quantum Rehab oder ein WARNUNG! qualifizierter Techniker muss die Ersteinrichtungand dieses Produkts vornehmen und alle Anweisungen in diesem Handbuch befolgen. VORSCHT! Nach US-amerikanischem Bundesrecht darf dieses Gerät nur auf Verordnung eines Arztes...
-
Seite 5: Inhaltsverzeichnis
Die Q-Logic 3 Steuering .......... 6 dass Sie diese vollständig lesen und verstehen. Richtlinien für Vorsichtsmassnahmen ....6 Lesen und befolgen Sie die Angaben Betrieb der Q-Logic 3 Steuerung ......6 dieser Betriebsanleitung. Ein/Aus- und Moduswahlhebel ........6 Joystick-Steuerung ............ 6 Vermeiden Sie, wann immer möglich,... -
Seite 6: Die Q-Logic 3 Steuering
Erweiterte Display, den Standalone-Joystick gebracht werden kann. und die Begleitpersonensteuerung Bezug genommen. Für die Q-Logic 3 stehen auch weitere Eingabegeräte zur Um unerwartete Bewegungen zu vermeiden, schalten Verfügung. Wenden Sie sich für ausführlichere Informationen Sie den Elektrorollstuhl aus, wenn dieser stillstehen an Ihren Quantum Rehab-Händler. -
Seite 7: Gesschwindigkeitsvorwahlschalter
Einstellung des Geschwindigkeitsreglers Legende auf Seite 2. und bietet eine visuelle Darstellung der Geschwindigkeit des Rollstuhls. HINWEIS: Falls Ihre Q-Logic 3 Steuerung mit einem Tastenfeld Beleuchtungssystem ausgestattet ist, treten an die Stelle Das Tastenfeld befindet sich direkt vor dem Joystick Es enthält der Home- und Auswahltaste 1/2 die Beleuchtungstaste bzw. -
Seite 8: Lcd-Anzeige
BEDIENANLEITUNG FÜR DIE BASISMODELL Fahrprofilauswahl LCD-Anzeige Mit Ihrer Q-Logic 3 Steuerung können bis zu vier Fahrprofile Der Elektrorollstuhls Q-Logic 3 zeigt dem Benutzer programmiert werden, mit denen sich das System an Ihre Informationen über ein intuitives LCD-Display an. Die Umgebung anpassen lässt. Es gibt zwei Möglichkeiten zum Kreis in der unteren Mitte des Displays symbolisieren eine Wechsel des Fahrprofils. - Seite 9 BEDIENANLEITUNG FÜR DIE BASISMODELL Stellantrieb auswählen und einstellen: 1. Drücken Sie den Hebel zum Ein- und Ausschalten sowie zur Betriebsmoduswahl einmal, um die Steuerung des Elektrorollstuhls einzuschalten. 2. Drücken Sie den Hebel zum Ein- und Ausschalten sowie zur Betriebsmoduswahl mehrfach, bis derSitzbildschirm auf dem LCD-Display angezeigt wird, oder drücken Sie die Auswahltaste 2 einmal, um direkt den Modus für die...
-
Seite 10: Ilevel®-System (Optional)
über seine niedrigste Position angehoben werden. höhenverstellbaren Sitz- Antriebs aktiviert werden. Das iLevel System ist zur Verwendung im Freien nur in Auswählen und Einstellen der Höhe mit dem Q-Logic 3 begrenztem Umfang auf lachen, ebenen und befestigten Flächen bestimmt. Wenn Sie mit der Umgebung nicht controller: vertraut sind, verwenden Sie das iLevel®... -
Seite 11: Erläuterung Der Anzeigen
25% reduziert, falls er sich im angehobenen Zustand befindet. Wenn die Warnung angezeigt wird, während sich der Rollstuhl auf einer ebenen Fläche befindet, verwenden Sie das iLevel System nicht weiter und wenden sich für Hilfe an Ihren Quantum Rehab-Händler. ... -
Seite 12: Einstellbildschirme
1. Drücken Sie die Home-Bildschirm-Taste. Auf den folgenden Seiten werden die verschiedenen 2. Drücken Sie den Joystick nach links, um in den Bildschirme erläutert, die Sie mit der Q-Logic 3 Steuerung Einstellbildschirm zu gelangen. verwenden werden. Bei Fragen wenden Sie sich an Ihren 3. - Seite 13 BEDIENANLEITUNG FÜR DIE BASISMODELL Aktivieren/Deaktivieren der Umgebungsfunktionen Einstellen der Uhrzeit: 1. Drücken Sie die Home-Bildschirm-Taste. 1. Drücken Sie die Home-Bildschirm-Taste. 2. Drücken Sie den Joystick nach links, um in den 2. Drücken Sie den Joystick nach links, um in den Einstellbildschirm zu gelangen.
-
Seite 14: Bluetooth®-Funktionen
BEDIENANLEITUNG FÜR DIE BASISMODELL Das Q-Logic 3 Display verfügt über einen Sensor, der die Aktivieren der Bluetooth-Funktion Helligkeit des Bildschirms zwischen Tag- und Nachtmodus umschaltet. Mit „Brightness Day“ (Helligkeit Tag) wird die HINWEIS: Die Q-Logic 3 Handsteuerung verfügt über Bildschirmhelligkeit für den Gebrauch bei Tag (in heller integriertes Bluetooth, über das Sie einen Computer, ein... - Seite 15 Gerät zuvor mit der Q-Logic 3 gekoppelt wurde. Mit Hilfe von Prog Access Econ-i kann die Q-Logic 3 von einem Händler eines medizinischen Geräts über ein gekoppeltes iOS-Gerät programmiert werden. Prog Access Econ-i muss aktiviert sein, damit der Händler des medizinischen Geräts...
- Seite 16 (Hilfsschalter-Steuerverbindungen) markieren und dann den Joystick nach rechts bewegen, erscheint die folgende Anzeige. HINWEIS: Ein graues Symbol zeigt eine ungekoppelte Q-Logic 3 und ein blaues Symbol eine gekoppelte Q-Logic 3 an. Aktivieren der Hilfsschalter-Steuerverbindungen über den Umgebungsfunktionsbildschirm: Auswählen einer Funktion im Umgebungsfunktionsbildschirm: ...
- Seite 17 BEDIENANLEITUNG FÜR DIE BASISMODELL HINWEIS: Dieses Produkt wurde auf elektromagnetische Das Q-Logic 3 System verfügt über eine Bluetooth- Hochfrequenzstörungen (EMI/RFI) getestet Funktion, die zur Programmierung der Q-Logic 3 Elektronik genutzt werden kann. entspricht Standardanforderungen. Weitere Informationen zu EMI/RFI finden Sie in den Sicherheitshinweisen (Consumer Safety Guide).
-
Seite 18: Auswahlmenü Standbybetrieb
Display als das normale LCD-Display zur Für weitere Informationen kontaktieren Sie bitte Ihren Verfügung. Das erweiterte Display wird vor allem für Quantum Rehab-Händler. erweiterte Anwendungen benötigt. Weitere Informationen erhalten Sie von Ihrem Quantum-Rehab-Händler. Steuerung für Begleitperson/Aleinstehende Joystick Das erweiterte Display hat folgende Bedienelemente:... -
Seite 19: Schlafmodus
BEDIENANLEITUNG FÜR DIE BASISMODELL Schlafmodus Die Steuerung des Elektrorollstuhls Q-Logic 3 besitzt einen „Schlafmodus“, der die Hauptstromversorgung abschaltet, wenn der Joystick für eine programmierte Zeit von 0 bis 240 Minuten nicht betätigt wurde. Um die Stromversorgung wieder einzuschalten und den Elektrorollstuhl wieder in Betrieb zu nehmen, drücken Sie den Hebel zum Ein- und... -
Seite 20: Batterielebensdaueranzeige
20 BEDIENANLEITUNG FÜR DIE BASISMODELL Batterielebensdaueranzeige Das Q-Logic 3 Controller-System verwendet Pop-ups, um die verbleibende Akkulaufzeit des Elektrorollstuhls anzuzeigen. Das System zeigt Informationsbildschirme an, wenn die Batteriespannung 50%, 30% und 15% beträgt. Wenn die Pop-ups nicht benötigt werden, kann diese Funktion über das Einstellungsmenü... -
Seite 21: Q-Logic 3 Fehlercodes
BEDIENANLEITUNG FÜR DIE BASISMODELL Q-Logic 3 Felercodes Der Q-Logic 3-Steuerung zeight drei Arten von Meldungen an: Informationen, Achtung und Fehler. Siehe Abb. 3. Information: Zeigt Informationen an, die Funktion oder „ Leistung des Elektrorollstuhls nicht beeinträchtigen. Achtung: Zeigt Bedingungen an, die Funktionen und „... - Seite 22 BEDIENANLEITUNG FÜR DIE BASISMODELL Fehlercode Popup-Text Beschreibung Hilfetext (Programmiergerät) (Programmiergerät) Motor 1 nicht Fehler: Motor 1 nicht Motor 1, Fehler erkannt. verbunden verbunden 1. Spannung ausschalten. 2. Motorverbindungen prüfen. 3. Spannung einschalten. Motor 2 nicht Defekt: Motor 2 nicht Motor 2, Fehler erkannt. verbunden verbunden 1.
- Seite 23 BEDIENANLEITUNG FÜR DIE BASISMODELL Fehlercode Popup-Text Beschreibung Hilfetext (Programmiergerät) (Programmiergerät) Joystick nicht Defekt: Joystick nicht Der Joystick war beim Einschalten der Mittelposition in Mittelposition Spannung nicht in der neutralen Position. 1. Spannung ausschalten. 2. Den Joystick in die neutrale Position stellen.
-
Seite 24: Pflege Und Wartung
BEDIENANLEITUNG FÜR DIE BASISMODELL Pflege und Wartung Das Betriebshandbuch Ihres Elektrorollstuhls enthält die Anleitung zur ordnungsgemäßen Reinigung und Entsorgung. Temperatur Einige Komponenten ihres Rollstuhls können bei extremen Temperaturschwankungen Schaden nehmen. Achten Sie darauf, dass die Temperatur ihres Rollstuhls stets zwischen -8°C und 50°C liegt. - Seite 28 B.V. 401 York Avenue (Authorised EU Representative) Duryea, PA 18642 De Zwaan 3 1601 MS Enkhuizen Canada The Netherlands 5096 South Service Road www.quantumrehab.eu Beamsville, Ontario L0R 1B3 Italy Via del Progresso, ang. Via del Lavoro Australia Loc. Prato della Corte 20-24 Apollo Drive 00065 Fiano Romano (RM) Hallam, Victoria 3803...
