Installationsanleitung
Wärmepumpentrockner
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollstän-
dig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 958

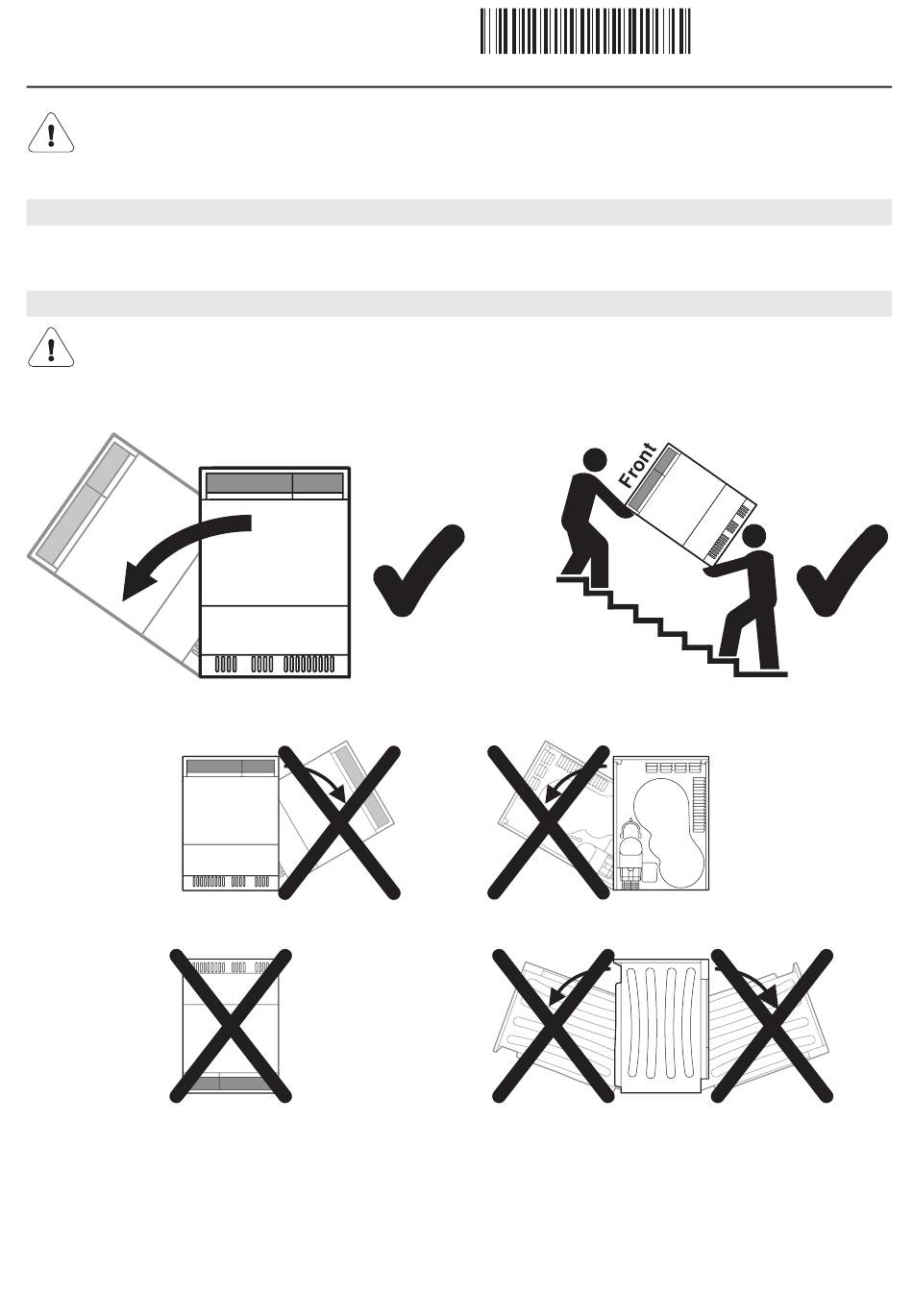

Transport
Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem
Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden.
Vor Inbetriebnahme der Wärmepumpe muss das Gerät ca. 2 Stunden in der betriebsüblichen Position gestanden haben.
Nichtbeachtung kann zu Schäden am Gerät führen.
auf Kopf gestellt
Front
Front
Front,
1
J958.110-2
1.7.10 BAD
Rückseite
Seite
