Schritt 4. Verbindung des P2000 G3 MSA
Systems mit Datenhosts
Sowohl Direktanschluss- als auch
Switch-Anschlussumgebungen werden unterstützt.
Die folgende Tabelle bietet Host-Port-Informationen zu
unterschiedlichen P2000 G3 MSA-Controller-Modellen:
Controller-
Direkt-
Switch-
Anzahl an
nl
nl
nl
nl
Modell
anschluss
Anschluss
Host-Ports
P2000 G3 FC
Ein Controller: 2 FC
nl
MSA-Controller
Dual-Controller: 4 FC
P2000 G3
Ein Controller: 2 FC; 2 iSCSI
Combo
nl
Dual-Controller: 4 FC; 4 iSCSI
FC/iSCSI
nl
MSA-Controller
P2000 G3
Ein Controller: 4 SAS
nl
SAS
Dual-Controller: 8 SAS
MSA-Controller
P2000 G3
Ein Controller: 2 10GbE
nl
10GbE iSCSI
Dual-Controller: 4 10GbE
MSA-Controller
P2000 G3
Ein Controller: 4 iSCSI
iSCSI
nl
Dual-Controller: 8 iSCSI
MSA-Controller
Array Enclosure-Verbindungsrichtlinien
P2000 G3 Combo FC/iSCSI MSA System-LUNs
werden entweder über iSCSI- oder FC-Host-Ports
bereitgestellt. Das Bereitstellen derselben LUN über
beide Protokolle wird nicht unterstützt.
Sowohl P2000 G3 MSA System Fibre Channel- als
auch iSCSI-Controller-Ports können sowohl zum
Verbinden mit Hosts als auch zu
Replikationszwecken verwendet werden.
P2000 G3 10GbE iSCSI MSA Systeme müssen mit
10GbE-fähigen Geräten (Server, Switch oder
Interconnect) verbunden sein.
Erwerben Sie Hostverbindungskabel für Ihr P2000
G3 MSA Array Controller-Modell (FC, SAS, iSCSI
oder 10GbE). Eine Liste aller verfügbaren Kabel
finden Sie in den P2000 G3 MSA Systems
QuickSpecs.
Bei Umgebungen mit nur einer Domäne ist ein Kabel
erforderlich. Bei Umgebungen mit zwei Domänen
sind zwei Kabel erforderlich.
Die maximal unterstützte Kabellänge für die
Verbindung von P2000 G3 SAS MSA Array
Enclosures mit einem Switch oder Host beträgt
4 Meter.
Die maximal unterstützte Kabellänge für die
Verbindung von Drive Enclosures mit P2000 G3
MSA Arrays oder mit kaskadierten Drive Enclosures
beträgt 2 Meter.

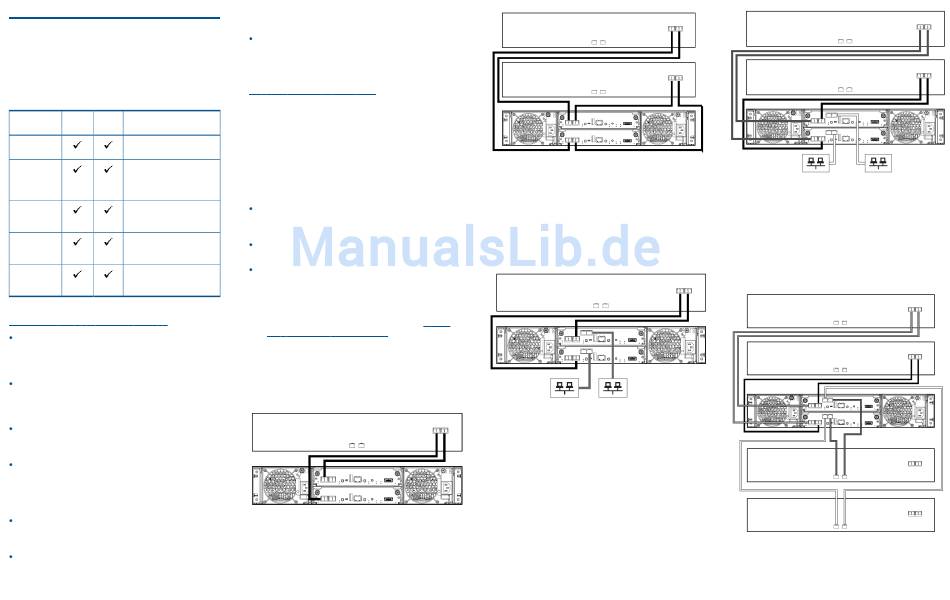

Direktanschlusskonfigurationen
Verbinden Sie für Direktanschlusskonfigurationen die
Kabel vom P2000 G3 MSA-Controller mit dem Host,
wie in den folgenden Abbildungen gezeigt.
Zwischen höchstens 64 Host-Ports kann jede beliebige
Anzahl an oder Kombination von LUNs gemeinsam
verwendet werden, solange die Gesamtsumme der LUNs
nicht mehr als 512 je P2000 G3 MSA System beträgt.
Beachten Sie folgende Hinweise zu den Abbildungen
in diesem Abschnitt:
Diese Abbildungen zeigen Beispiele einfacher,
häufiger Verkabelungskonfigurationen. Auch andere
Verkabelungskonfigurationen sind möglich.
Diese Abbildungen zeigen die generische
Bereitstellung von Servern.
In diesem Dokument werden einfache, häufige
Kabelkonfigurationen erläutert. Informationen zu
zusätzlichen unterstützten
Kabel-/Controller-Konfigurationen finden Sie im HP
P2000 G3 MSA System
Kabelkonfigurationshandbuch, das unter
http://
www.hp.com/support/manuals
bereit steht.
Mit einem Server verbundenes P2000 G3 FC MSA
Das Verbinden eines P2000 G3 FC MSA Dual-Controller
Array Enclosures mit einem Server in einer Konfiguration
mit zwei Pfaden erfordert zwei (2) Fibre Channel-Kabel.
Mit zwei Servern verbundenes P2000 G3 FC MSA
Das Verbinden eines P2000 G3 FC MSA Dual-Controller
Array Enclosures mit zwei Servern in einer Konfiguration
mit zwei Pfaden erfordert vier (4) Fibre Channel-Kabel.
Mit einem Server verbundenes P2000 G3 Combo
FC/iSCSI MSA
Das Verbinden eines P2000 G3 Combo FC/iSCSI MSA
Dual-Controller Array Enclosures mit einem Server in
einer Konfiguration mit zwei Pfaden erfordert zwei (2)
mit dem Server verbundene Fibre Channel-Kabel und
zwei (2) zu Replikationszwecken mit dem Netzwerk
verbundene Ethernet-Kabel.
Mit zwei Servern verbundenes P2000 G3 Combo
FC/iSCSI MSA
Das Verbinden eines P2000 G3 Combo FC/iSCSI MSA
Dual-Controller Array Enclosures mit zwei Servern in
einer Konfiguration mit zwei Pfaden erfordert vier (4)
mit den Servern verbundene Fibre Channel-Kabel und
zwei (2) zu Replikationszwecken mit dem Netzwerk
verbundene Ethernet-Kabel.
Seite 3
Mit vier Servern verbundenes P2000 G3 Combo
FC/iSCSI MSA
Das Verbinden eines P2000 G3 Combo FC/iSCSI MSA
Dual-Controller Array Enclosures mit vier Servern in einer
Konfiguration mit zwei Pfaden erfordert vier (4) mit den
Servern verbundene Fibre Channel-Kabel und vier (4)
zu Replikationszwecken mit dem Netzwerk verbundene
Ethernet-Kabel.
Mit einem Server verbundenes P2000 G3 SAS MSA
Das Verbinden eines P2000 G3 SAS MSA
Dual-Controller Array Enclosures mit einem Server in
